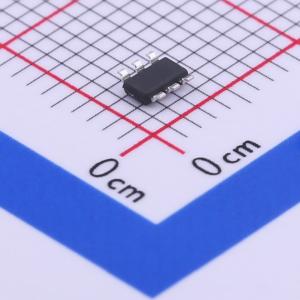

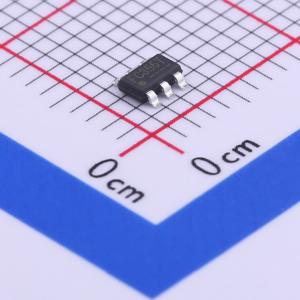

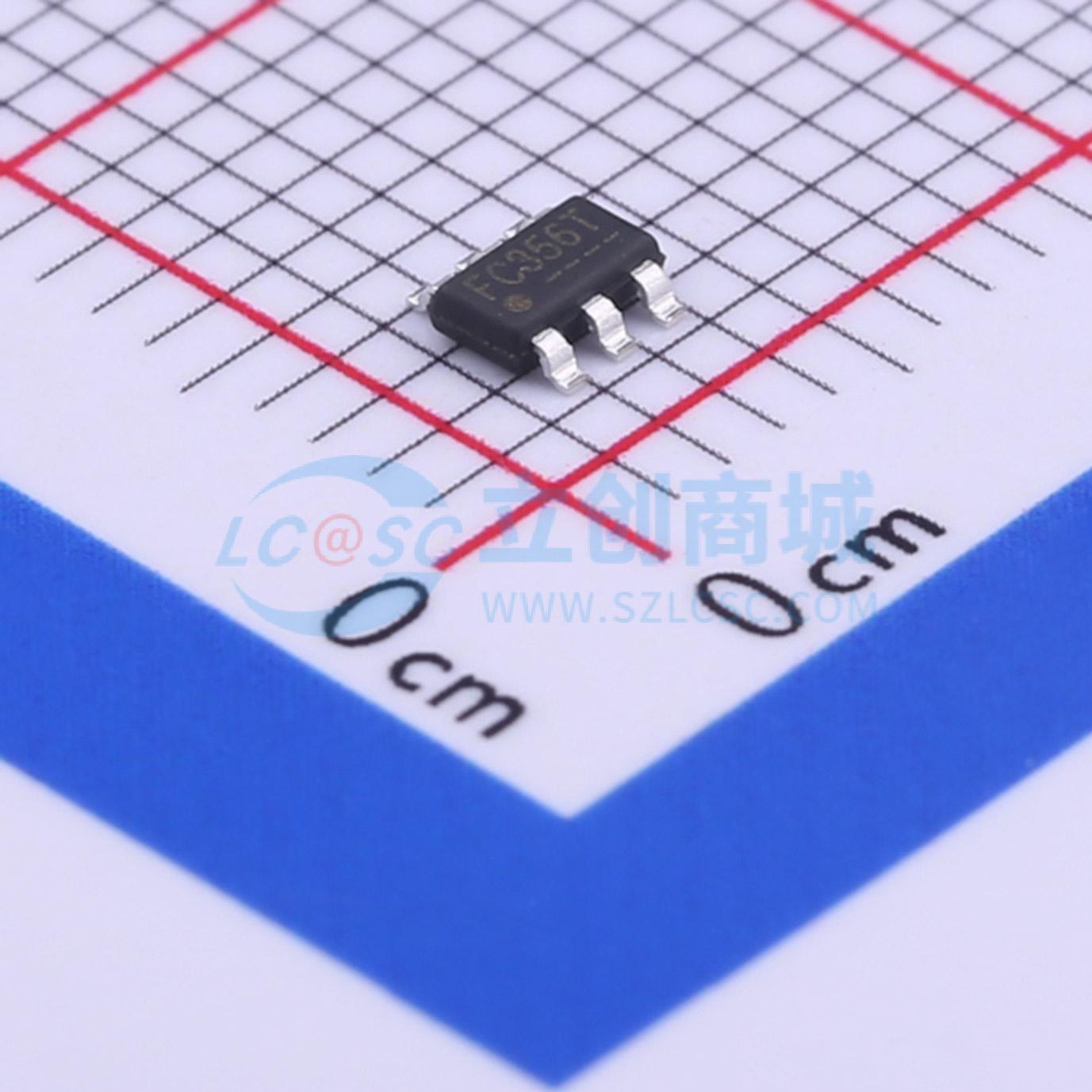

温馨提醒：图片仅供参考，商品以实物为准
FR8206S6CTR
18V 3A 同步降压DC/DC转换器
- 描述
- FR8206是一款同步降压DC/DC转换器,提供4.5V至18V的宽输入电压范围和3A连续负载电流能力。轻载条件下,FR8206可进入PSM模式以提高效率并减少功耗。该器件具有内部补偿功能,可减少外部补偿组件,简化设计。此外,FR8206还具有多种保护功能,包括逐周期电流限制、短路保护、欠压锁定和过温保护。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR8206S6CTR
- 商品编号
- C171618
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
FR8206是一款同步降压直流/直流转换器，提供4.5V至18V的宽输入电压范围和3A的连续负载电流能力。在轻载条件下，FR8206可以工作在PSM模式下，以支持高效率并减少功率损耗。
FR8206的故障保护包括逐周期电流限制、打嗝式短路保护、欠压锁定(UVLO)和热关断。内部软启动功能可防止启动时的涌电流。该设备采用电流模式控制方案，提供快速瞬态响应。内部补偿功能减少了外部补偿元件，并简化了设计过程。在关断模式下，供电电流约为1μA。
FR8206采用SOT-23-6封装，具有良好的热导性能。
特性：
- 低Rds(on)功率MOSFET：110mΩ/60mΩ
- 内部补偿功能
- 宽输入电压范围：4.5V至18V
- 可调输出电压低至0.8V
- 3A输出电流
- 500kHz开关频率
- 软启动时间1ms
- 逐周期电流限制
- 打嗝式短路保护
- 带自动恢复功能的过温保护
- 输入欠压锁定
- SOT-23-6封装
应用领域
- 机顶盒（Set-Top-Box）
- LCD 显示屏
- 电视分布式电源系统
- 网络
- xDSL 调制解调器
