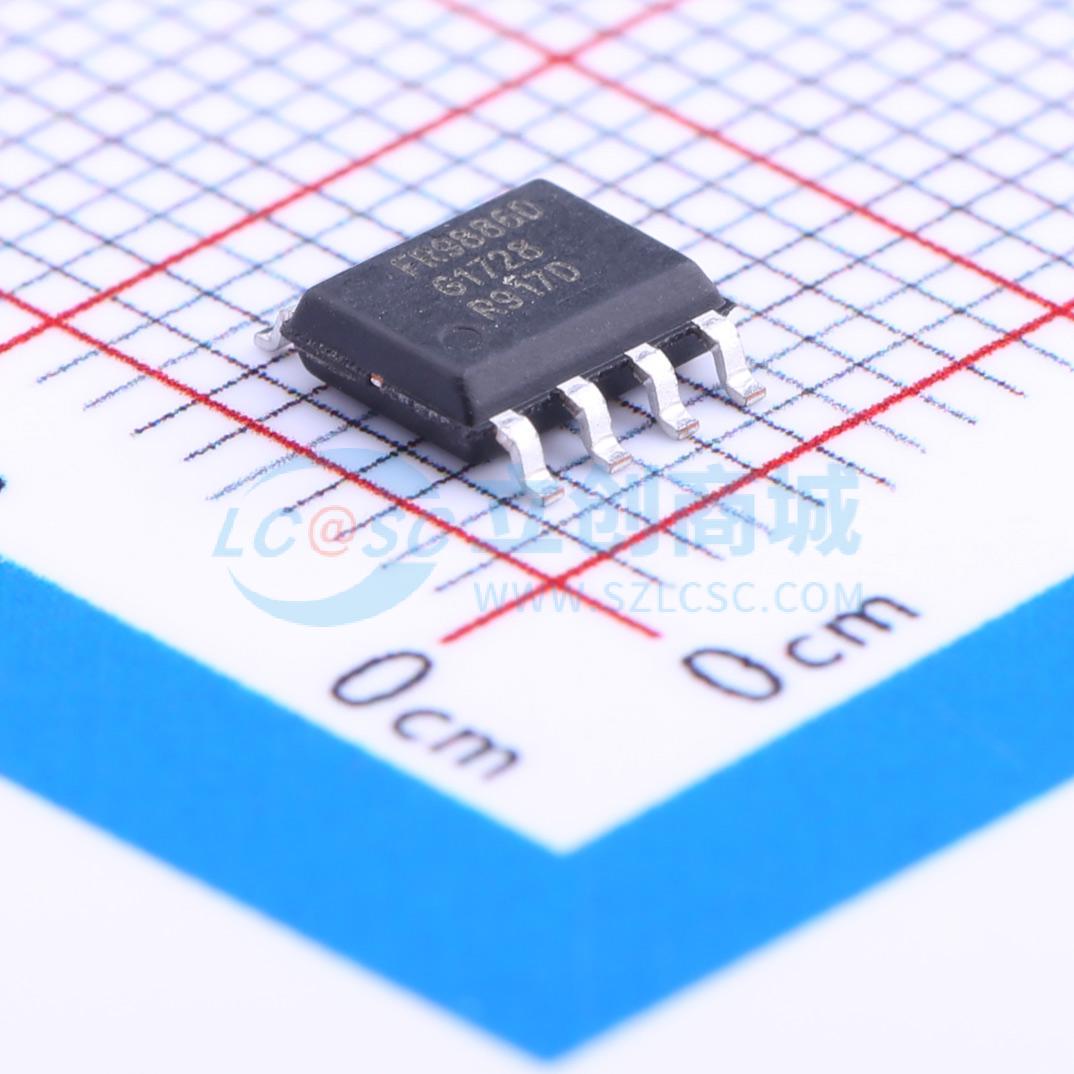

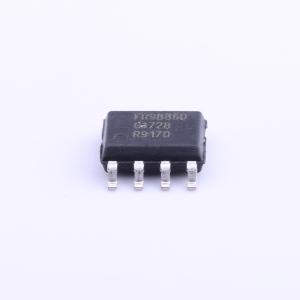

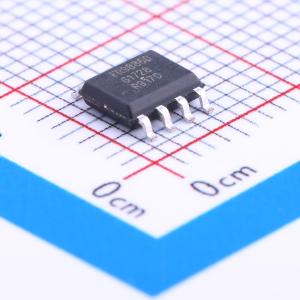

FR9886DSOCTR
23V输入、2A/2.5A输出、340kHz同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9886D是一款高效率同步降压DC/DC转换器,支持4.5V至23V宽输入电压范围,提供2A/2.5A连续输出电流。具有低静态电流、内置补偿功能、多种保护机制和可调软启动功能。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9886DSOCTR
- 商品编号
- C172760
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~23V | |
| 输出电压 | 925mV~20V | |
| 输出电流 | - | |
| 开关频率 | 340kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
FR9886D是一款同步降压DC/DC转换器，提供4.5V至23V的宽输入电压范围。有两种封装（SOP-8和SOP-8(EP)）支持2A/2.5A连续输出电流。
FR9886D的故障保护包括逐周期电流限制、输入欠压锁定、输出过电压保护和热关断。此外，可调软启动功能可防止启动时的浪涌电流。采用电流模式控制方案，提供了快速瞬态响应。内部补偿功能减少了外部补偿组件，简化了设计过程。在关断模式下，电源电流小于1μA。
FR9886D有SOP-8/SOP-8（外露垫片）封装可供选择。它符合RoHS标准且100%无铅（Pb）。
- 高效率同步降压转换器，低ISD（<1μA）
- 低Rds(on)集成功率MOSFET
- 内部补偿功能
- 宽输入电压范围：4.5V至23V
- 可调输出电压：0.925V至20V
- 2A输出电流（封装：SOP-8）
- 2.5A输出电流（封装：SOP-8(EP)）
- 固定340KHz开关频率
- 电流模式工作
- 可调软启动
- 逐周期电流限制
- 输入欠压锁定
- 具备自动恢复功能的过温保护
- SOP-8和SOP-8外露垫片封装
应用领域
- 机顶盒（Set-Top-Box）
- 液晶显示设备, 电视
- 分布式电源系统
- 网络, XDSL 调制解调器
