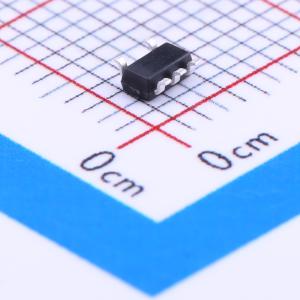

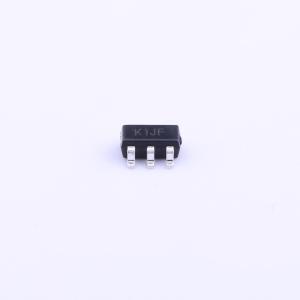

温馨提醒：图片仅供参考，商品以实物为准

SD5054

具有热调节功能的独立线性锂电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有热调节功能的独立线性锂电池充电器
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD5054
商品编号: C171626
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

SD5054是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SOT封装和极少的外围元件非常适合应用于便携式产品，而且SD5054专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，SD5054将自动终止充电循环。当输入端（适配器或USB电源）拔掉后，SD5054自动进入低电流状态，电池漏电流将降到2μA以下。SD5054还可被设置于停止工作状态，使电源电流降到125μA。其余特性包括：充电电流监测，欠压锁闭，自动再充电和状态引脚以显示充电结束。

商品特性

可编程充电电流，可达750mA
不需外接MOSFET，传感电阻和隔离二极管
用于单节锂离子电池、采用SOT封装的完整线性充电器
恒流/恒压充电和热度调节功能使得充电过程高效管理，而无过热危险
直接从USB接口管理单节锂离子电池充电
预设充电电压4.2V±1%
充电电流输出监控
自动重新充电
充电状态指示
1/10充电电流终止充电
停止工作状态电流25uA
2.9V涓流充电阀值电压
软启动限制浪涌流
5脚SOT - 23封装形式

应用领域

手机、PDA、MP3、MP4
充电器
蓝牙、GPS导航仪

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	750mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
