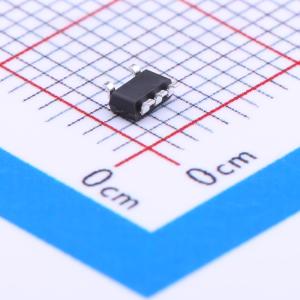

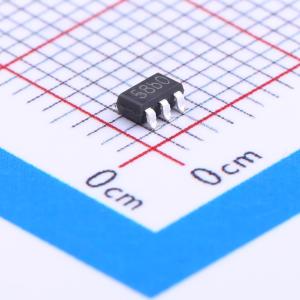

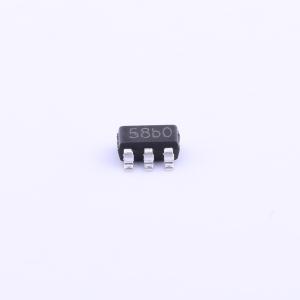

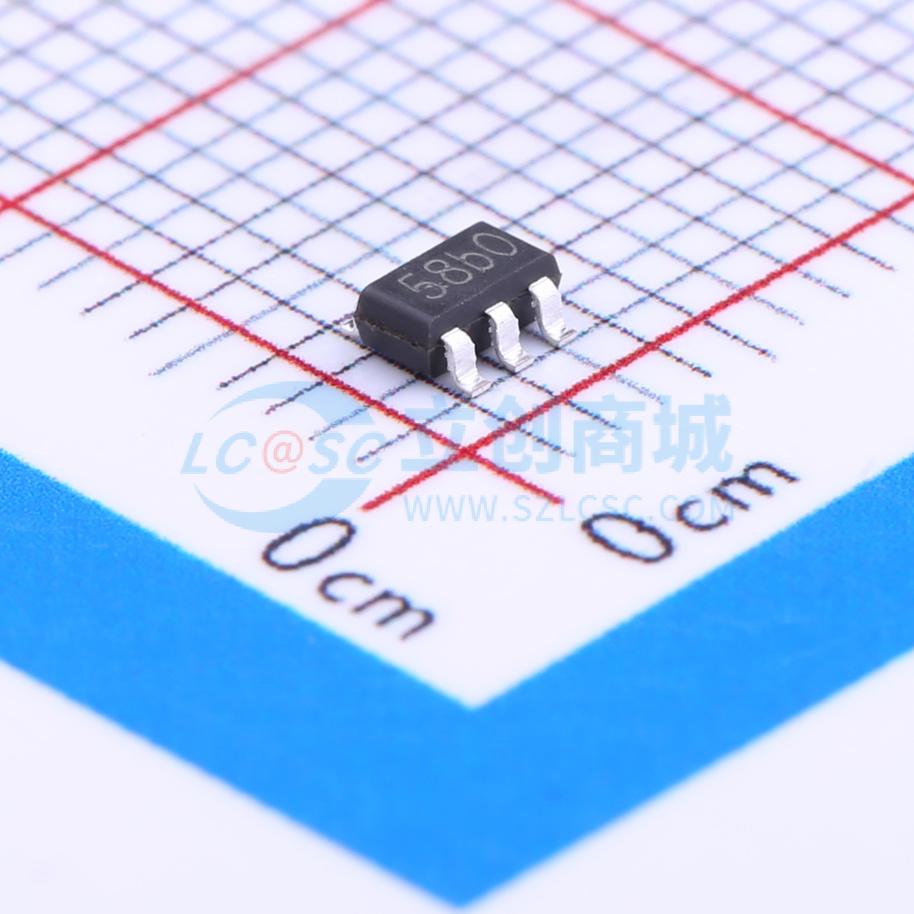

SD8058

600mA线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 防电池反接锂电流充电管理芯片
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD8058
商品编号: C171630
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

SD8058是一款完整的单节锂离子电池充电器，带电池正负极反接保护，具有更大600mA的充电电流，更稳定的电流一致性。其采用恒定电流/恒定电压线性控制，SOT封装与较少的外部元件数目使得SD8058成为便携式应用的理想选择。SD8058可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部检测电阻器和隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到4.2V之后，充电电流降至设定值1/10，SD8058将自动终止充电。当输入电压（交流适配器或USB电源）被拿掉时，SD8058自动进入一个低电流状态，电池漏电流在2uA以下。SD8058的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

商品特性

锂电池正负极反接保护
高达600mA的可编程充电电流
无需MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池，恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
可直接从USB端口给单节锂离子电池充电
最高输入可达9V
精度达到±1%的4.2V预设充电电压
自动再充电
1个充电状态开漏输出引脚
C/10充电终止
待机模式下的供电电流为145uA
2.9V涓流充电
软启动限制了浪涌电流
采用5引脚SOT - 23封装

应用领域

充电座、移动电源
蜂窝电话、PDA、MP3播放器
蓝牙应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~9V
	最大充电电流	600mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	145uA
