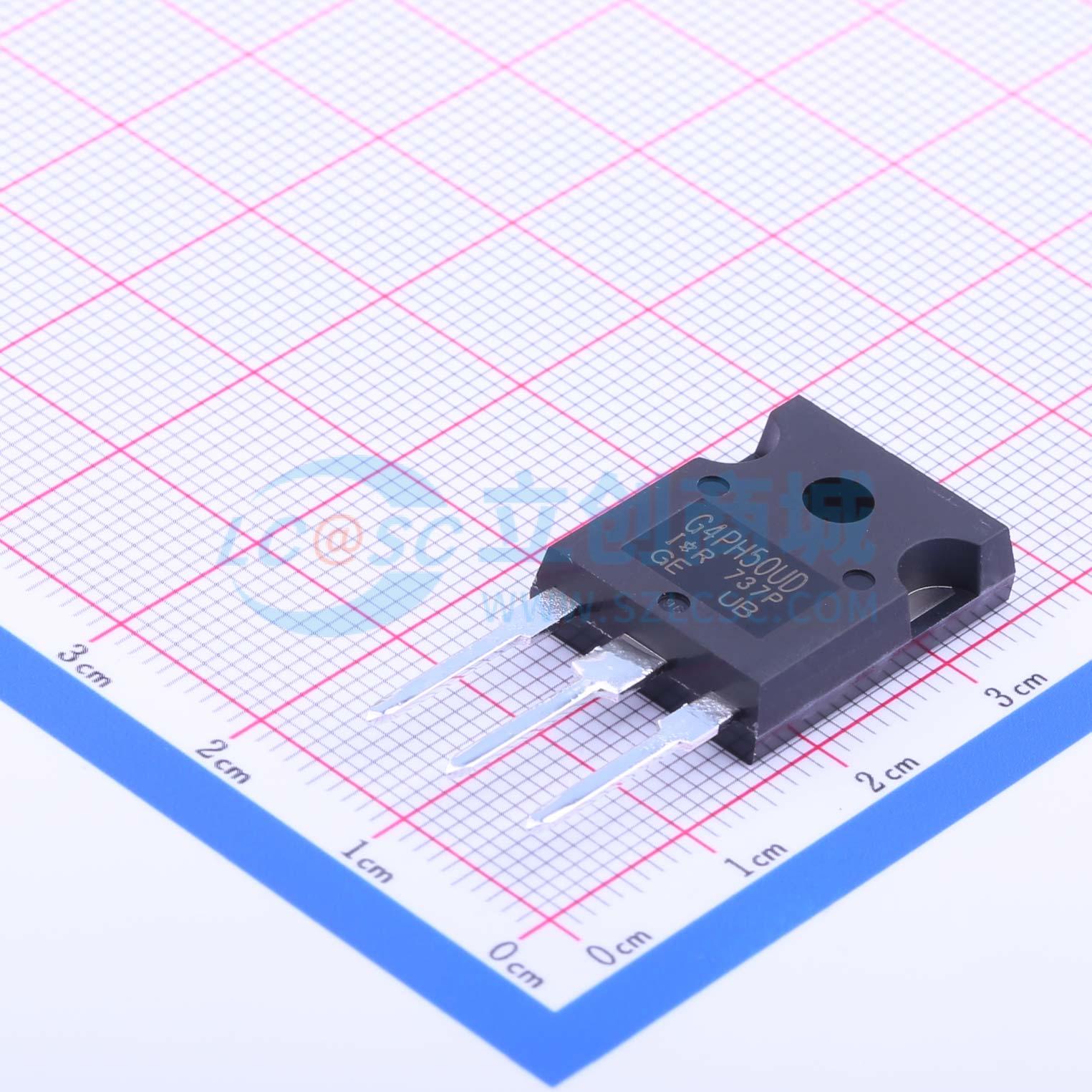

温馨提醒：图片仅供参考，商品以实物为准
IRG4PH50UDPBF
IRG4PH50UDPBF
- 描述
- N沟道,双极晶体管
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRG4PH50UDPBF
- 商品编号
- C171652
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 7.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 200W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 45A | |
| 集电极脉冲电流(Icm) | 180A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.78V | |
| 栅极阈值电压(Vge(th)) | - | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.6nF | |
| 输出电容(Coes) | 160pF | |
| 反向传输电容(Cres) | 31pF | |
| 开启延迟时间(Td(on)) | 47ns | |
| 关断延迟时间(Td(off)) | - | |
| 导通损耗(Eon) | 2.1mJ | |
| 关断损耗(Eoff) | 1.5mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃ |
