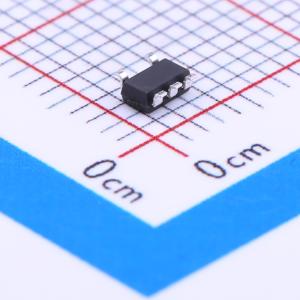

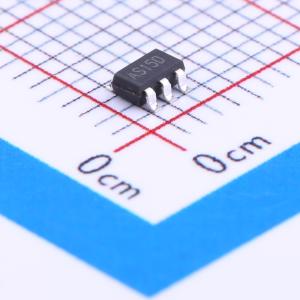

温馨提醒：图片仅供参考，商品以实物为准

SD6410

1.4MHz，1.5A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SD6410 是一款高效率、高频率同步降压DC-DC调节器IC,能够提供高达1.5A的输出电流。它可以在2.3V到5.5V的宽输入电压范围内工作,输出电压可低至0.6V。该芯片集成了主开关和同步开关,具有100%占空比的低压降操作模式,适用于便携设备。
品牌名称: SHOUDING(首鼎半导体)
商品型号: SD6410
商品编号: C171628
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.044克(g)

商品参数

商品概述

SD6410是高效、高频同步降压DC-DC调节IC，能够提供高达1.5A的输出电流。SD6410可在2.3V至5.5V的宽输入电压范围内工作，并集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最大限度地降低传导损耗。它非常适合为单节锂离子(Li+)电池供电的便携式设备供电。输出电压可低至0.6V进行调节。SD6410还可以100%占空比运行，实现低压差操作，延长便携式系统的电池寿命。该器件提供两种工作模式：PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。 SD6410采用低外形（1mm）5引脚薄型SOT封装，并有可调版本可供选择。

商品特性

高效率：高达96%
1.4MHz恒定频率工作
1500mA输出电流
无需肖特基二极管
2.3V至5.5V输入电压范围
输出电压低至0.6V
压差时100%占空比
低静态电流：35μA
斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
短路保护
热故障保护
浪涌电流限制和软启动
关断电流<1μA
微型SOT23 - 5封装

应用领域

蜂窝电话和智能手机
无线和DSL调制解调器
个人数字助理（PDA）
数码相机和摄像机
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	600mV~5.5V
	输出电流	1.5A
	开关频率	1.4MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	35uA
	开关管(内置/外置)	内置
	输出类型	可调
