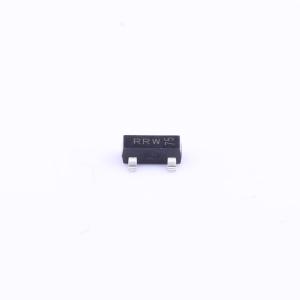

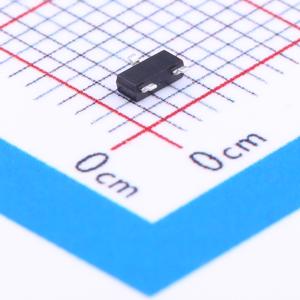

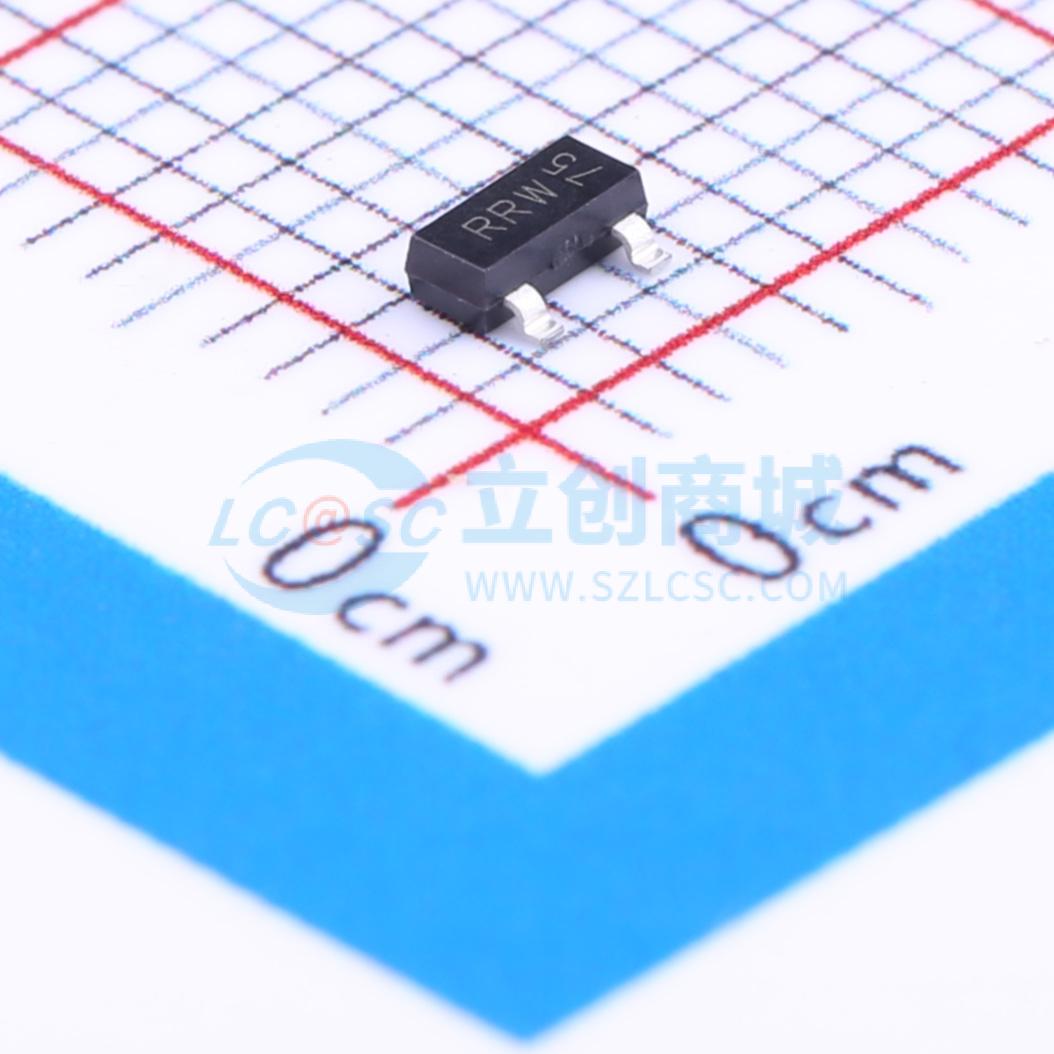

MMBZ5V6AL,215
单向ESD 3V截止 峰值浪涌电流：3A@10/1000us
- 描述
- VBR=5.32V(Min),Ipp=3A
- 品牌名称
- Nexperia(安世)
- 商品型号
- MMBZ5V6AL,215
- 商品编号
- C168833
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 24W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 240nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 210pF |
商品概述
采用共阳极配置的单向双静电放电（ESD）保护二极管，封装于SOT23（TO - 236AB）小型表面贴装器件（SMD）塑料封装中。这些器件旨在为多达两条信号线提供ESD和瞬态过电压保护。
商品特性
- 两条线路的单向ESD保护
- 一条线路的双向ESD保护
- 低二极管电容：Cd ≤ 280 pF
- 额定峰值脉冲功率：PPPM = 40 W
- 超低泄漏电流：IRM = 5 nA
- 高达30 kV的ESD保护（接触放电）
- IEC 61000 - 4 - 2；4级（ESD）
- IEC 61643 - 321
- 通过AEC - Q101认证
应用领域
-计算机及外围设备-音频和视频设备-手机及配件-汽车电子控制单元-便携式电子设备
