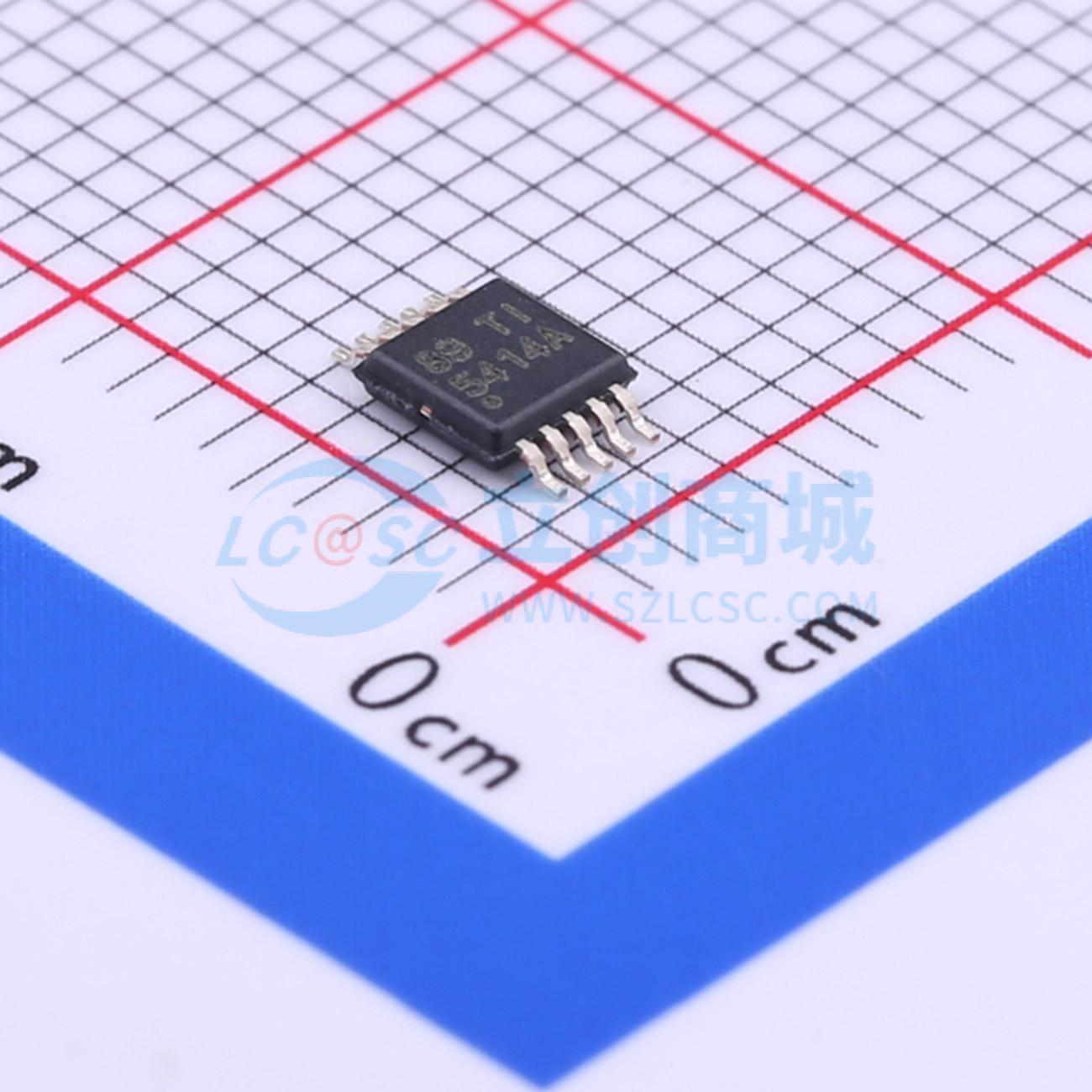

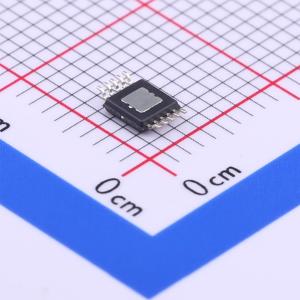

TPS54140ADGQR
1.5 A, 42 V 降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54140A 是一款 42 V、1.5 A 的降压调节器,具有集成的高侧 MOSFET。其输入电压范围为 3.5 V 至 42 V,支持 100kHz 至 2.5MHz 的开关频率。该设备具有低静态电流（116 μA）和关断电流（1.3 μA）,支持 Eco-mode™ 以减少轻载时的纹波。它还具有欠压锁定、过温保护和可调启动电压等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54140ADGQR
- 商品编号
- C165913
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~42V | |
| 输出电压 | 800mV~39V | |
| 输出电流 | 1.5A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 116uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54140A 器件是一款集成了高端 MOSFET 的 42V、1.5A 降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳过模式可将无负载时的调节输出电源电流降至 116 μA。通过使能引脚，关断电源电流可降至 1.3 μA。
欠压锁定内部设定为 2.5V，但可以通过使能引脚增加。输出电压启动斜坡由慢启动引脚控制，该引脚也可以配置用于 sequencing/跟踪。开漏电源正常信号指示输出在其标称电压的 94% 至 107% 范围内。
宽泛的开关频率范围允许优化效率和外部元件尺寸。频率回折和热关断在过载条件下保护器件。
应用领域
- 12V和24V工业级及商用低功耗系统
- 配件汽车用品：视频、GPS、娱乐
