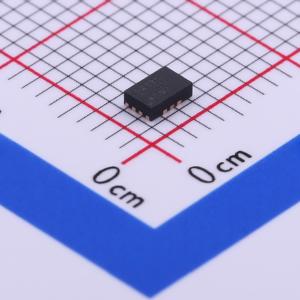

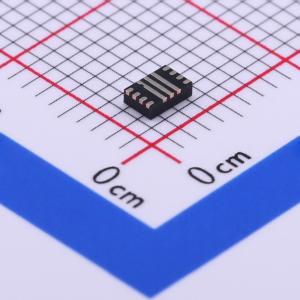

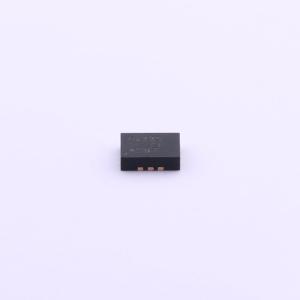

温馨提醒：图片仅供参考，商品以实物为准

TPS62135RGXR

高精度3V至17V 4A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62135是一款高效、易于使用的同步降压DC-DC转换器,基于DCS-ControITM拓扑。其输入电压范围为3V到17V,适用于多节锂离子电池和12V中间电源轨。该器件提供4A连续输出电流,具有1%的输出电压精度。它支持强制PWM模式和PWM/PFM模式,具有低静态电流和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS62135RGXR
商品编号: C167238
商品封装: VQFN-11-HR(2x3)
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

TPS62135 和 TPS621351 是基于 DCS-Control 拓扑结构的高效率且易于使用的同步降压 DC-DC 转换器。这些设备的宽输入电压范围为 3V 至 17V，使其适用于多节锂离子电池以及 12V 中间电源轨。这些设备提供 4A 的连续输出电流。TPS62135 在轻负载时会自动进入节能模式，以在整个负载范围内保持高效率。因此，该设备非常适合需要连接待机性能的应用，例如超低功耗计算机。当 MODE 引脚设置为低电平时，设备的开关频率会根据输入和输出电压自动调整。这种技术称为自动效率增强（AEE），并在整个工作范围内保持高转换效率。它在 PWM 模式下提供 1% 的输出电压精度，因此可以设计出具有高输出电压精度的电源。

该设备的典型静态电流为 18 μA。在关断模式下，电流通常为 1 μA，并且对于 TPS62135，输出会被主动放电，而对于 TPS621351，输出电压放电功能被禁用。

TPS62135 可作为可调版本提供，封装在 3mm x 2mm VQFN 封装中。

应用领域

标准 12V 电源轨供应
连接待机需求的 POL
来自单个或多个锂离子电池的 POL 供电
游戏主机，固态硬盘驱动器
移动和嵌入式计算机

优惠活动

9.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交54单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	800mV~12V
	输出电流	4A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	内置
	输出类型	可调
