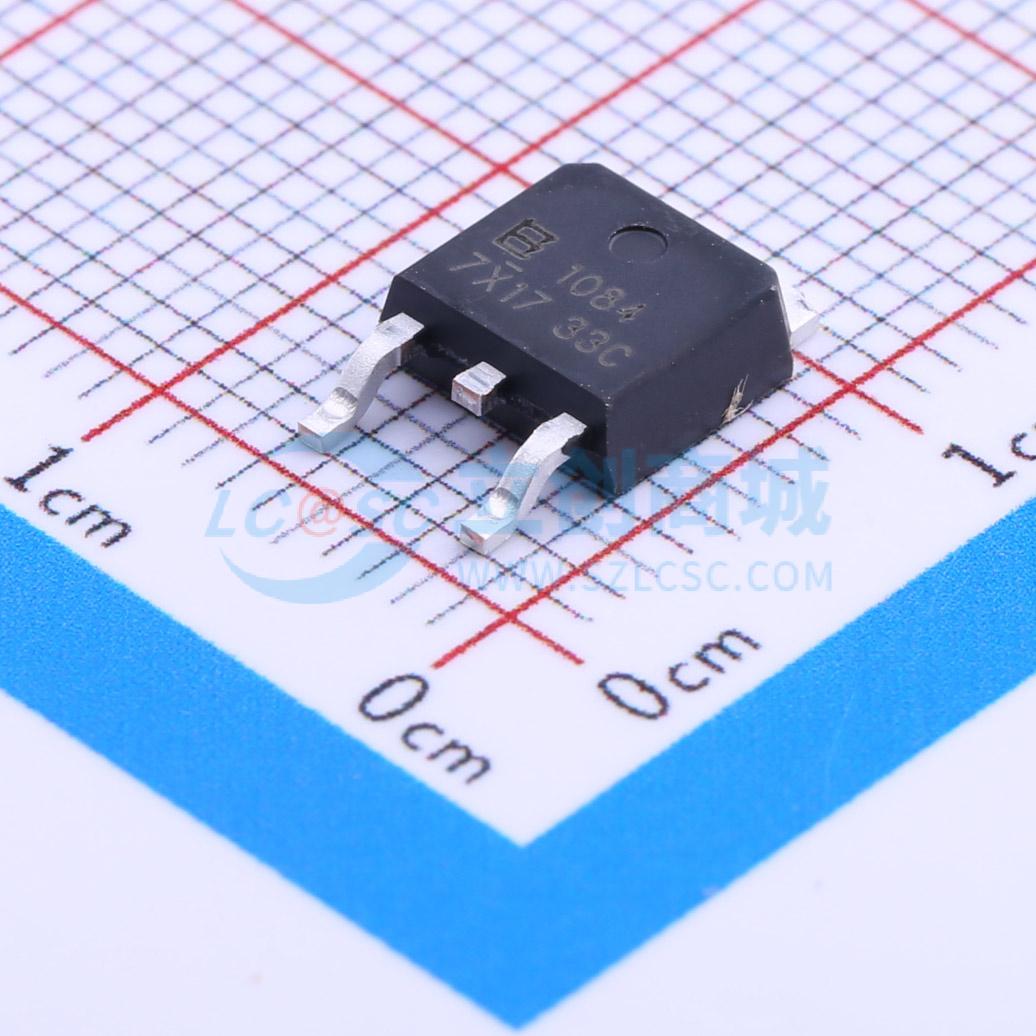

温馨提醒：图片仅供参考，商品以实物为准
BL1084-33-CY
输入15V 输出3.3V 5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 输出电压3.3V，额定电流5A，LDO低压差线性稳压器
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL1084-33-CY
- 商品编号
- C167251
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 3.3V | |
| 输出电流 | 5A | |
| 电源纹波抑制比(PSRR) | 65dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.4V@(5A) | |
| 静态电流(Iq) | 5mA | |
| 特性 | 过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BL1084是一系列低压差三端稳压器，在5A负载电流下的典型压差为1.4V。 除了固定电压版本（1.8V、2.5V、3.3V、5.0V）外，BL1084还有一个可调电压版本，通过设置应用电路中两个外部电阻的值，可以实现所需的电压。 BL1084具备热关断和限流功能，以确保芯片和电源系统的稳定性。 BL1084系列采用标准封装，如TO - 263 - 2L、TO - 263 - 3L、TO - 220和TO - 252。 BL1084是一系列低压差三端稳压器。其电路采用经过微调的带隙基准，以确保输出电压精度不受温度变化的影响。片上热关断功能可防止过载和环境温度升高的情况。 其应用电路所需的外部元件数量最少。固定电压和可调电压版本都需要输入和输出电容，以确保输出电压的稳定性。通过为应用电路中的两个外部电阻设置适当的值，可调版本可以实现1.25V至10V之间的任何所需输出电压。
商品特性
- 固定电压和可调电压版本。
- 最大输出电流：5A
- 最大输入电压：15V
- 线性调整率：0.2%（典型值）
- 负载调整率：0.2%（典型值）
- 片上热关断
- 工作环境温度：- 40°C ~ 85°C
应用领域
- 计算机主板、显卡的电源管理
- 电池充电器
- 开关电源的后置稳压器
- 微处理器电源
