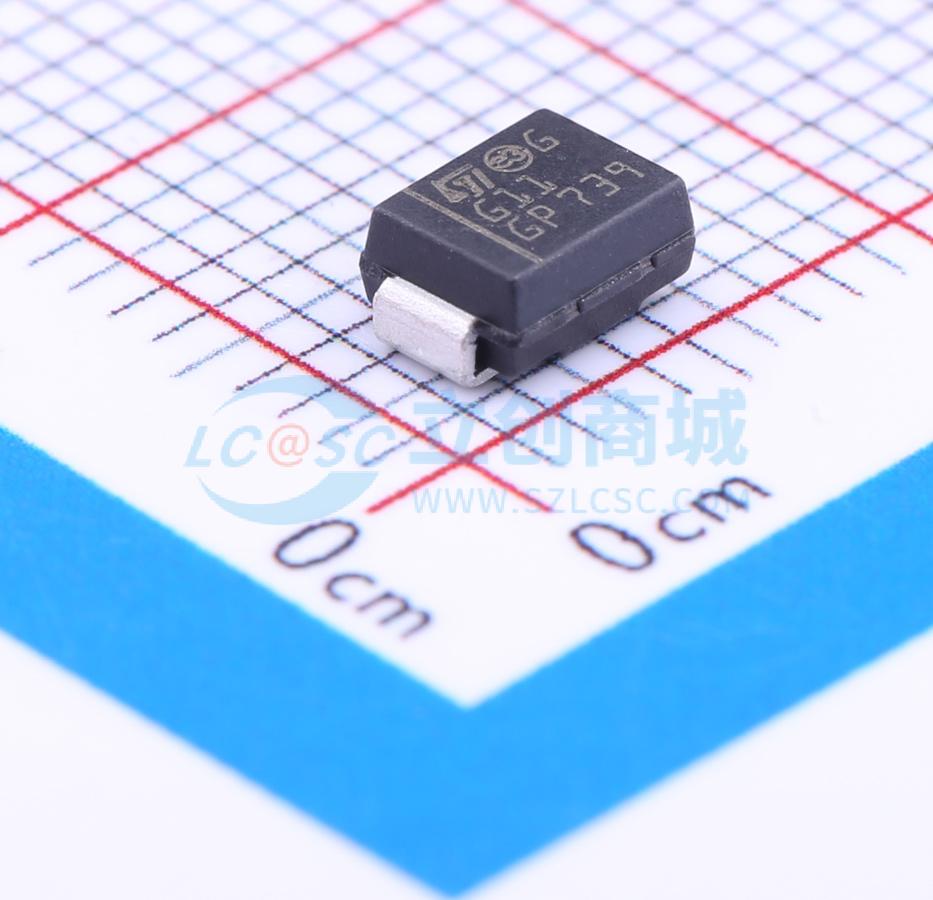

温馨提醒：图片仅供参考，商品以实物为准
STPS1H100U
电压:100V 电流:1A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、1 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS1H100U
- 商品编号
- C165939
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 770mV@1A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 1A | |
| 反向电流(Ir) | 4uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 50A |
商品概述
肖特基整流器，设计用于高频微型开关模式电源。封装形式为SMA（JEDEC DO-214AC）、SMAflat（JEDEC DO-221AC）或SMB（JEDEC DO-214AA），对应型号分别为STPS1H100A、STPS1H100AF和STPS1H100U。环氧树脂符合UL94 V0标准。
商品特性
- 可忽略的开关损耗
- 高结温能力
- 低漏电流
- 漏电流和正向压降之间的良好平衡
- 规定的雪崩能力
- ECOPACK2®无卤组件（适用于SMAflat封装）
- 避免二极管在自身散热片上热失控的条件：dPot/dTj <0
- 脉冲测试参数：tp=5ms，δ<2%；tp=380μs，δ<2%
- 传导损耗计算公式：P=0.54×IF(AV)+0.08×IF²(RMS)
应用领域
- 适配器
- 板载DC/DC转换器
