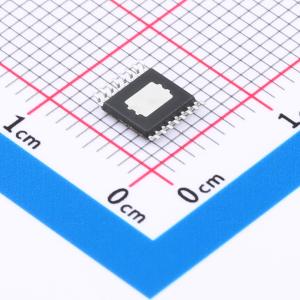

温馨提醒：图片仅供参考，商品以实物为准

GC1262S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GC1262S是单线圈无刷直流电机的电机驱动器，可在3~18V电源电压，1.65A的峰值电流下工作，芯片工作温度在-40~105℃。其有 5mmx4.4mm的eTSSOP16L和 5mmx4mm的SSOP16-EP两种封装类型。内置霍尔偏置与PWM风扇调速，集成了最低速度限制模式、可调速度斜率控制模式、软启动模式、风扇转速计增加其使用性与泛用性。内部还集成了锁保护、自动重启、TSD、OCP 和噪声控制模式，噪声控制模式可实现低噪声，低振动，增强了其电路安全性保障。提供STM33参考例程及原厂技术支持
品牌名称: SX(芯麦)
商品型号: GC1262S
商品编号: C16197191
商品封装: eTSSOP-16L
包装方式: 编带
商品毛重: 0.176875克(g)

商品参数

商品概述

GC1262E/S 是单线圈无刷直流电机的电机驱动器。具有高效的直接PWM 控制方式，可控制无刷直流电机转速。集成了最低速度限制模式、可调速度斜率控制模式、软启动模式、风扇转速计、锁保护、自动重启、TSD、OCP 和噪声控制模式，噪声控制模式根据不同的要求，利用SQ脚的电阻优化低噪声性能，可实现BLDC风扇电机低噪声、低振动。最低转速模式可通过预设RMIN 电压来设定最低电机转速。可调速度坡度控制模式可通过预设SET 电压来设置风扇速度坡度。软启动抑制高峰值启动电流，即使在低转速下也能提供可靠的启动。具有FG，RD 输出。

商品特性

单相全波驱动器
可调的软启动和软自启动功能
宽电源电压输入范围3 到18V
PWM 直接控制风扇速度
可调的最低风扇速度限制(GC1262E)
可调的最低停转PWM(GC1262S)
可调的速度斜率控制
内置过温，过流保护堵转保护和自动重启
内置霍尔偏置
风扇速度反馈信号FG 输出
转动检测信号RD 输出
eTSSOP16L 封装

应用领域

个人计算机电源散热风扇
CPU Cooler/VGA 散热风扇
PWM 调速控制风扇

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	单相
	输出电流	1.55A
	峰值电流	1.65A

	属性	参数值
	工作电压	3V~20V
	导通电阻	400mΩ
	工作温度	-40℃~+105℃
