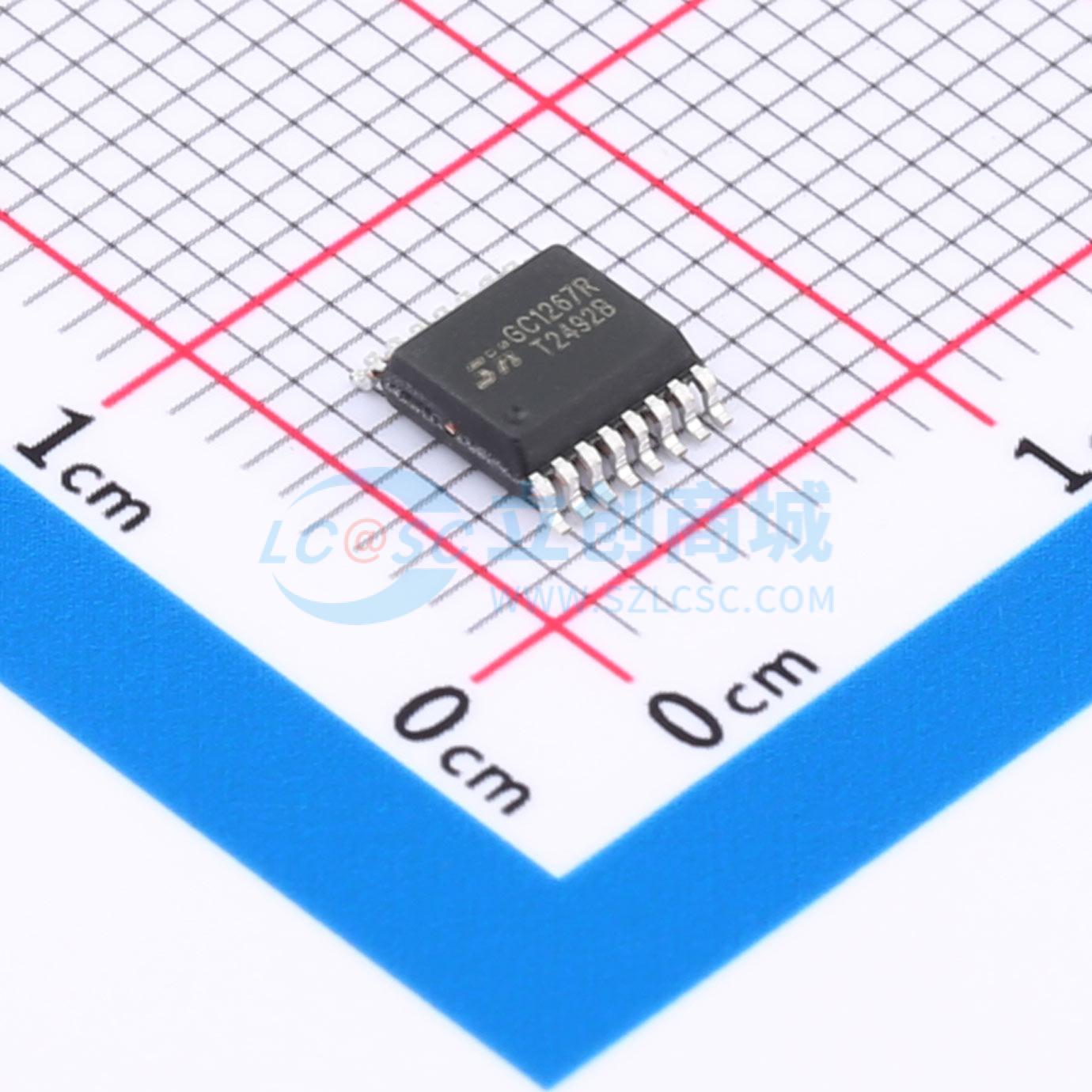

GC1267R

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GC1267R是一款单相双极驱动电机预驱动器，工作电压为5.5~16V，最大持续电流8A，，芯片工作温度在-40~100℃。封装形式采用 4mmx5mm的SSOP16。可通过外部PWM输入实现变速控制。只需少量的外部部件，就可实现低功耗、高效率、高静音的可变驱动风扇电机。产品最适用于需要大风量、大电流的服务器驱动及消费类电器的风扇电机。提供STM32参考例程及原厂技术支持
品牌名称: SX(芯麦)
商品型号: GC1267R
商品编号: C16197188
商品封装: SSOP-16EP
包装方式: 编带
商品毛重: 0.1922克(g)

商品参数

商品概述

GC1262R/S 是单线圈无刷直流电机的电机驱动器。具有高效的直接PWM 控制方式，可控制无刷直流电机转速。集成了最低速度限制模式、可调速度斜率控制模式、软启动模式、风扇转速计、锁保护、自动重启、TSD、OCP 和噪声控制模式，噪声控制模式根据不同的要求，利用SQ脚的电阻优化低噪声性能，可实现BLDC风扇电机低噪声、低振动。最低转速模式可通过预设RMIN 电压来设定最低电机转速。可调速度坡度控制模式可通过预设SET 电压来设置风扇速度坡度。软启动抑制高峰值启动电流，即使在低转速下也能提供可靠的启动。具有FG，RD 输出。单相全波驱动器

可调的软启动和软自启动功能
宽电源电压输入范围3 到18V
PWM 直接控制风扇速度
可调的最低风扇速度限制(GC1262R)
可调的最低停转PWM(GC1262S)
可调的速度斜率控制
内置过温，过流保护
堵转保护和自动重启
内置霍尔偏置
风扇速度反馈信号FG 输出
转动检测信号RD 输出SSOP16 - EP 封装

商品特性

可调的软启动和软自启动功能
宽电源电压输入范围3 到18V
PWM 直接控制风扇速度
可调的最低风扇速度限制(GC1262R)
可调的最低停转PWM(GC1262S)
可调的速度斜率控制
内置过温，过流保护
堵转保护和自动重启
内置霍尔偏置
风扇速度反馈信号FG 输出
转动检测信号RD 输出
SSOP16 - EP 封装

应用领域

车用信息娱乐
HUD 投影仪调整
电动移位旋钮
板载充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	单相
	集成FET	是
	半桥数量	2
	输出电流	1.55A

	属性	参数值
	峰值电流	1.55A
	工作电压	3V~20V
	导通电阻	400mΩ
	工作温度	-40℃~+105℃
