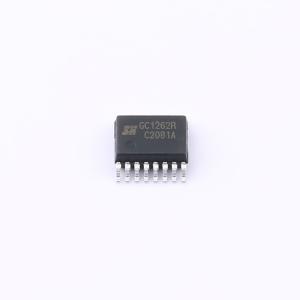

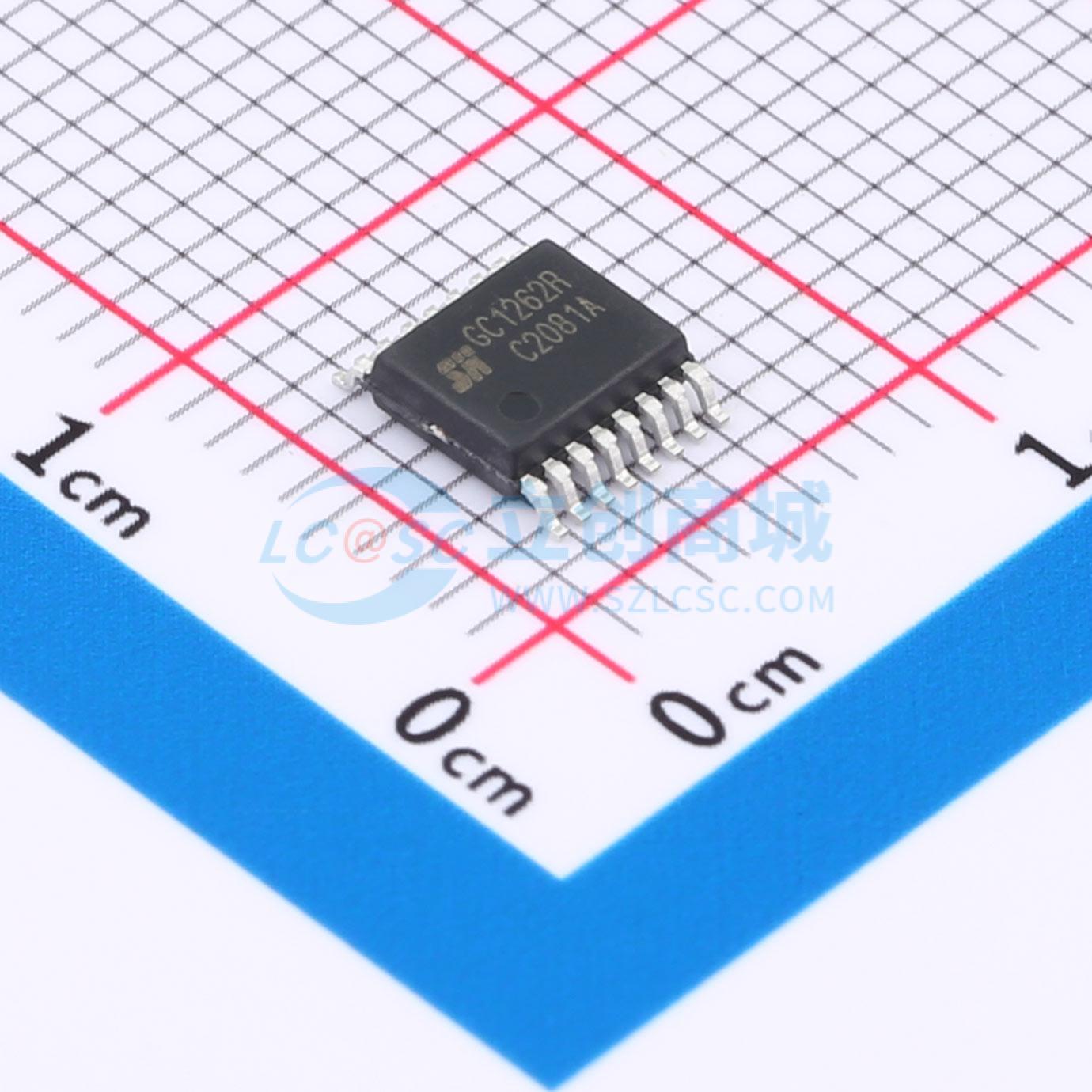

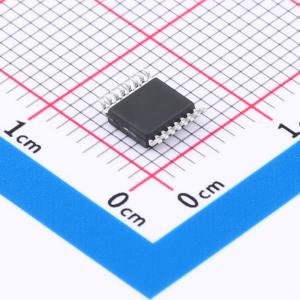

GC1262R
GC1262R
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GC1262R是单线圈无刷直流电机的电机驱动器，可在3~18V电源电压，1.55A的峰值电流下工作，芯片工作温度在-40~105℃。封装形式采用 5mmx4mm的SSOP16-EP。内置霍尔偏置与PWM风扇调速，集成了最低速度限制模式、可调速度斜率控制模式、软启动模式、风扇转速计增加其使用性与泛用性。内部还集成了锁保护、自动重启、TSD、OCP 和噪声控制模式，噪声控制模式可实现低噪声，低振动，增强了其电路安全性保障。提供STM32参考例程及原厂技术支持
- 品牌名称
- SX(芯麦)
- 商品型号
- GC1262R
- 商品编号
- C16197189
- 商品封装
- SSOP-16EP
- 包装方式
- 编带
- 商品毛重
- 0.1956克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 单相 | |
| 输出电流 | 1.55A | |
| 峰值电流 | 1.55A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~20V | |
| 导通电阻 | 400mΩ | |
| 工作温度 | -40℃~+105℃ |
商品概述
GC1262R/S 是单线圈无刷直流电机的电机驱动器。具有高效的直接PWM 控制方式，可控制无刷直流电机转速。集成了最低速度限制模式、可调速度斜率控制模式、软启动模式、风扇转速计、锁保护、自动重启、TSD、OCP 和噪声控制模式，噪声控制模式根据不同的要求，利用SQ脚的电阻优化低噪声性能，可实现BLDC风扇电机低噪声、低振动。最低转速模式可通过预设RMIN 电压来设定最低电机转速。可调速度坡度控制模式可通过预设SET 电压来设置风扇速度坡度。软启动抑制高峰值启动电流，即使在低转速下也能提供可靠的启动。具有FG，RD 输出。 单相全波驱动器
- 可调的软启动和软自启动功能
- 宽电源电压输入范围3 到18V
- PWM 直接控制风扇速度
- 可调的最低风扇速度限制(GC1262R)
- 可调的最低停转PWM(GC1262S)
- 可调的速度斜率控制
- 内置过温，过流保护
- 堵转保护和自动重启
- 内置霍尔偏置
- 风扇速度反馈信号FG 输出
- 转动检测信号RD 输出SSOP16 - EP 封装
商品特性
- 可调的软启动和软自启动功能
- 宽电源电压输入范围3 到18V
- PWM 直接控制风扇速度
- 可调的最低风扇速度限制(GC1262R)
- 可调的最低停转PWM(GC1262S)
- 可调的速度斜率控制
- 内置过温，过流保护
- 堵转保护和自动重启
- 内置霍尔偏置
- 风扇速度反馈信号FG 输出
- 转动检测信号RD 输出
- SSOP16 - EP 封装
应用领域
- 车用信息娱乐
- HUD 投影仪调整
- 电动移位旋钮
- 板载充电器
