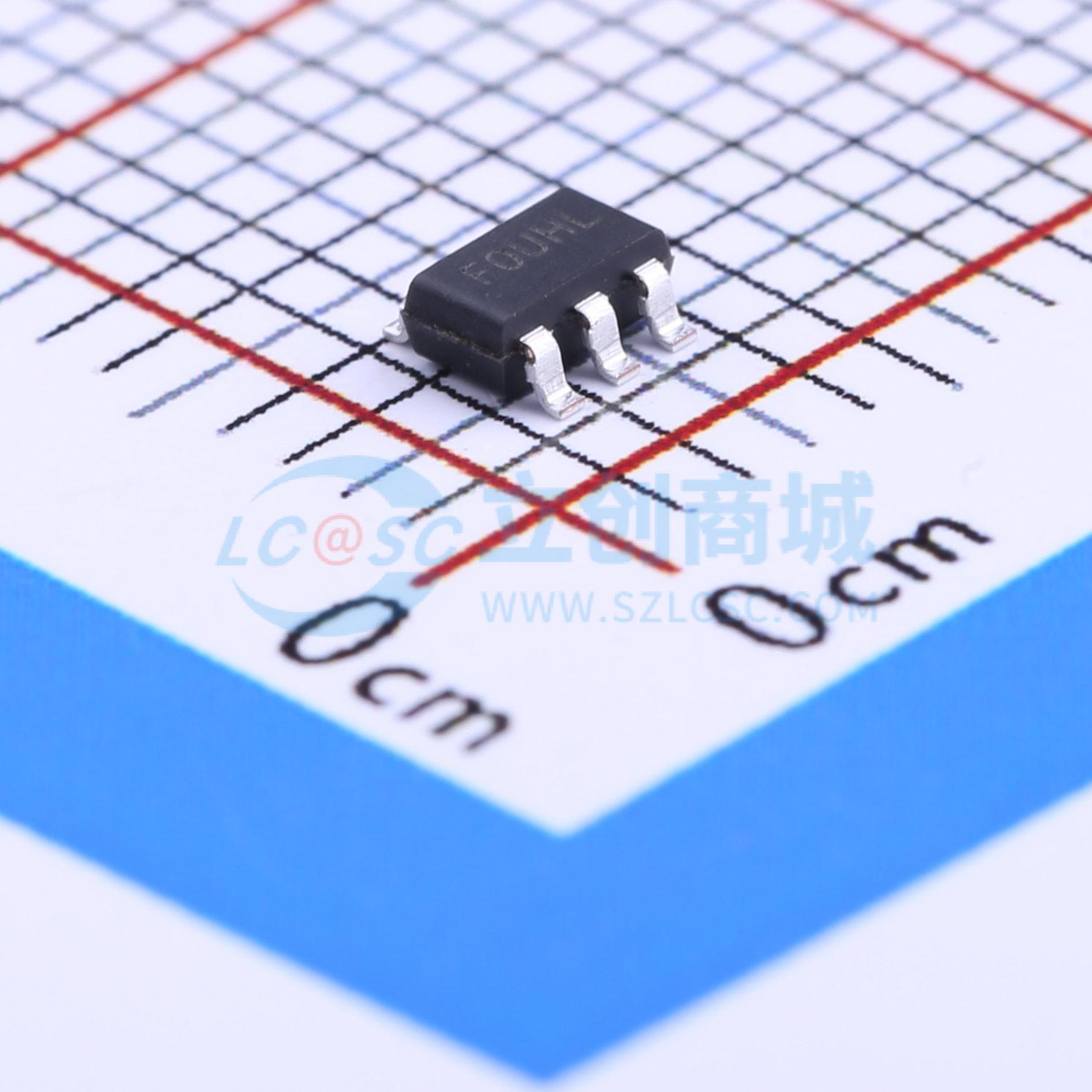

温馨提醒：图片仅供参考，商品以实物为准
TPF110U-TR
TPF110U-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有关断功能和SAG校正的、单通道六阶9MHz视频滤波器
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF110U-TR
- 商品编号
- C155441
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 滤波器阶数 | 6 | |
| 带宽(-3db) | 9MHz | |
| 压摆率(SR) | 38V/us |
| 属性 | 参数值 | |
|---|---|---|
| 微分增益 | 0.4% | |
| 微分相位 | 0.7deg | |
| 工作温度 | -40℃~+85℃ |
商品概述
六阶 9MHz（SD）视频重构低通滤波器，集成“透明同步钳位电路”和“电平移位器”，SAG 校正允许在交流耦合输出中使用小电容，压摆率 38V/µs，极低静态电流（TPF110 3.9mA 典型值，TPF110L 1.9mA 典型值），超低功耗省电模式 0.5µA 典型值，允许交流或直流耦合输出，允许驱动 2 路视频线路或驱动 75Ω，出色的视频特性（差分增益 0.4%，差分相位 0.7°），高输入与输出隔离（禁用状态下 96dB @ 1MHz），6dB 增益 (2V/V)，轨至轨输出，宽电压范围（+2.85V 至 +5.5V，单电源），优化的高性能 ESD 保护及浪涌保护（HBM 8KV, CDM 2KV），绿色产品，小型 SC70 封装。
商品特性
- 六阶 9MHz（SD）视频重构低通滤波器
- 集成“透明同步钳位电路”和“电平移位器”
- SAG 校正：允许在交流耦合输出中使用小电容
- 压摆率：38V/µs
- 极低静态电流：TPF110 3.9mA（典型值），TPF110L 1.9mA（典型值）
- 超低功耗省电模式：0.5µA（典型值）
- 允许交流或直流耦合输出，允许驱动 2 路视频线路或驱动 75Ω
- 出色的视频特性：差分增益 0.4%，差分相位 0.7°
- 高输入与输出隔离（禁用状态下）：96dB @ 1MHz
- 6dB 增益 (2V/V)，轨至轨输出
- 宽电压范围：+2.85V 至 +5.5V，单电源
- 优化的高性能 ESD 保护及浪涌保护：HBM 8KV, CDM 2KV
- 绿色产品，小型 SC70 封装
应用领域
- 视频信号放大
- 摄像头、数码相机、便携式摄像机
- 手机、游戏机、USB 设备
- 机顶盒、媒体播放器
- 车载娱乐系统、汽车后视摄像头
