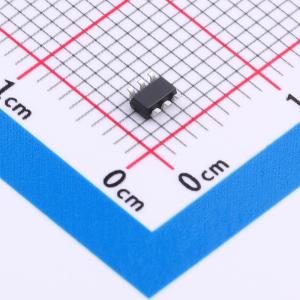

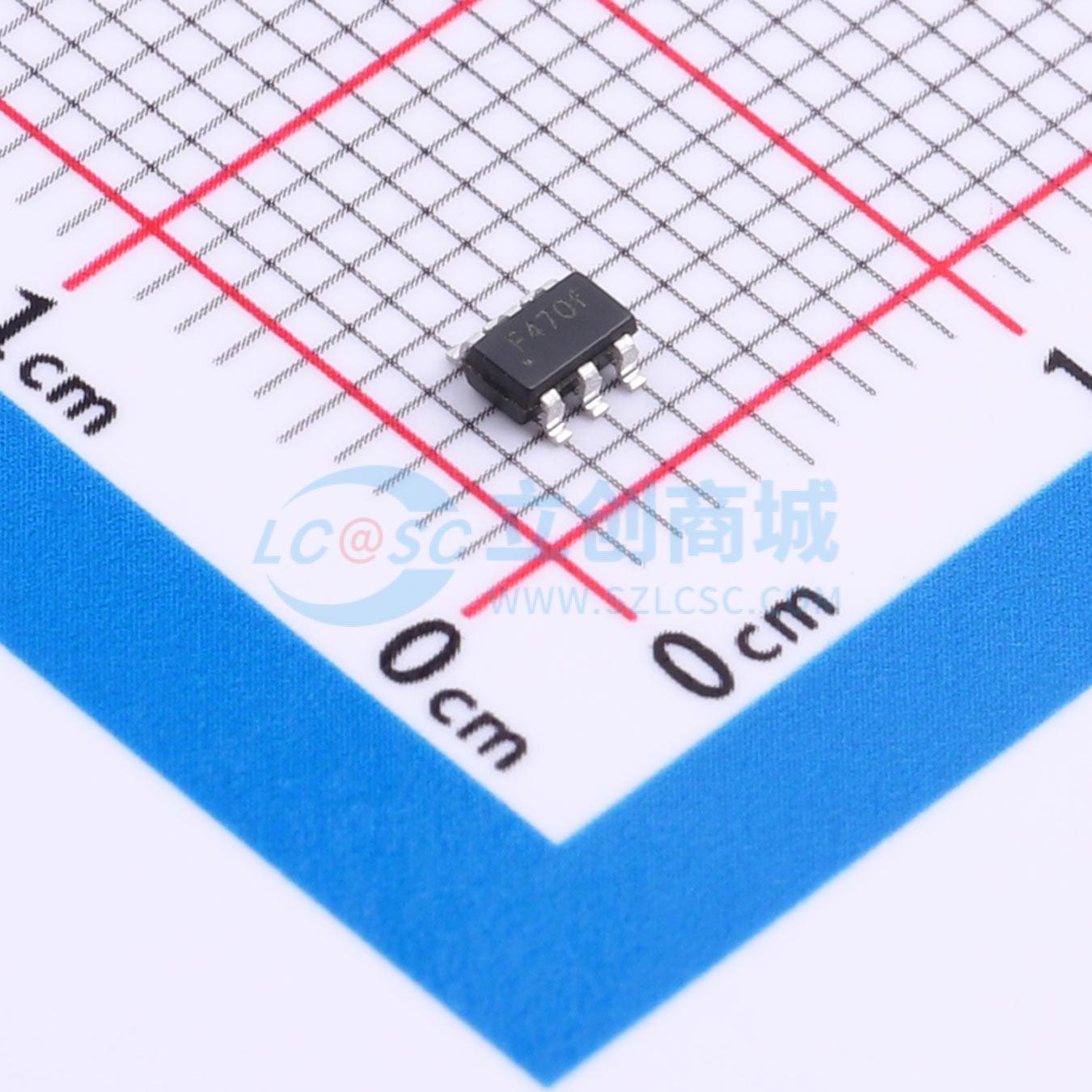

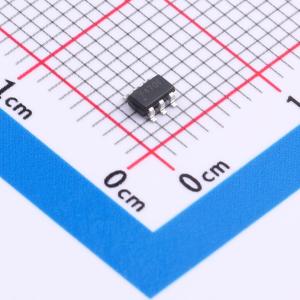

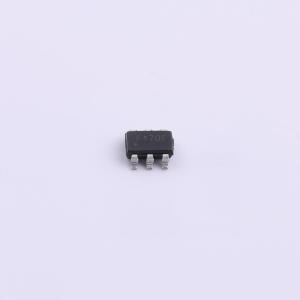

TPF147-TR

TPF147 专为消费类应用设计，是一款高性能、低成本的视频重建滤波器，完美结合了卓越的视频性能和低功耗特性。它集成了一个可选的全高清 (FHD) 和一个高清 (HD) 滤波通道。所有滤波器均具备六阶巴特沃斯特性，可用作数模转换器 (DAC) 重建滤波器或模数转换器 (ADC) 抗混叠滤波器。FHD 滤波器可旁路以支持 1080p60 视频，HD 滤波器可旁路以支持 720p60 或 1080i60 视频。作为其灵活性的一部分，输入可配置为交流或直流耦合输入。84-mV 输出电平偏移允许在输入为 0-V 时，输出端获得完整的同步动态范围。交流耦合模式包括针对复合视频 (CVI)、Y' 和 G'B'R' 信号的透明同步顶钳位选项。通过向 VS+ 添加一个外部电阻，可轻松实现 C'/P'B/P'R 通道的交流耦合偏置。TPF147 具有轨到轨输出级和 6-dB 增益，支持交流和直流线路驱动。能够驱动两条线路或 75 Ω 负载，使其作为视频线路驱动器具有最大的灵活性。在 3.3V 电源下，总静态电流仅为 6/11.5 mA，使其成为对功耗敏感的视频应用的理想选择。TPF147 采用 SOT23-6 封装 (TPF147-TR)，其工作温度范围为 -40℃ 至 +85℃。

• 支持 1 路 FHDTV 视频滤波，兼容 FHD CVI-1080p60
• 支持 1 路 HDTV 视频滤波，兼容 HD CVI-1080p30/720p60
• 优化的六阶巴特沃斯视频重建滤波器：FHD 通道：-3 dB ≥ 72 MHz；HD 通道：-3 dB ≥ 36 MHz
• 支持多种输入偏置：直流耦合时提供 80-mV 电平偏移；交流耦合时提供透明输入钳位
• 支持交流耦合时的外部直流偏置
• 极低的静态电流：6/11.5 mA (在 3.3 V 电源下，HD/FHD 典型值)
• 6 dB 增益 (2 V/V)，轨到轨输出
• 交流或直流耦合输出，可驱动双视频负载 (75 Ω)
• 宽电源范围：+3.0 V 至 +5.5 V 单电源
• 强大的 ESD 保护：符合 8 kV – HBM 和 2 kV – CDM ESD 等级
• 绿色产品，SOT23-6 封装

• 视频信号放大
• 机顶盒视频驱动
• PVR、DVD 播放器视频缓冲
• 便携式或 USB 供电视频设备的视频缓冲
• HDTV
