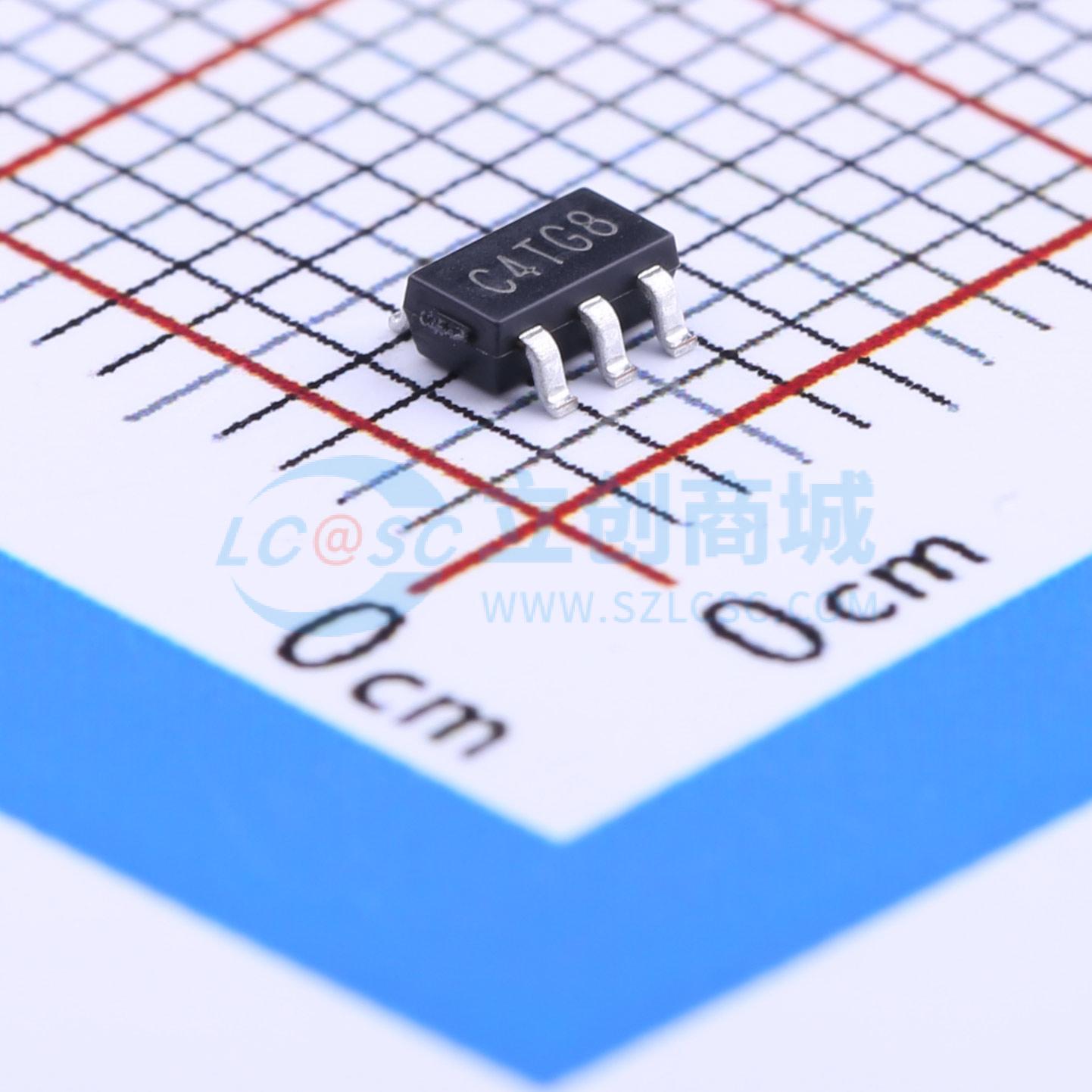

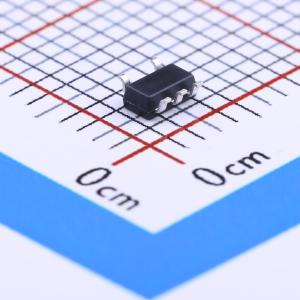

TP1941-TR
68ns、1.8V、超低功耗、RRI、推挽输出比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 上海三峰集成电路股份有限公司（3PEAK INCORPORATED）的TP194x系列CMOS/TTL兼容比较器有单通道、双通道和四通道配置，用途极为广泛且易于使用。TP194x采用了三峰公司专有的专利设计技术，实现了高速（在1.8~5.5V宽电源电压范围内传播延迟为68ns）与低功耗（每个比较器的静态电流为46μA）的完美结合。这些比较器针对低功耗1.8V单电源应用进行了优化，具备超出电源轨的输入工作范围，也可在±0.9V至±2.75V的双电源下工作
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1941-TR
- 商品编号
- C155445
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 600uV | |
| 输入偏置电流(Ib) | 6pA | |
| 传播延迟(tpd) | 68ns | |
| 滞后电压(Vhys) | 6mV | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 推挽 | |
| 输出模式 | CMOS；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 46uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 0.9V~2.75V；-2.75V~-0.9V | |
| 输入失调电压温漂(Vos TC) | 0.3uV/℃ | |
| 输入失调电流(Ios) | 4pA | |
| 响应时间(tr) | 5ns |
商品概述
TP194x系列CMOS/TTL兼容比较器有单通道、双通道和四通道配置，功能极为多样且易于使用。 TP194x采用专有和专利设计技术，实现了高速（在1.8~5.5V宽电源范围内传播延迟为68ns）和低功耗（每个比较器的静态电流为46μA）的完美结合。这些比较器针对1.8V低功耗单电源应用进行了优化，具有超过轨到轨的输入操作能力，也可在±0.9V至±2.75V双电源下工作。输入共模电压范围可扩展至低于地电位200mV和高于电源电压200mV，允许进行地电位和电源电压检测。内部输入迟滞消除了因内部输入噪声电压引起的输出切换，降低了电流消耗。推挽输出支持轨到轨输出摆幅，并可与CMOS/TTL逻辑接口。输出翻转频率典型值可达4MHz，同时在切换期间限制电源电流浪涌和动态功耗。 TP1941单通道比较器具备关断功能、输出锁存版本，以及适用于节省空间设计的小型SC70/SOT23封装。所有器件的工作温度范围为-40°C至+85°C。
商品特性
- 快速响应时间：传播延迟68ns
- 超低电源电流：每通道46μA
- 失调电压：最大±3.0mV
- 失调电压温度漂移：0.3μV/°C
- 输入偏置电流：典型值6pA
- 内部迟滞确保清晰切换
- 输入共模范围扩展200mV
- 过驱动输入无相位反转
- 推挽式、CMOS/TTL兼容输出
- 关断功能（仅TP1941N）
- 输出锁存（仅TP1941NU）
- 最低1.8V电源电压：1.8V至5.5V
- 提供环保、节省空间的SC70封装
应用领域
- 高速线路或数字线路接收器
- 高速采样电路
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 地电位或电源线检测
- 逻辑电平转换或翻译
- 窗口比较器
- 红外接收器
- 时钟和数据信号恢复
- 电信、便携式通信
- 便携式和电池供电系统
