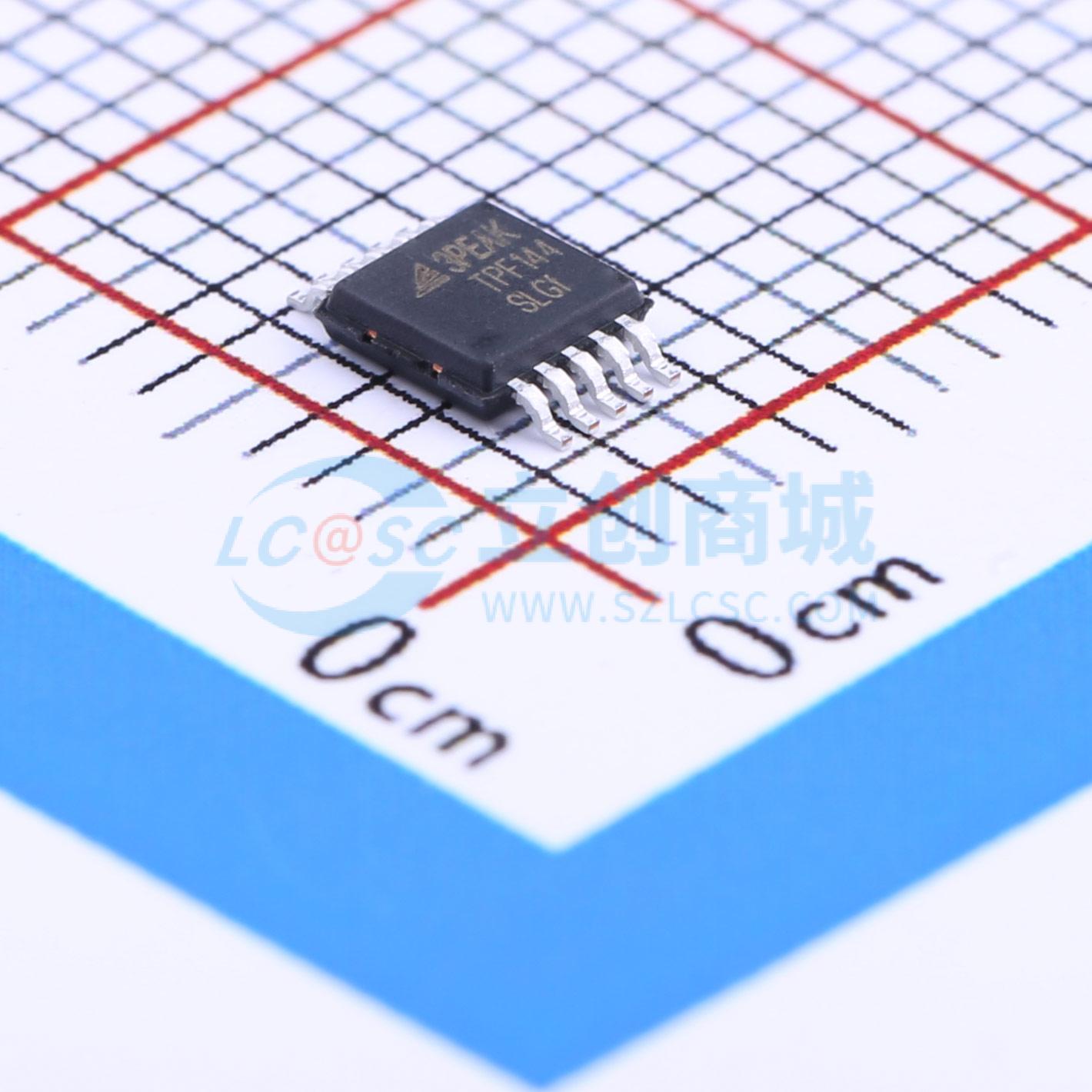

温馨提醒：图片仅供参考，商品以实物为准
TPF144-VR
TPF144-VR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有1个CVBS和3个1080p全高清滤波器的、四通道视频放大器
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF144-VR
- 商品编号
- C155447
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 四路 | |
| 滤波器阶数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 微分增益 | 0.4% | |
| 微分相位 | 0.8deg | |
| 工作温度 | -40℃~+85℃ |
商品概述
- 1 SDTV 视频放大支持 CVBS 视频
- 3 Full-HD 视频放大支持视频 Y'Pb'Pr'-1080p60、R'G'B' 或 VGA/SVGA/XGA
- 集成优化的 6th-order Butterworth 视频重构滤波器：
- CVBS: -3dB at 9MHz, 阻带抑制 57.2dB (27MHz)
- FHD 通道: -3dB at 72MHz, 阻带抑制 39dB (148MHz)
- 多样化的输入偏置电路：
- DC-耦合时提供 80-mV 电平移位
- AC-耦合时提供透明钳位及 80-mV 电平移位
- 允许 AC-耦合时带 DC-偏置
- 总静态电流低至 38.3mA （典型值）
- 6dB 增益(2V/V)，轨至轨输出
- 允许交流或直流输出耦合，允许驱动 2 路视频线路或驱动 75Ω
- 宽电压范围： +3.0V 至 +5.5V 单电源
- 优化的高性能 ESD 保护及浪涌保护：Robust 8kV – HBM and 2kV – CDM ESD Rating
- 绿色产品，MSOP-10 和 TSSOP-14 封装
应用领域
- 机顶盒视频输出滤波驱动
- PVR、Blu-ray DVD 媒体播放器的视频缓冲
- USB 供电、便携式设备的视频信号放大缓冲
- 高清电视机
