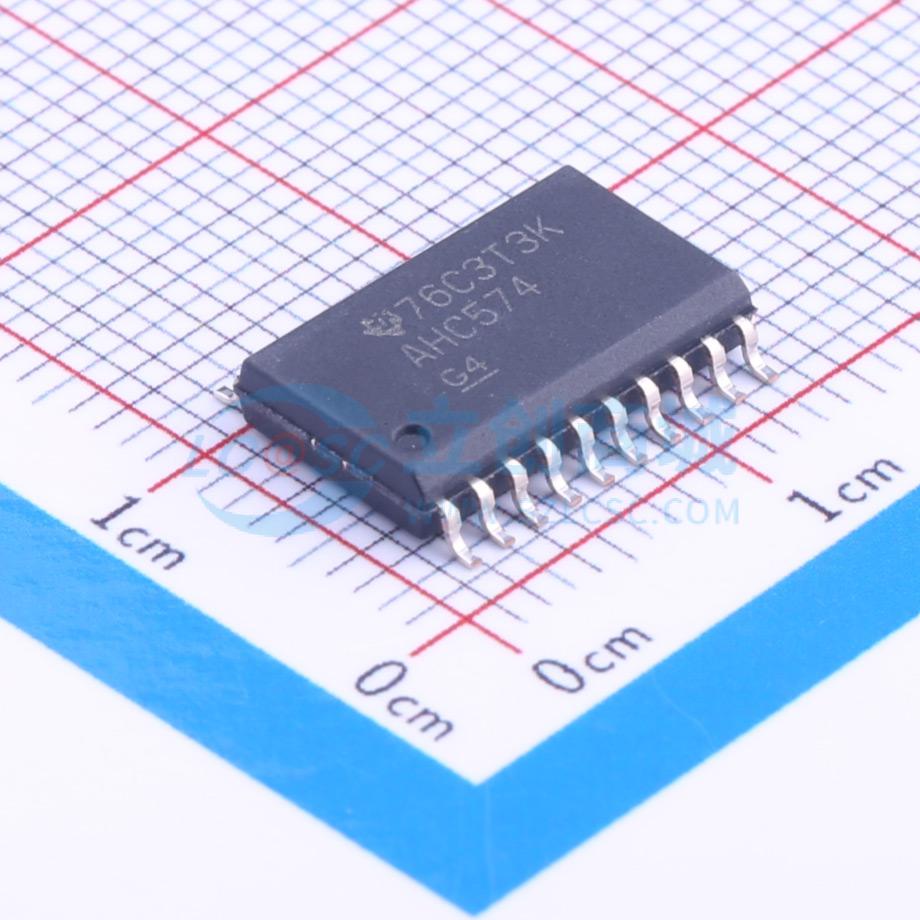

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC574DWR
八进制边沿触发D型触发器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC574 具有三态输出的八路边沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC574DWR
- 商品编号
- C155452
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 115MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 10.6ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AHC系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 3.5ns | |
| 保持时间 | 2ns |
商品概述
SNx4AHC574是一款带有三态输出的八进制边沿触发D型触发器。
商品特性
- 工作电压范围为2V~5.5V VCC
- 三态输出可直接驱动总线
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准，人体模型可承受2000V，机器模型可承受200V，充电器件模型可承受1000V
- 推荐工作温度最高可达125℃
- 未使用的输入端需接至VCC或GND，以保证器件正常工作
应用领域
- 智能电网
- 电视
- 机顶盒
- 音频领域
- 服务器
- 监控摄像头
- 网络交换机
- 信息娱乐系统
