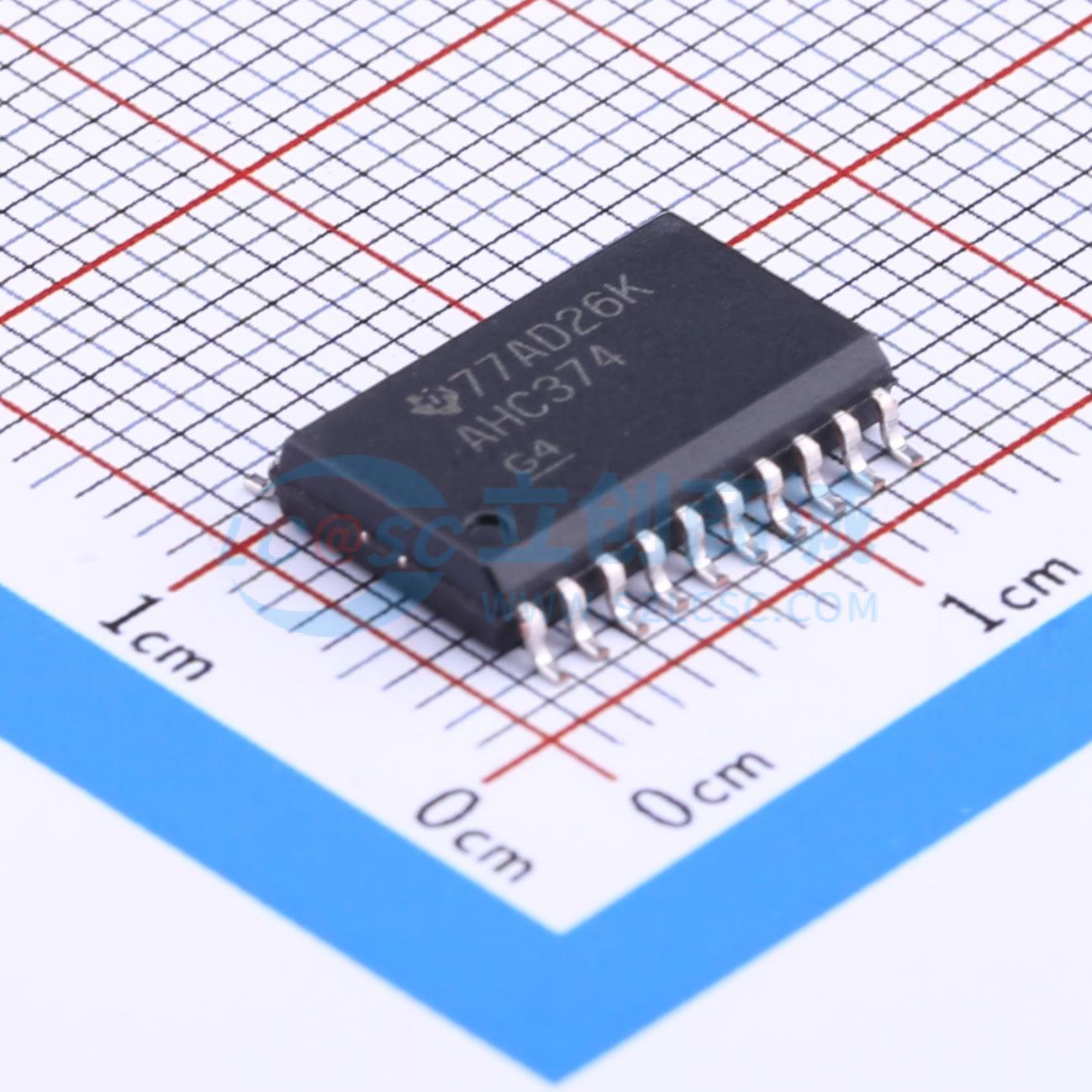

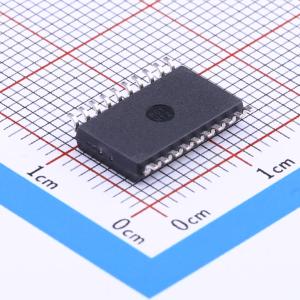

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC374DWR
八进制边沿触发D型触发器，带三态输出，适用于缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器
- 描述
- SN74AHC374 具有三态输出的八路边沿 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC374DWR
- 商品编号
- C155453
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.747克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 120MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 10.1ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AHC系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | - | |
| 建立时间 | 3ns | |
| 保持时间 | 2ns |
商品概述
SNx4AHC374是带有三态输出的八路边沿触发D型触发器
商品特性
- 工作电压范围为2V~5.5V VCC
- 三态输出可直接驱动总线
- 闩锁性能超过250mA，符合JESD 17标准
- ESD保护性能超过JESD 22标准
- 可承受2000V人体模型静电放电
- 可承受200V机器模型静电放电
- 可承受1500V充电器件模型静电放电
应用领域
- 打印机
- 网络交换机
- 测试测量领域
- 无线基础设施
- 电机控制
- 服务器主板
