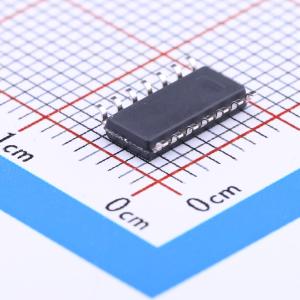

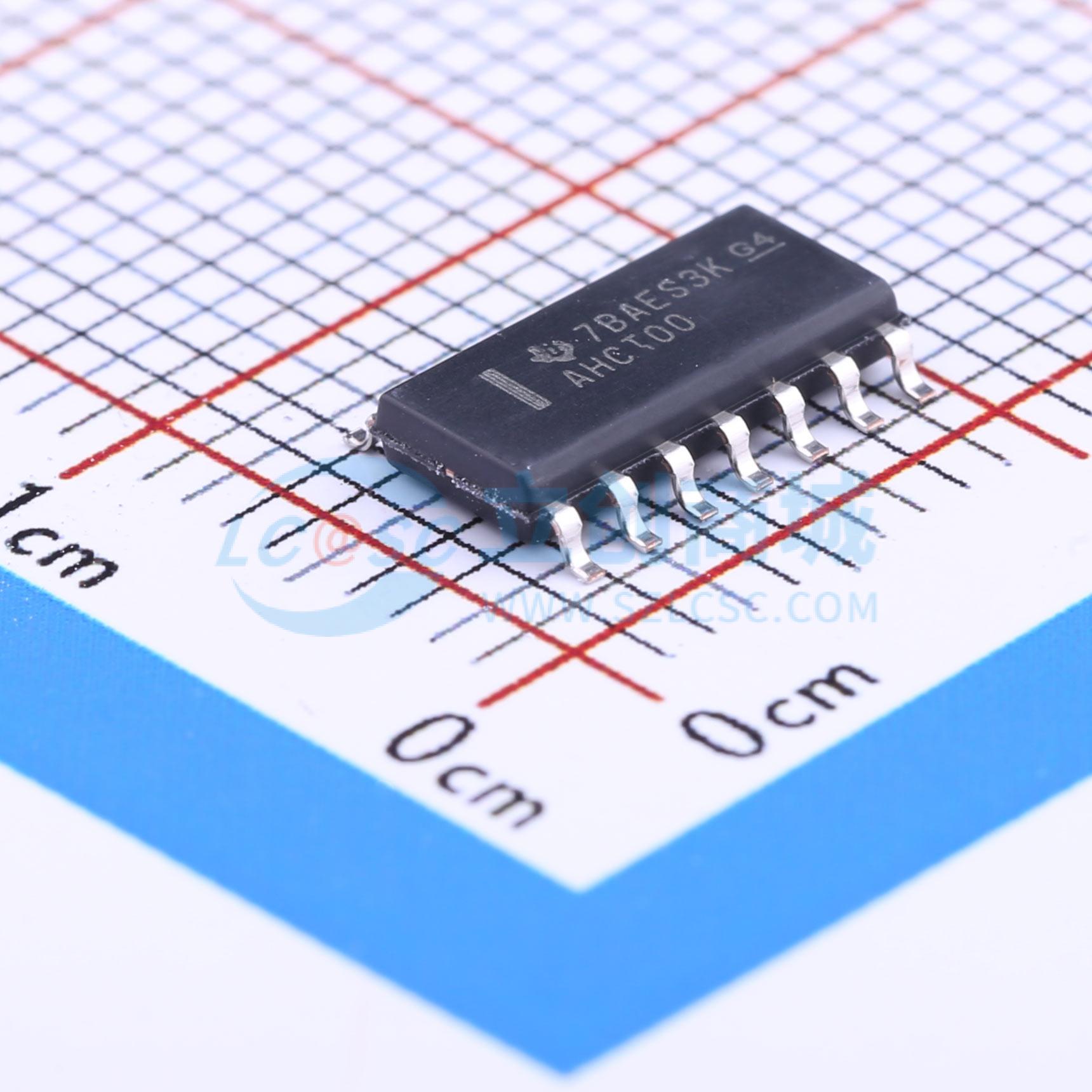

SN74AHCT00DR
四通道2输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT00 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT00DR
- 商品编号
- C155451
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
AHCT00器件在正逻辑下实现布尔函数Y = 非(A·B) 或 Y = 非A + 非B，包含SN54AHCT00、SN74AHCT00两个型号系列，有多种封装规格可选，部分引脚无内部连接。
商品特性
- 输入兼容TTL电平
- 闩锁性能超过250mA，符合JESD 17标准
- 最大额定范围：电源电压-0.5V~7V，输入电压-0.5V~7V，输出电压-0.5V~(VCC+0.5V)，输入钳位电流-20mA，输出钳位电流±20mA，连续输出电流±25mA，VCC或GND连续电流±50mA，存储温度范围-65℃~150℃
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 所有未使用的输入端必须接至VCC或GND才可保证器件正常工作
- 参数测试输入脉冲特性：重复频率≤1MHz，输出阻抗50Ω，上升时间≤3ns，下降时间≤3ns，测试负载电容包含探头和工装电容
