TPF140-TR

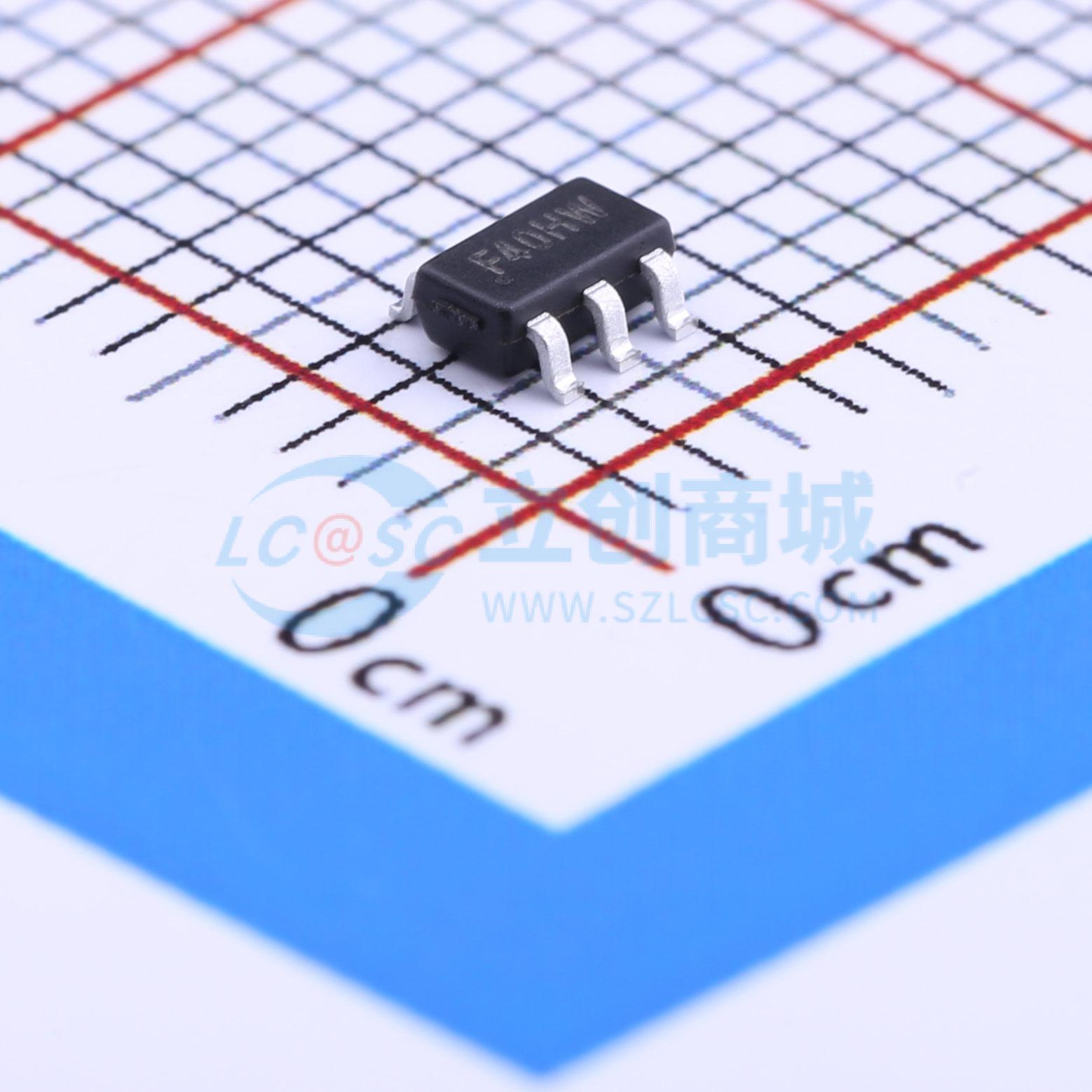

TPF140是专为消费类应用设计的一款高性能、低成本视频重建滤波器，它完美地结合了卓越的视频性能和低功耗。该产品集成了一个全高清（FHD）滤波通道。滤波器具有六阶巴特沃斯特性，可用作数模转换器（DAC）重建滤波器或模数转换器（ADC）抗混叠滤波器。FHD滤波器可以被旁路以支持1080p60视频或高达四倍扩展图形阵列（QXGA）的RGB视频。 作为TP140灵活性的一部分，输入可以配置为交流耦合或直流耦合输入。84毫伏输出电平偏移允许在输出处具有完整的同步动态范围，即使输入电压为0V。交流耦合模式包括Y'和G'B'R'信号的透明同步尖端钳位选项。通过向VS+添加外部电阻，可以轻松实现C'/P'B/P'R通道的交流耦合偏置。 TP140具有6分贝增益的轨到轨输出级，允许同时驱动交流和直流线路。能够驱动两条线或75欧姆负载的能力使其作为视频线路驱动器具有最大的灵活性。在3.3V时总静态电流为11.5毫安，使其成为功率敏感型视频应用的理想选择。 TPF140采用SOT23-6封装。其工作温度范围从-40℃到+85℃。
