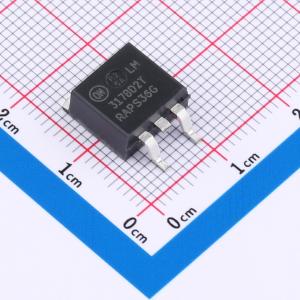

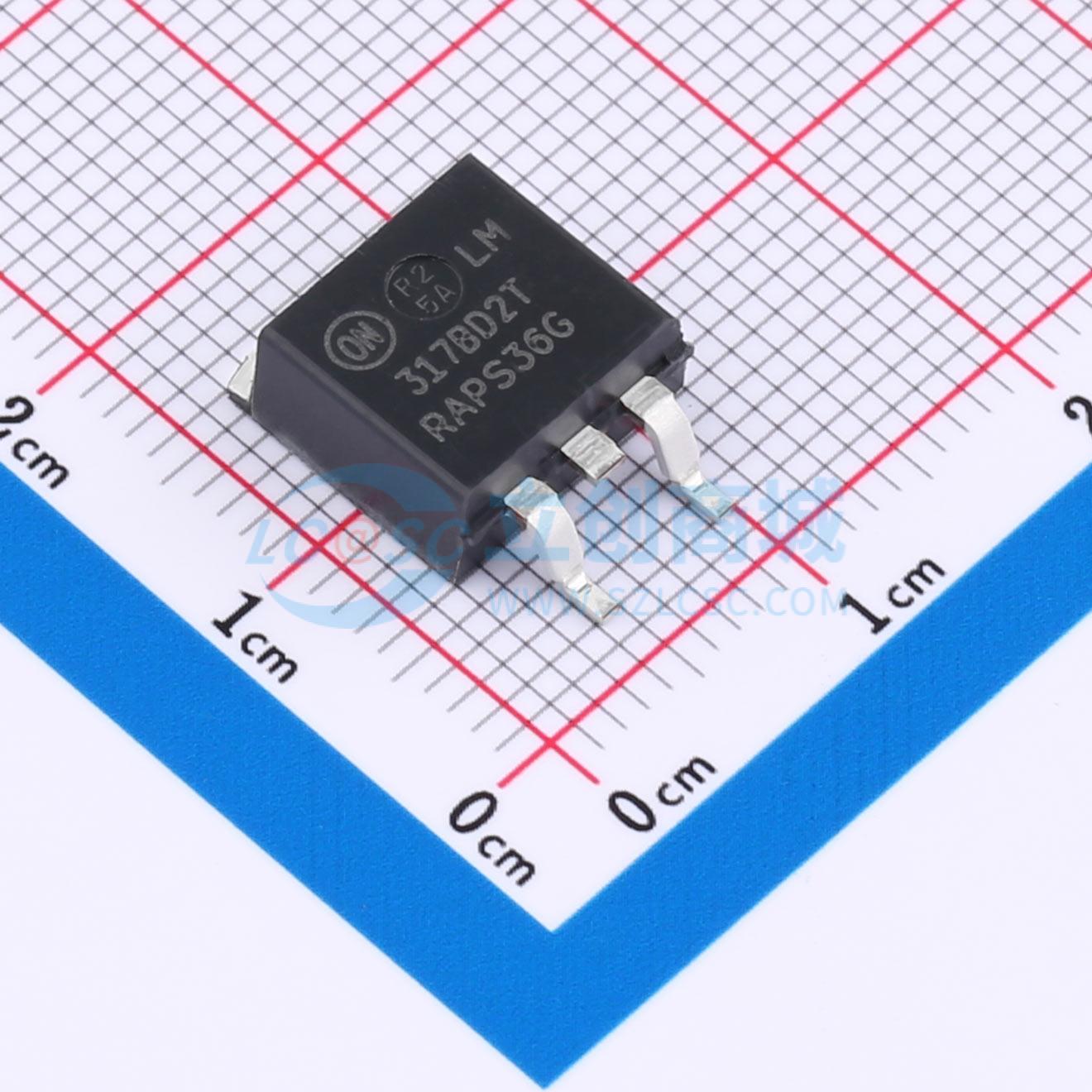

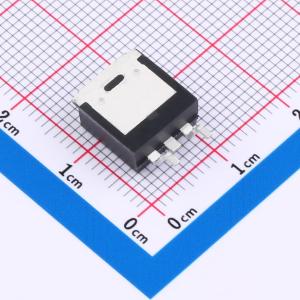

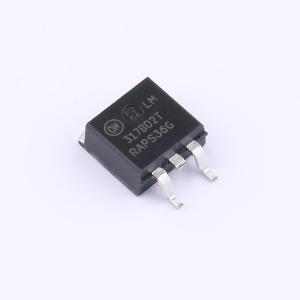

温馨提醒：图片仅供参考，商品以实物为准

LM317BD2TG

ADJ 输入40V 输出1.2V~37V 1.5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM317是一款可调式三端正电压稳压器，能够在1.2 V至37 V的输出电压范围内提供超过1.5 A的电流。这款电压稳压器使用极为简便，仅需两个外部电阻即可设定输出电压。此外，它采用了内部限流、热关断和安全区补偿功能，基本可防止器件损坏
品牌名称: onsemi(安森美)
商品型号: LM317BD2TG
商品编号: C153068
商品封装: TO-263-2
包装方式: 管装
商品毛重: 1.816克(g)

商品参数

商品概述

LM317 是一款可调式三端正电压稳压器，能够在 1.2 V 至 37 V 的输出电压范围内提供超过 1.5 A 的电流。这款电压稳压器使用极为简便，仅需两个外部电阻即可设置输出电压。此外，它采用了内部限流、热关断和安全区补偿功能，基本可防止损坏。 LM317 适用于多种应用，包括本地板载稳压。该器件还可用于制作可编程输出稳压器，或者在调节端和输出端之间连接一个固定电阻，LM317 可作为精密电流稳压器使用。

商品特性

输出电流超过 1.5 A
输出电压可在 1.2 V 至 37 V 之间调节
内部热过载保护
内部短路电流限制，且不随温度变化
输出晶体管安全区补偿
适用于高压应用的浮动操作
无需储备多种固定电压规格产品
提供表面贴装 D2PAK - 3 封装和标准三引脚晶体管封装
带有 NCV 前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	40V
	输出电压	1.2V~37V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	0.003%Vout
	特性	过热保护；过流保护；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
