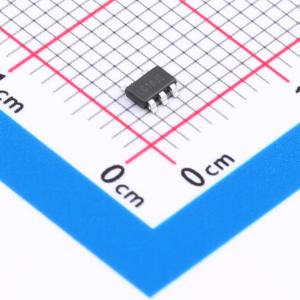

温馨提醒：图片仅供参考，商品以实物为准

ADP160AUJZ-3.3-R7

超低静态电流、150 mA、CMOS线性调节器，提供1.2V至4.2V范围内的15种固定输出电压选项

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 超低静态电流、低压差线性稳压器，工作电压范围为 2.2V 至 5.5V，可提供高达 150mA 的输出电流。在 150mA 负载下，195mV 的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。专为使用 1μF±30% 陶瓷输入和输出电容器稳定运行而设计，以满足高性能、空间受限应用的要求。有 15 种固定输出电压选项，范围从 1.2V 到 4.2V。还包括一个开关电阻，当 LDO 禁用时可自动放电输出。短路和热过载保护电路可防止在不利条件下损坏。有微型 5 引脚 TSOT 和 4 球、0.5mm 间距 WLCSP 封装，以满足各种便携式电源应用的最小占位面积解决方案。
品牌名称: ADI(亚德诺)
商品型号: ADP160AUJZ-3.3-R7
商品编号: C153207
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

ADP160/ADP161/ADP162/ADP163是超低静态电流、低压差线性稳压器，工作电压范围为2.2 V至5.5 V，可提供高达150 mA的输出电流。在150 mA负载下，仅195 mV的低压差电压可提高效率，并允许在较宽的输入电压范围内工作。 ADP16x专为使用1 μF±30%的小型陶瓷输入和输出电容实现稳定运行而设计，以满足高性能、空间受限应用的需求。 ADP160提供15种固定输出电压选项，范围从1.2 V至4.2 V。ADP160/ADP161还包含一个开关电阻，当LDO禁用时可自动对输出进行放电。ADP162与ADP160相同，但不具备输出放电功能。 ADP161和ADP163为可调输出电压稳压器，仅提供5引脚TSOT封装。ADP163与ADP161相同，但不具备输出放电功能。短路和热过载保护电路可防止在不利条件下造成损坏。ADP160和ADP162提供小型5引脚TSOT和4焊球、0.5 mm间距WLCSP封装，以实现最小占位面积解决方案，满足各种便携式电源应用的需求。

商品特性

超低静态电流：负载为0 μA时，I₀ = 560 nA；负载为1 μA时，I₀ = 860 nA
使用1 μF陶瓷输入和输出电容可实现稳定运行
最大输出电流：150 mA
输入电压范围：2.2 V至5.5 V
低关断电流：典型值< 50 nA
低压差电压：150 mA负载下为195 mV
初始精度：±1%
线路、负载和温度范围内的精度：±3.5%
15种固定输出电压选项：1.2 V至4.2 V
提供可调输出
100 Hz时PSRR性能为72 dB
限流和热过载保护
逻辑控制使能
集成输出放电电阻
5引脚TSOT封装
4焊球、0.5 mm间距WLCSP封装

应用领域

手机
数码相机和音频设备
便携式和电池供电设备
DC-DC后级稳压
便携式医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	195mV@(150mA)

	属性	参数值
	静态电流(Iq)	560nA
	噪声	100uVrms
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
