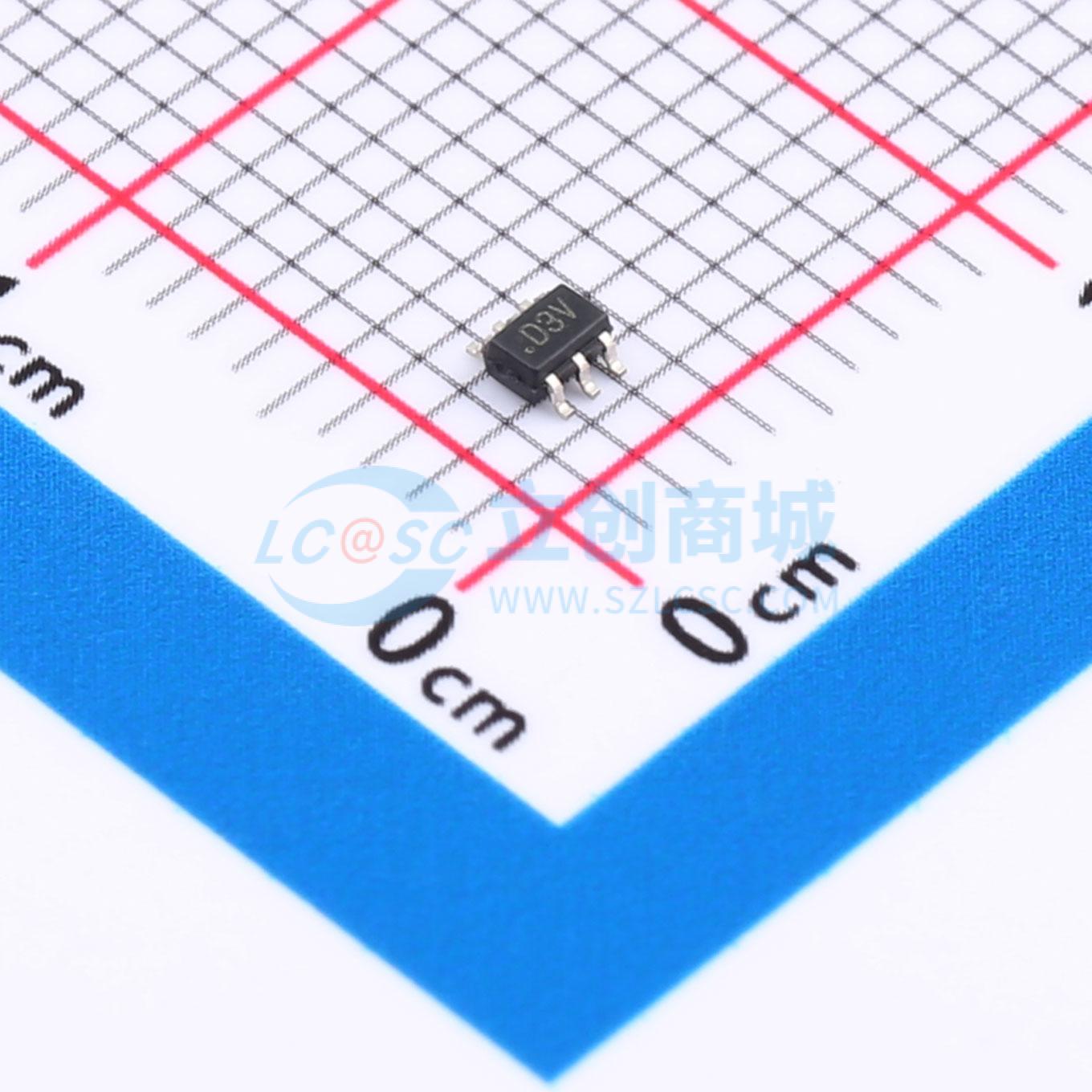

AD5601BKSZ-REEL7实物图
  • AD5601BKSZ-REEL7商品缩略图
  • AD5601BKSZ-REEL7商品缩略图
  • AD5601BKSZ-REEL7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD5601BKSZ-REEL7

2.7 V 至 5.5 V,<100 uA,8/10/12 位 nanoDAC,SPI 接口,LFCSP 和 SC70 封装

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
2.7V至5.5V、<100μA、8位nanoDAC®,集成SPI接口,采用LFCSP和SC70封装
品牌名称
ADI(亚德诺)
商品型号
AD5601BKSZ-REEL7
商品编号
C153213
商品封装
SC-70-6​
包装方式
编带
商品毛重
1.36克(g)

商品参数

属性参数值
商品目录数模转换芯片DAC
分辨率8位
通道数1
接口类型SPI
工作电压2.7V~5.5V
稳定时间8us
输出类型电压-缓冲
属性参数值
积分非线性0.5LSB
工作温度-40℃~+125℃
上电复位内置
基准电压源内置
数据速率30MHz
静态电流75uA

商品概述

AD5601/AD5611/AD5621 是单通道、8/10/12 位、带缓冲电压输出的数模转换器(DAC),采用 2.7 V 至 5.5 V 单电源供电,在 5 V 电源下典型功耗为 75 μA。这些器件采用小型 LFCSP 和 SC70 封装。其片上精密输出放大器可实现轨到轨输出摆幅。AD5601/AD5611/AD5621 采用通用的三线串行接口,时钟速率最高可达 30 MHz,兼容 SPI、QSPI、MICROWIRE 和 DSP 接口标准。 AD5601/AD5611/AD5621 的参考电压源自电源输入,因此可提供最宽的动态输出范围。这些器件集成了上电复位电路,可确保 DAC 输出在上电时为 0 V,并保持该状态直至向器件进行有效写入操作。 AD5601/AD5611/AD5621 具备掉电功能,在 3 V 电源下可将功耗降至典型值 0.2 μA。 它们还能在掉电模式下通过软件选择输出负载。可通过串行接口将器件置于掉电模式。 这些器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。小封装和低功耗的结合,使这些微功耗 DAC 器件非常适合电平设置应用,例如在空间受限和对功耗敏感的应用中产生偏置电压或控制电压。

商品特性

  • 6 引脚 SC70 和 LFCSP 封装
  • 微功耗运行:在 5 V 电源下最大功耗 100 μA
  • 在 3 V 电源下掉电时典型功耗为 0.2 μA
  • 2.7 V 至 5.5 V 电源供电
  • 设计上保证单调性
  • 带欠压检测的上电复位至 0 V
  • 3 种掉电功能
  • 带施密特触发输入的低功耗串行接口
  • 片上输出缓冲放大器,轨到轨操作
  • SYNC 中断功能
  • 最小化零码误差
  • AD5601 带缓冲 8 位 DAC B 版本:±0.5 LSB 积分非线性(INL)
  • AD5611 带缓冲 10 位 DAC B 版本:±0.5 LSB 积分非线性(INL);A 版本:±4 LSB 积分非线性(INL)
  • AD5621 带缓冲 12 位 DAC B 版本:±1 LSB 积分非线性(INL);A 版本:±6 LSB 积分非线性(INL)

应用领域

  • 电压电平设置
  • 便携式电池供电仪器
  • 数字增益和失调调整
  • 可编程电压和电流源
  • 可编程衰减器
