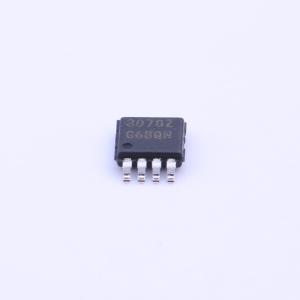

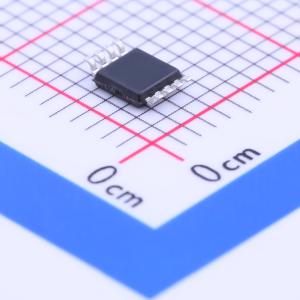

ISL83078EIUZA

ISL8307XE是3.3V供电的单收发器，符合RS - 485和RS - 422平衡通信标准。这些设备总线电流极低(+125kV - 100mA)，因此它们为RS - 485总线提供真正的“1/8单位负载”。这允许网络上最多有256个收发器，而不违反RS - 485规范的32单位负载最大值，也无需使用中继器。例如，在远程公用事业仪表读数系统中，各个仪表读数通过RS - 485网络路由到集中器，因此允许的高节点数可最大限度地减少所需中继器的数量。 接收器(Rx)输入采用“完全故障安全”设计，确保在Rx输入悬空、短路或端接但未驱动时，Rx输出为逻辑高电平。 热插拔电路确保在电源稳定时，Tx和Rx输出保持高阻抗状态。 ISL83070E至ISL83075E采用压摆率限制驱动器，可降低EMI，并最大限度地减少来自端接不当的传输线或多点应用中未端接短截线的反射。压摆率限制版本还包括接收器输入滤波，以增强在存在缓慢输入信号时的抗噪能力。 ISL83070E、ISL83071E、ISL83073E、ISL83076E、ISL83077E配置用于全双工(单独的Rx输入和Tx输出引脚)应用。半双工版本对Rx输入和Tx输出进行多路复用，以允许在8引脚封装中具有输出禁用功能的收发器。
