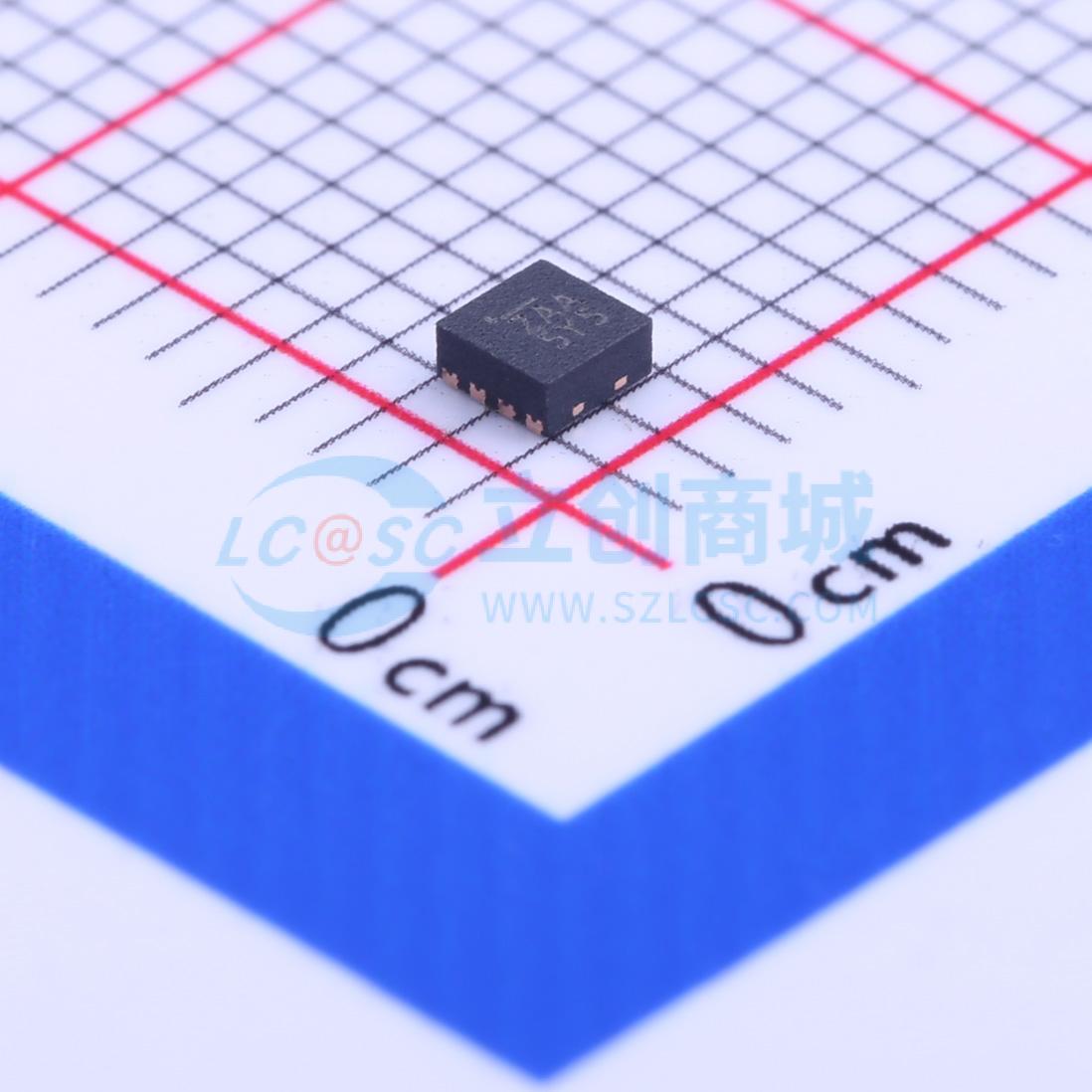

温馨提醒：图片仅供参考，商品以实物为准

MIC2250YML-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2250YML-TR
商品编号: C153258
商品封装: MLF-8(2x2)
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

MIC2250是一款通用的DC/DC升压开关稳压器，具有低噪声、EMI抑制电路和宽输出电流范围内的高效率。它专为对噪声敏感的手持电池供电应用进行了优化。一种专有的控制方法允许在整个输出电压和电流范围内保持低纹波。MIC2250集成了一个伪随机抖动功能，通过DITH引脚可将EMI水平降低多达10dB。

MIC2250设计用于4.7μH至22μH的电感值，并且在1μF至22μF的陶瓷电容下稳定工作。它在100mA时可达到高达90%的峰值效率，在1mA轻负载时具有80%的优秀效率。凭借内部34V/2A额定开关，MIC2250实现了高功率密度，能够在极小的空间内驱动大负载。

MIC2250-1采用5引脚超薄SOT-23封装，不启用抖动功能；而MIC2250-2则采用5引脚超薄SOT-23封装，启用了抖动功能。MIC2250还提供8引脚2mm x 2mm MLF无引线封装选项，工作结温范围为-40℃至+125℃。

商品特性

在300:1负载范围内效率超过80%
2.5V至5.5V输入电压范围
输出电压可调至32V
52μA（典型）静态电流
恒定峰值电流控制减少输出纹波
EMI降低电路
使用小陶瓷电容稳定
关断电流<1μA
UVLO和热关断
8引脚2mm x 2mm无引线MLF封装（MIC2250）
5引脚薄型SOT-23封装（MIC2250-1 & -2）
结温范围-40℃至+125℃

应用领域

LCD/OLED 显示偏压电源
CCD 偏压电源
移动电话、PDA、媒体播放器、GPS 导航设备
触感显示
局部 5V, 15V, 24V 电源轨

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	1.24V~32V
	输出电流	2A
	开关频率	-

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
