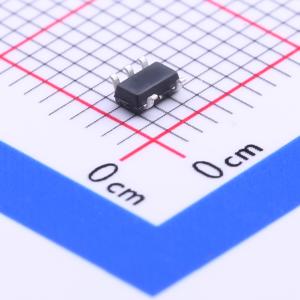

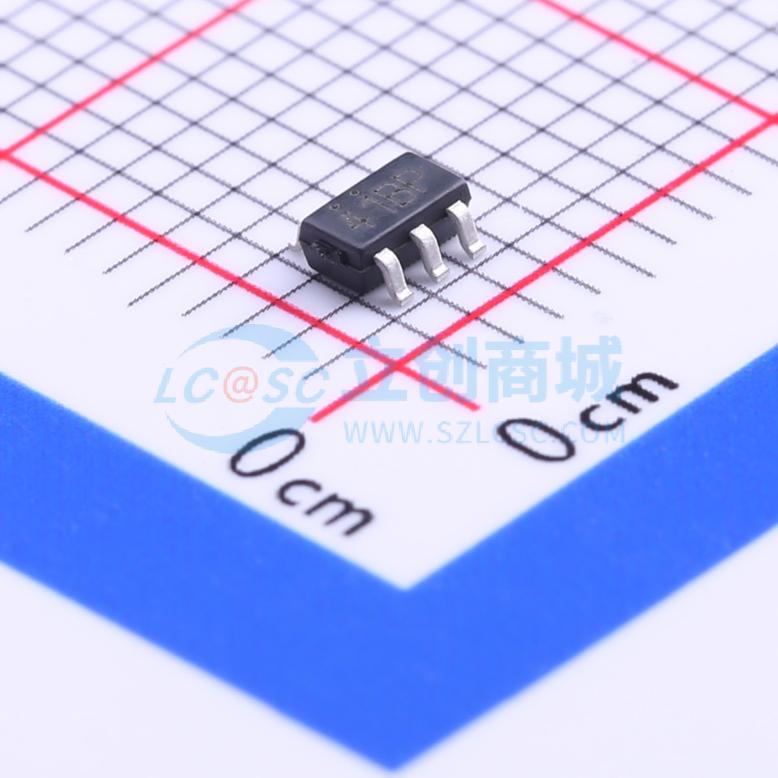

温馨提醒：图片仅供参考，商品以实物为准

LN8541MR-G

1.1MHz轨到轨输入/输出CMOS运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道,1.1MHz轨到轨输入/输出,CMOS运算放大器
品牌名称: natlinear(南麟)
商品型号: LN8541MR-G
商品编号: C153215
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	1.1MHz
	输入失调电压(Vos)	800uV
	输入失调电压温漂(Vos TC)	2.7uV/℃
	压摆率(SR)	52V/ms
	输入偏置电流(Ib)	0.5pA

商品概述

LN8541(单通道)是低成本，轨到轨输入/输出，电压反馈放大器。它提供了宽的共模输入电压范围及输出电压摆幅，其最低工作电压为 2.1V ，最高工作电压为 5.5V 。其温度范围超出工业标准： -40°C 到 +125°C。LN8541 能以 42μA 通道的低消耗电流提供高达 1.1MHz 的带宽。其极低的偏置电流 (0.5pA) ，使它非常适合用在积分器、光电二极管放大器及压电式敏感器等。轨到轨输入/输出的特性是设计专用集成电路的理想选择。

商品特性

低成本
轨到轨输入/输出
单位增益稳定
压摆率： 0.52(V/μs)
最小电源抑制比：72dB
最小共模抑制比：76dB
失调电压：典型值 0.8mV ，最大 3.5mV
增益带宽积：1.1MHz
极低的输入偏置电流： 0.5pA
工作电压范围： 2.1V 到 5.5V
输入电压范围：0.1V 到 +5.6V （ Vs=5.5V ）
静态电流： 42μA

应用领域

安全设备的监控
便携式设备
电池供电设备
信号处理
以低电源供电系统中传感器信号的处理
ASIC 输入或输出放大器
音频输出
手持设备
移动电话
笔记本电脑
PCMCIA 卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	输入失调电流(Ios)	0.5pA
	噪声密度(eN)	-
	共模抑制比(CMRR)	88dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	42uA
	输出电流	23mA
	工作温度	-40℃~+125℃
	单电源	2.1V~5.5V
