ADP7102ARDZ-5.0-R7

ADP7102是一款CMOS低压差线性稳压器，工作电压范围为3.3 V至20 V，可提供高达300 mA的输出电流。这款高输入电压LDO非常适合为工作在19 V至1.22 V电源轨上的高性能模拟和混合信号电路进行稳压。它采用先进的专有架构，具备高电源抑制比、低噪声特性，仅需一个1 μF的小型陶瓷输出电容，就能实现出色的线性和负载瞬态响应。 ADP7102提供七种固定输出电压选项和一个可调版本，通过外部反馈分压器，输出电压范围可从1.22 V至VIN - VDO。 ADP7102的输出噪声电压为15 μV rms，且与输出电压无关。数字电源正常输出信号可让电源系统监控器检查输出电压的状态。用户可编程的精密欠压锁定功能便于对多个电源进行排序。 ADP7102提供8引脚、3 mm×3 mm LFCSP和8引脚SOIC封装。LFCSP封装提供了非常紧凑的解决方案，并且对于在小尺寸、薄型占位面积下需要高达300 mA输出电流的应用，还具有出色的热性能。

• 输入电压范围：3.3 V至20 V
• 最大输出电流：300 mA
• 低噪声：固定输出版本为15 μV rms
• 在10 kHz、VOUT = 3.3 V时，电源抑制比（PSRR）性能为60 dB
• 反向电流保护
• 低压差电压：在300 mA负载下为200 mV
• 初始精度：±0.8%
• 线性、负载和温度范围内的精度：-2%，+1%
• 低静态电流（VIN = 5 V），在300 mA负载下IGND = 750 μA
• 低关断电流：在VIN = 12 V时为40 μA
• 使用小型μF陶瓷输出电容即可保持稳定
• 7种固定输出电压选项：1.5 V、1.8 V、2.5 V、3 V、3.3 V、5 V和9 V
• 输出电压可从1.22 V调节至VIN - VDO
• 折返式电流限制和热过载保护
• 用户可编程精密欠压锁定/使能功能
• 电源正常指示

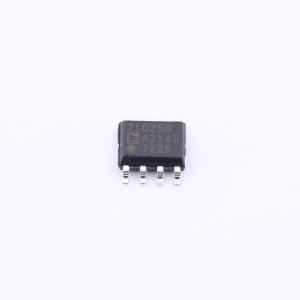

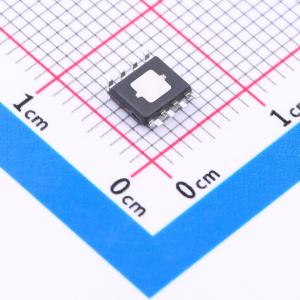

• 8引脚LFCSP和8引脚SOIC封装

• 对噪声敏感的应用的稳压：ADC、DAC电路、精密放大器、高频振荡器、时钟和锁相环
• 通信和基础设施
• 医疗保健
• 工业和仪器仪表
