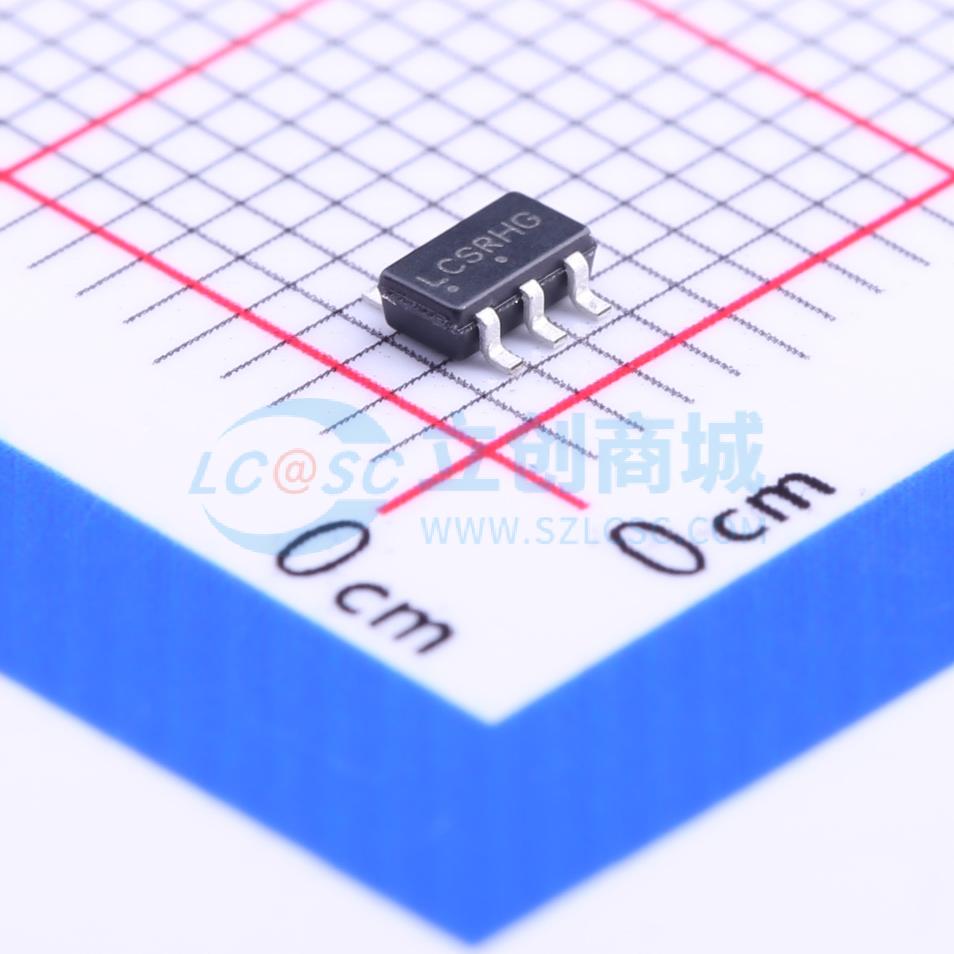

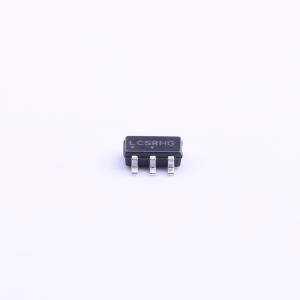

温馨提醒：图片仅供参考，商品以实物为准

NCP500SN18T1G

输入6V 输出1.8V~1.8V 150mA

描述: 低漏电压低噪声
品牌名称: onsemi(安森美)
商品型号: NCP500SN18T1G
商品编号: C153748
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

NCP500系列固定输出低压差线性稳压器专为便携式电池供电应用而设计，这些应用需要低噪声运行、快速使能响应时间和低压差。该器件无需外部噪声旁路电容即可实现低噪声性能。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻，以及限流和温度限制保护电路。NCP500设计用于搭配低成本陶瓷电容，且需要最小1.0 μF的输出电容。

商品特性

150 mA时超低压差电压为170 mV
快速使能开启时间为20 μs
1.8 V至6.0 V的宽工作电压范围
出色的线性和负载调节能力
2.5%的高精度输出电压
使能端可由1.0 V逻辑直接驱动
无旁路电容时典型均方根噪声电压为50 μV（带宽 = 10 Hz至100 kHz）
非常小的DFN 2x2.2封装
适用于汽车及其他需要独特场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些是无铅器件

应用领域

对噪声敏感的电路 - 压控振荡器（VCO）、射频级等
开关电源（SMPS）后级稳压
手持式仪器
摄像机和相机

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(3000个/圆盘，最小起订量 9000 个)

个

起订量：9000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.8V
	输出电流	150mA
	电源纹波抑制比(PSRR)	62dB@(1kHz)

	属性	参数值
	压差	270mV@(150mA)
	静态电流(Iq)	175uA
	噪声	50uVrms
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
