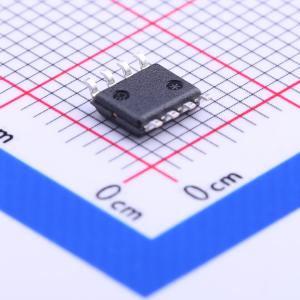

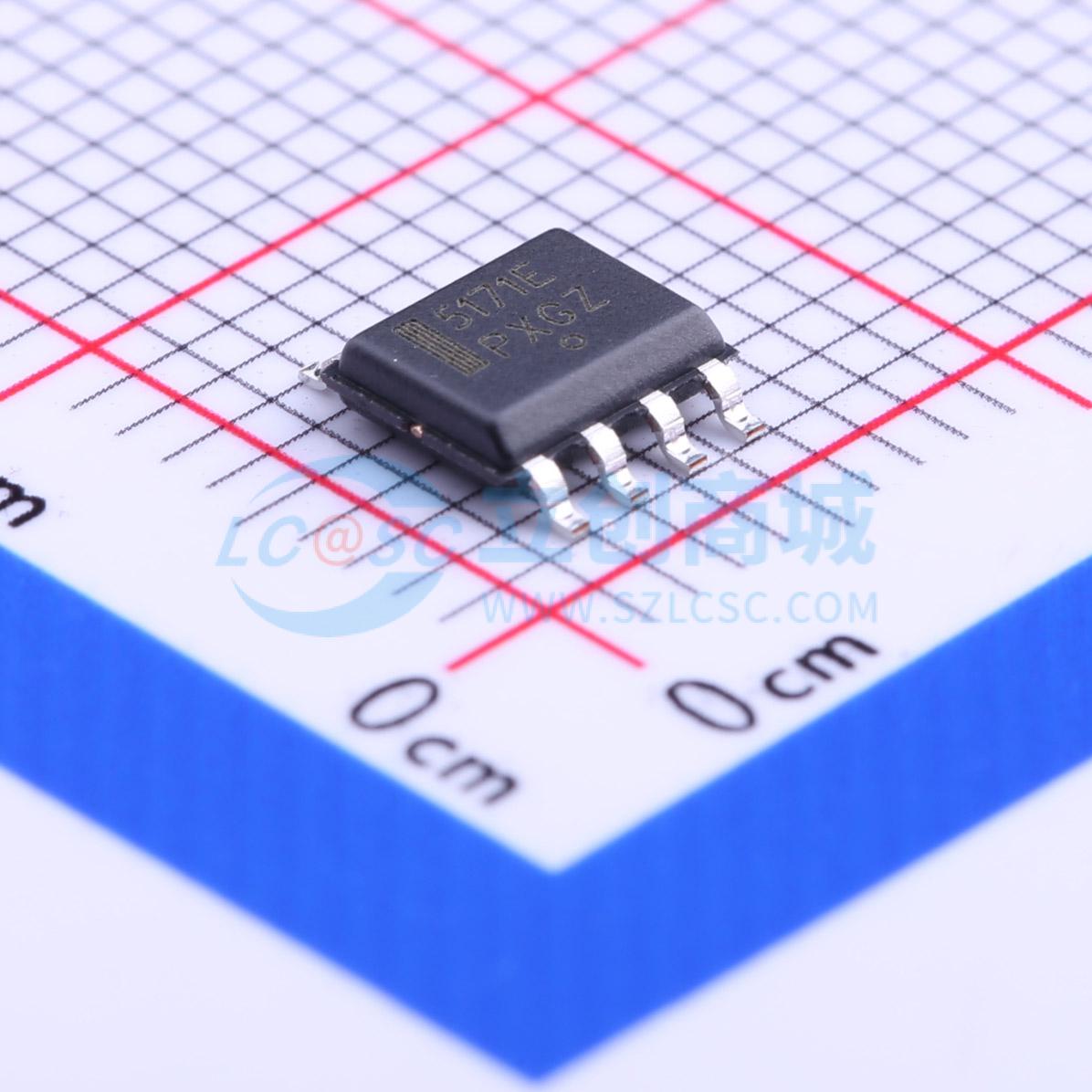

NCV5171EDR2G

描述: NCV5171/73 是一款高效率的1.5 A集成开关DC-DC升压转换器,工作频率为280kHz或560kHz,输入电压范围为2.7 V至30 V,适用于多种电源配置,包括升压、反激、正激、反相和SEPIC。该芯片采用电流模式架构,具有过流保护、热关断等功能。
品牌名称: onsemi(安森美)
商品型号: NCV5171EDR2G
商品编号: C153772
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

NCV5171/73 产品是具有高效率、1.5A 集成开关的280kHz/560kHz开关稳压器。这些器件的工作输入电压范围广泛，从2.7V到30V。设计的灵活性使得芯片能够在大多数电源配置中工作，包括升压、反激、正向、反相和SEPIC。IC利用了电流模式架构，这允许出色的负载和线路调节，以及限制电流的实际手段。高频操作与高度集成的稳压电路相结合，可以实现极其紧凑的电源解决方案。电路设计包括频率同步、关断和用于正电压调节的反馈控制等功能。这些部件与LT1372/1373引脚兼容。

商品特性

集成电源开关：保证1.5A
宽输入范围：2.7V至30V
高频允许使用小型元件
最少外部元件
易于外部同步
内置过流保护
频率回折在过流情况下减少元件压力
带有迟滞的热关断
关断电流：最大50μA
与LT1372/1373引脚对引脚兼容
NCV前缀适用于汽车及其他需要独特现场和控制变更要求的应用
工作温度范围：-40℃至125℃
这些是无铅设备

数据手册PDF

放大查看下载PDF

交货周期

订货145-147个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.7V~30V
	输出电压	-
	输出电流	1.5A
	开关频率	280kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC；反相式；正激式；反激式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	-
