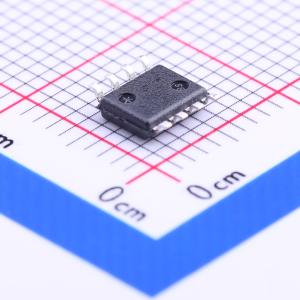

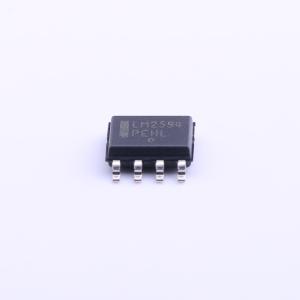

温馨提醒：图片仅供参考，商品以实物为准
LM2594DADJR2G
5V/0.5A降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2594是一款单片集成电路,适用于设计高效降压型开关稳压器。它能够驱动0.5A负载,具有良好的线路和负载调节性能。该器件内部补偿,减少了外部组件数量,简化了电源设计。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LM2594DADJR2G
- 商品编号
- C153777
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 500mA | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2594稳压器是一种单片集成电路，旨在简化降压开关调节器（降压转换器）的设计。它可以驱动0.5A的负载，并具有出色的线性和负载调节性能。提供可调输出版本，并且内部进行了补偿，以减少外部元件的数量，从而简化电源设计。
由于LM2594转换器是开关模式电源，因此与流行的三端线性稳压器相比，其效率显著更高，尤其是在输入电压较高的情况下。LM2594的工作频率为150kHz，这允许使用比低频开关调节器所需的更小尺寸的滤波元件。它提供标准8引脚PDIP和8引脚表面贴装封装。
主要特性包括：
- 可调输出电压范围：1.23V至37V
- 保证0.5A输出负载电流
- 宽输入电压范围，最高可达40V
- 150kHz固定频率内部振荡器
- TTL关断功能
- 低功耗待机模式，通常为50μA
- 热关断和电流限制保护
- 内部环路补偿
- 湿度敏感等级（MSL）等于1
- 无铅设备
应用包括：
- 简单高效的降压（降压）调节器
- 线性稳压器的高效预调节器
- 板载开关调节器
- 正转负转换器（降压-升压）
- 负压升压转换器
- 电池充电器的电源供应
应用领域
- 简单高效的降压（Buck）调节器
- 用于线性调节器的高效预调节器
- 板载开关调节器
- 正到负转换器（升降压）
- 负电压升压转换器
- 电池充电器电源供应
