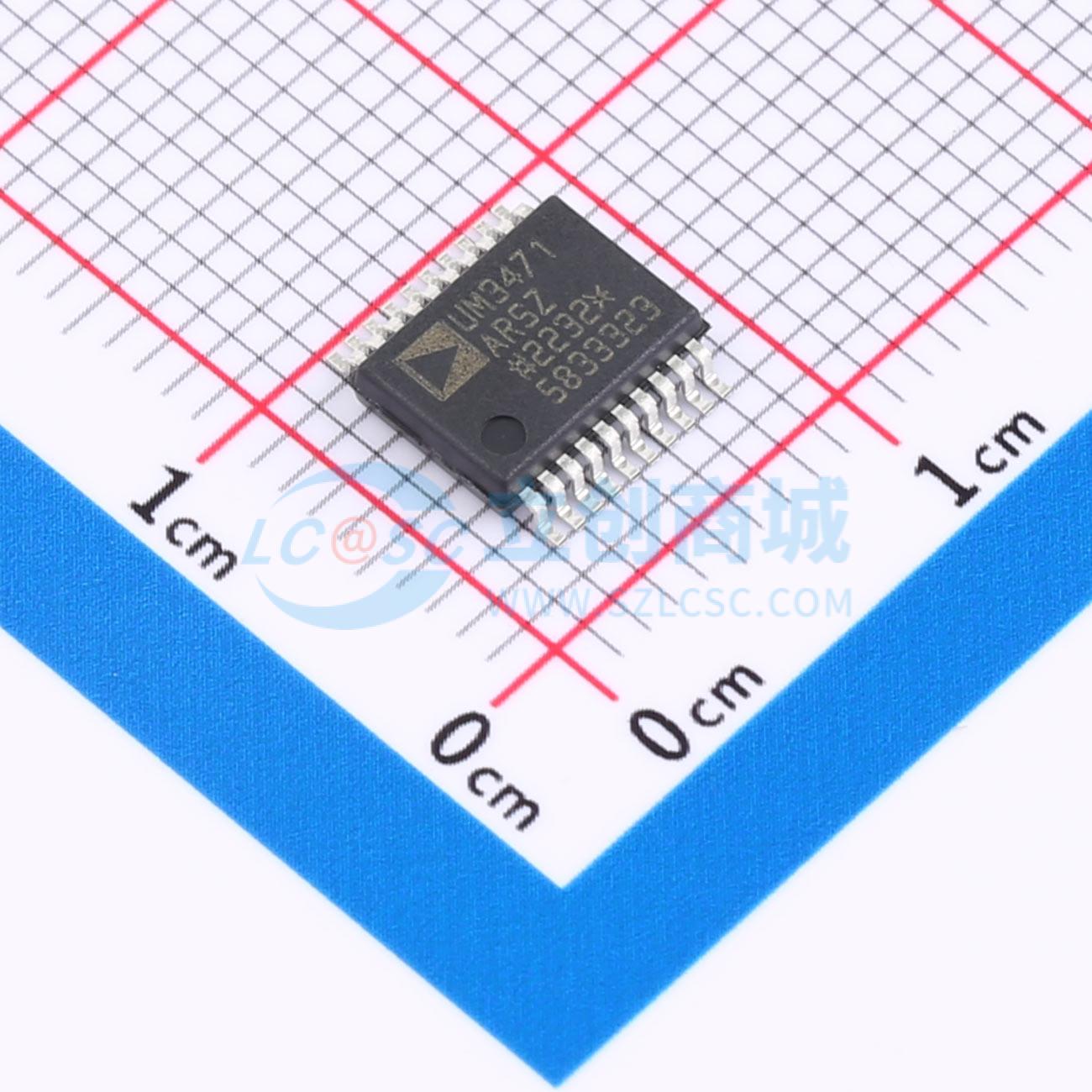

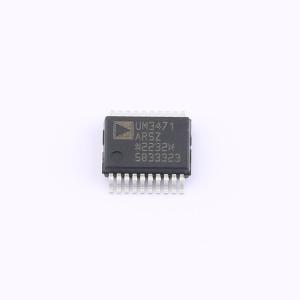

温馨提醒：图片仅供参考，商品以实物为准

ADUM3471ARSZ-RL7

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道数字隔离器，集成PWM控制器和变压器驱动器，用于隔离式直流到直流转换器。基于iCoupler芯片级变压器技术隔离逻辑信号，集成变压器驱动器和隔离次级侧控制为隔离式直流到直流转换器提供更高效率。直流到直流转换器可从5.0V输入电源或3.3V电源提供3.3V至24V的高达2W稳压隔离电源，无需在2W隔离设计中使用单独的隔离式直流到直流转换器。提供四种独立的隔离通道，有多种通道配置和数据速率。
品牌名称: ADI(亚德诺)
商品型号: ADUM3471ARSZ-RL7
商品编号: C153784
商品封装: SSOP-20
包装方式: 编带
商品毛重: 1.16克(g)

商品参数

商品概述

ADuM3470/ADuM3471/ADuM3472/ADuM3473/ADuM3474器件是四通道数字隔离器，集成了用于隔离式直流-直流转换器的PWM控制器和变压器驱动器。该直流-直流转换器可通过5.0 V输入电源或3.3 V电源，提供3.3 V至24 V的高达2 W稳压隔离电源。这消除了2 W隔离设计中对单独隔离式直流-直流转换器的需求。iCoupler芯片级变压器技术用于隔离逻辑信号，集成的变压器驱动器和隔离式次级侧控制为隔离式直流-直流转换器提供了更高的效率。最终形成了一种小尺寸的全隔离解决方案。ADuM347x隔离器以多种通道配置和数据速率提供四个独立的隔离通道。

商品特性

隔离式PWM控制器
集成变压器驱动器
稳压可调输出：3.3 V至24 V
2 W输出功率
5.0 V输出、400 mA保证负载下效率达70%
四路直流至25 Mbps（NRZ）信号隔离通道
20引脚SSOP封装
高温工作：最高105℃
高共模瞬态抗扰度：>25 kV/μs
200 kHz至1 MHz可调振荡器频率
上电软启动功能
逐脉冲过流保护
热关断
安全和法规认证 UL认证：根据UL 1577标准，2500 V rms持续1分钟 CSA组件验收通知#5A VDE合格证书 DIN V VDE V 0884-10（VDE V 0884-10）：2006-12 V10RM = 560 V峰值
符合汽车应用要求

应用领域

RS-232/RS-422/RS-485收发器
工业现场总线隔离
电源启动偏置和栅极驱动
隔离式传感器接口
过程控制
汽车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	最大数据速率	25Mbps
	隔离电压(Vrms)	2500
	CMTI(kV/us)	35kV/us

	属性	参数值
	工作温度	-
	工作电压(VCCA)	4.5V~5.5V
	工作电压(VCCB)	4.5V~5.5V
	传播延迟(tpd)	45ns
