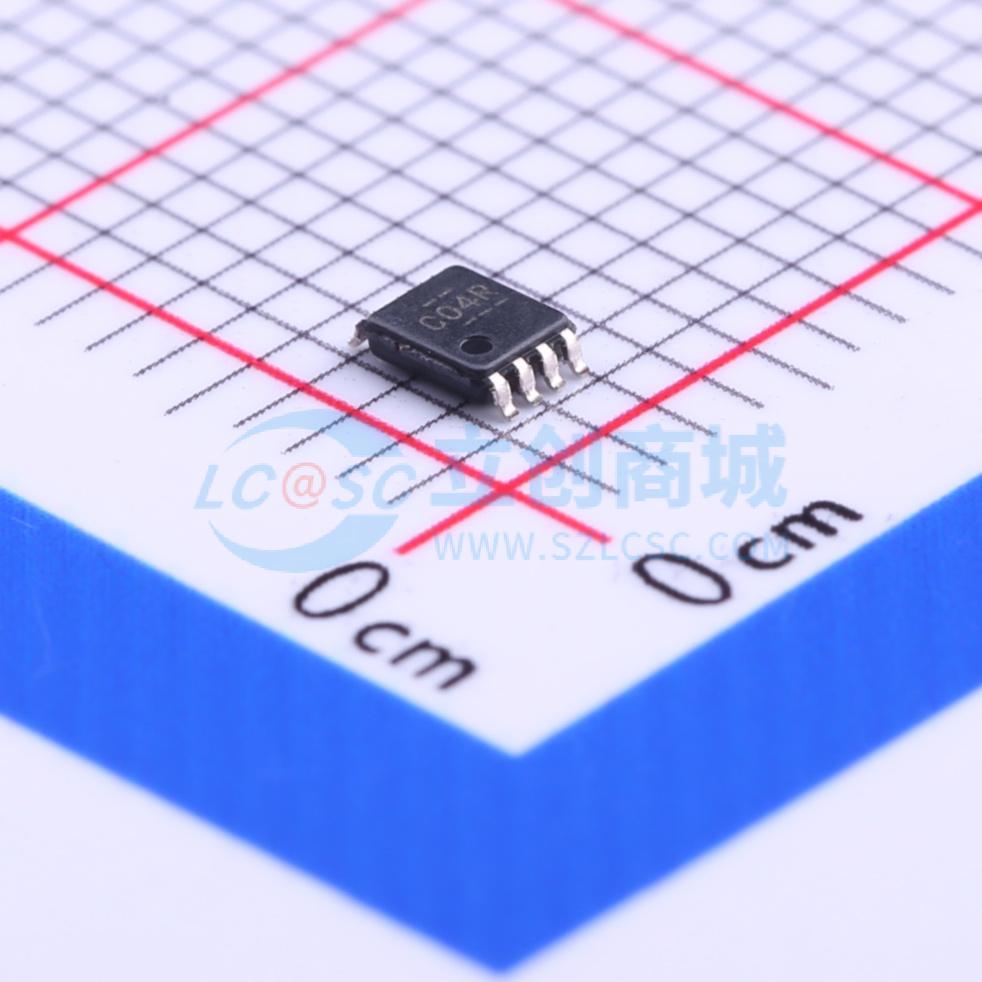

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC3G04DCUR
三反相门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC3G04 3 通道、1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC3G04DCUR
- 商品编号
- C153799
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 3.8V；2.4V | |
| 低电平范围(VOL) | 750mV | |
| 传播延迟(tpd) | 4.1ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
这三重反相器设计用于1.65V至5.5V的工作电压。SN74LVC3G04器件执行布尔函数Y = A̅。
NanoFree封装技术是IC封装概念上的一个重大突破，它直接使用裸片作为封装。
该器件针对部分断电应用进行了全面规定，使用Ioff电路。Ioff电路可以禁用输出，防止在断电时电流通过器件反向流动造成损坏。
