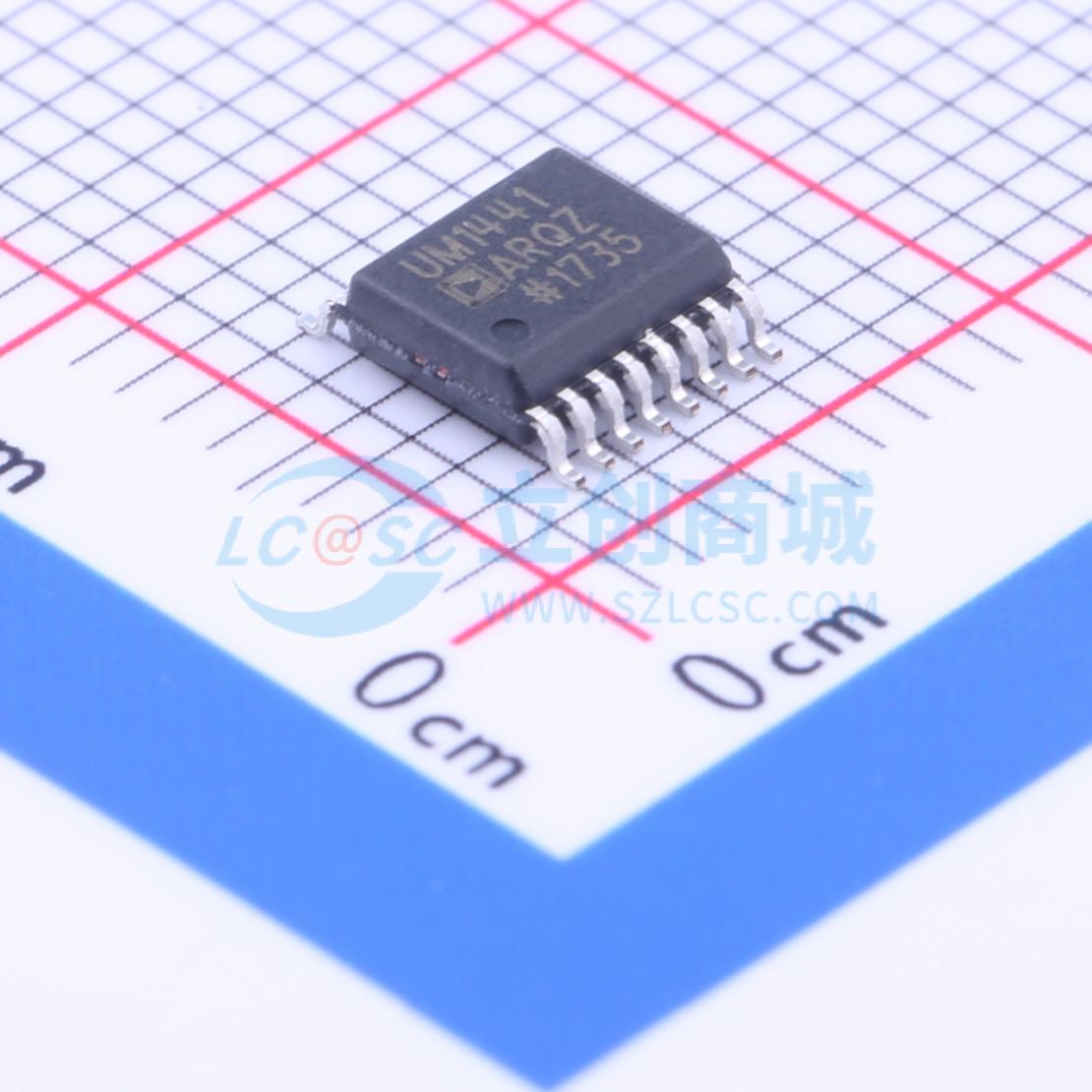

温馨提醒：图片仅供参考，商品以实物为准
ADUM1441ARQZ-RL7
微功率四通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微功耗四通道数字隔离器，默认高电平（3/1通道方向性）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM1441ARQZ-RL7
- 商品编号
- C153785
- 商品封装
- QSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 2Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 25kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 2.25V~3.6V | |
| 工作电压(VCCB) | 2.25V~3.6V | |
| 传播延迟(tpd) | 80ns |
商品概述
ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447是基于iCoupler技术的微功耗、4通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，提供了优于光耦合器等替代方案的出色性能特性。 ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447系列的四通道2.5 kV数字隔离器件采用小型16引脚QSOP和20引脚SSOP封装，与宽体SOIC封装的隔离器相比，可节省近70%的电路板空间。 这些器件能够承受高隔离电压，并符合UL和CSA等监管要求。除了节省空间外，ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447还可在低至2.25 V的电源下工作。 尽管功耗较低，但ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447的所有型号均能提供小于8 ns的低脉冲宽度失真。此外，每个型号都有一个输入毛刺滤波器，可防止外部噪声干扰。
商品特性
- 超低功耗运行
- 3.3 V工作（典型值）：每通道静态电流5.6 μA（刷新启用）；每通道静态电流0.3 μA（刷新禁用）；每通道典型动态电流148 μA/Mbps
- 2.5 V工作（典型值）：每通道静态电流3.1 μA（刷新启用）；每通道静态电流0.1 μA（刷新禁用）；每通道典型动态电流117 μA/Mbps
- 小型16引脚QSOP和20引脚SSOP封装
- 双向通信
- 高达2 Mbps的数据速率（NRZ）
- 高温运行：125℃
- 高共模瞬态抗扰度：>25 kV/μs
- 安全和监管认证：
- UL 1577组件认可计划：根据UL 1577，QSOP封装1分钟2500 V rms；根据UL 1577，SSOP封装1分钟3750 V rms
- CSA组件验收通知5A
- VDE合格证书DIN V VDE V 0884-10（VDE V 0884-10）：2006 - 12：QSOP封装VIORM = 565 VPEAK；SSOP封装VIORM = 849 VPEAK
- IECEx和ATEX本质安全Sira 0518 II 1G Ex ia IIC Ga
应用领域
- 通用、低功耗多通道隔离
- 1 MHz、低功耗外设接口（SPI）
- 4 mA至20 mA环路过程控制
