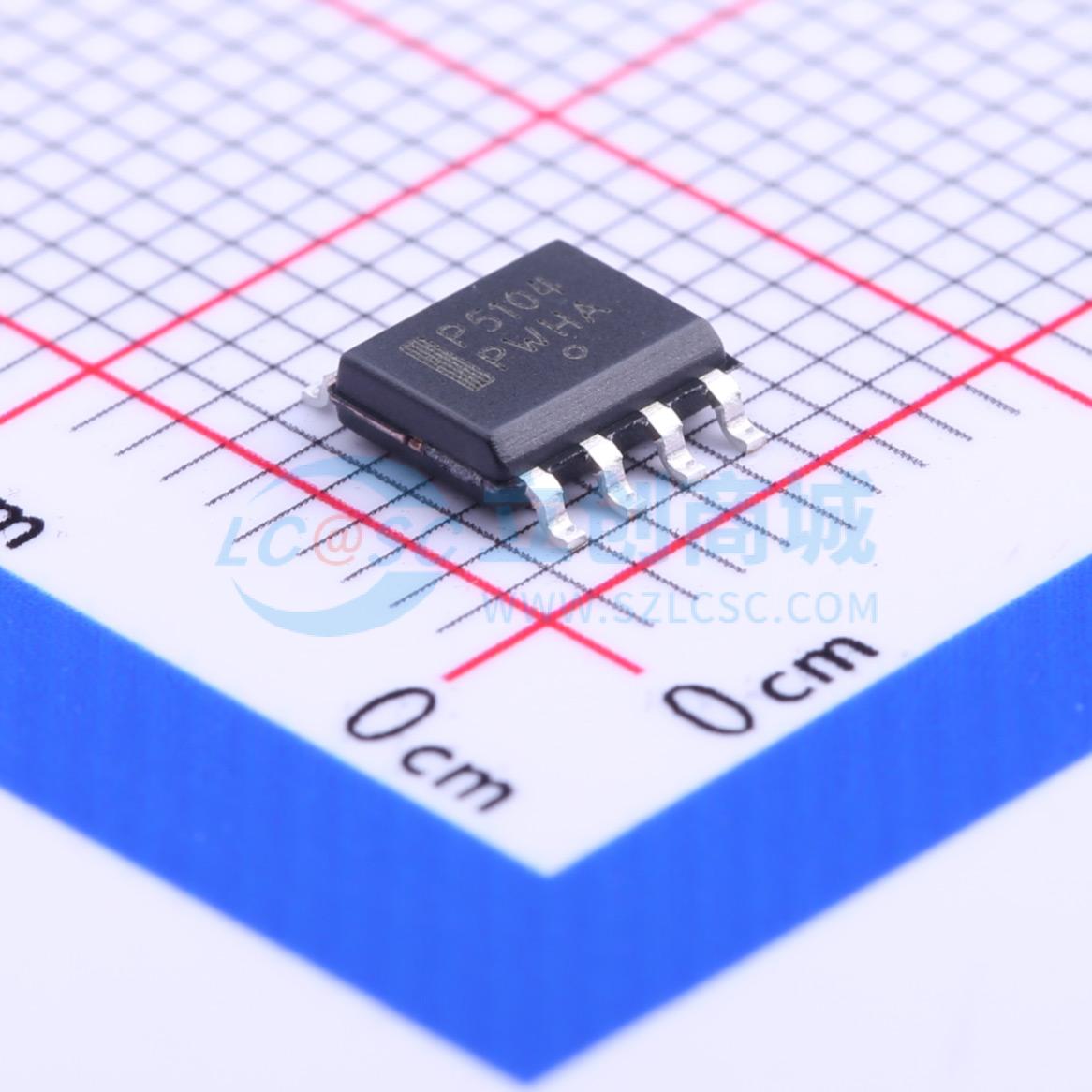

NCP5104DR2G
高压半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP5104是一款高压功率栅极驱动器，提供两个输出，可直接驱动以半桥配置排列的2个N沟道功率MOSFET或IGBT。它采用自举技术，以确保对高端功率开关进行适当驱动。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP5104DR2G
- 商品编号
- C153763
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 500mA | |
| 拉电流(IOH) | 250mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 85ns | |
| 下降时间(tf) | 35ns | |
| 传播延迟 tpLH | 620ns | |
| 传播延迟 tpHL | 100ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
NCP5104是一款高压功率栅极驱动器，提供两个输出，可直接驱动以半桥配置排列的2个N沟道功率MOSFET或IGBT。它采用自举技术，以确保正确驱动高端功率开关。
商品特性
- 高压范围：高达600 V
- dV/dt抗扰度 ±50 V/nsec
- 栅极驱动电源范围为10 V至20 V
- 高低驱动输出
- 输出源/灌电流能力为250 mA / 500 mA
- 与3.3 V和5 V输入逻辑兼容
- 输入引脚最高可达VCC摆幅
- 为信号传播将允许的负桥引脚电压摆幅扩展至 -10 V
- 两个通道之间的传播延迟匹配
- 1个带内部固定死区时间（520 ns）的输入
- 两个通道均具备欠VCC锁定（UVLO）功能
- 引脚与行业标准兼容
- 带有NCV前缀，适用于汽车及其他有独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- 半桥功率转换器
