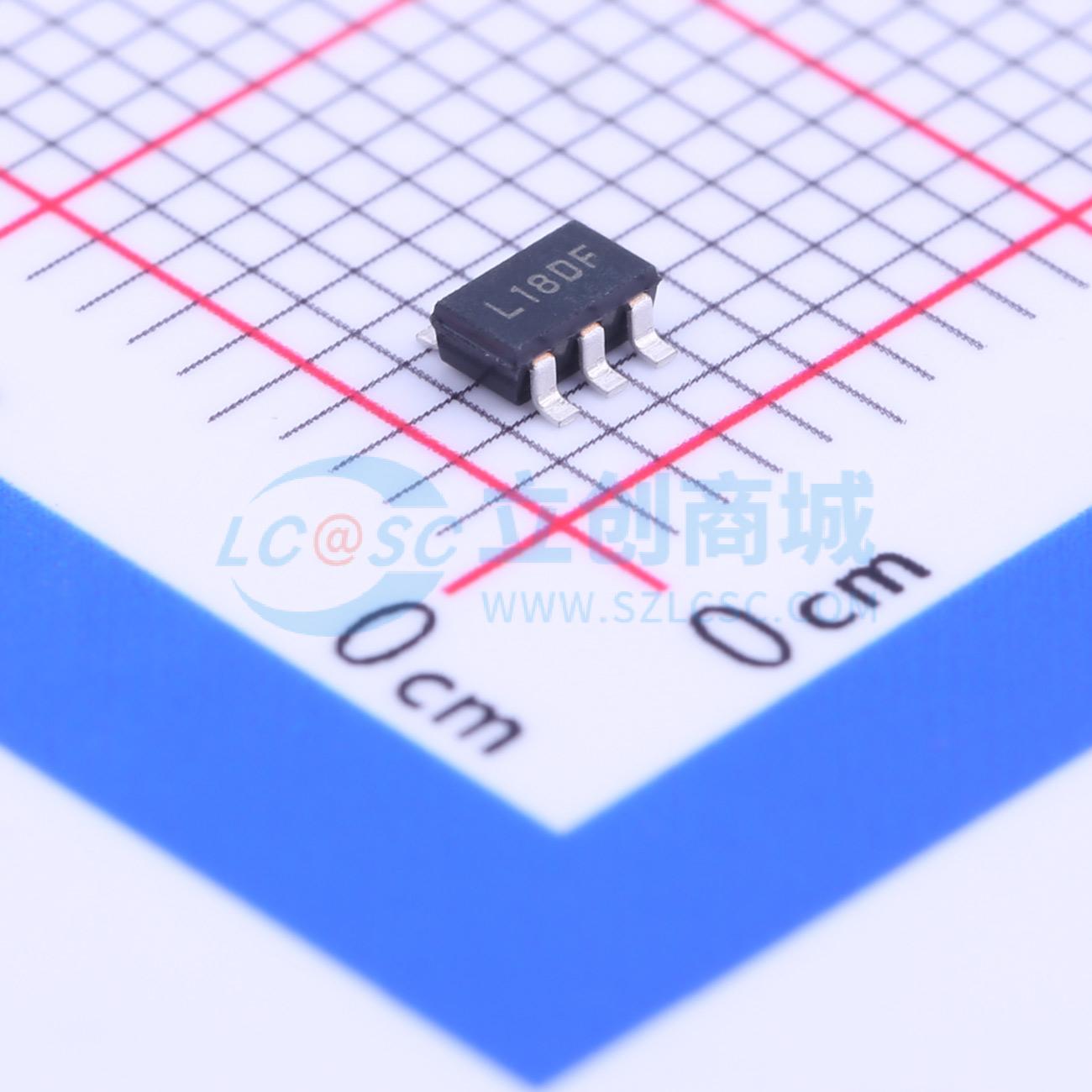

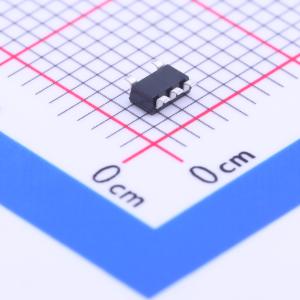

温馨提醒：图片仅供参考，商品以实物为准
NCP4688DSN18T1G
输入5.25V 输出1.8V 150mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP4688DSN18T1G
- 商品编号
- C153737
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.25V | |
| 输出电压 | 1.8V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 80dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 290mV@(150mA) | |
| 静态电流(Iq) | 80uA | |
| 噪声 | 10uVrms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP4688是一款CMOS 150 mA低压差（LDO）线性稳压器，输出电压精度高，具备低噪声输出电压和高纹波抑制能力。在任何输出电压下，输出噪声通常低至10 μVrms。常用的SOT23 - 5封装和小型#DFN 1x1封装适用于工业应用、便携式通信设备和射频模块。
商品特性
- 工作输入电压范围：2 V至5.25 V
- 输出电压范围：1.2至4.8 V（以0.1 V步进可选）
- 输出电压精度：±1%
- 输出噪声：10 μVrms
- 线性调整率：0.02%/V
- 限流电路
- 高电源抑制比（PSRR）：1 kHz时为80 dB，10 kHz时为75 dB
- 提供SOT - 23 - 5和μpFN 1.0 x 1.0 mm封装
- 这些器件为无铅产品
应用领域
- 家用电器、工业设备
- 有线电视盒、卫星接收器、娱乐系统
- 汽车音响设备、导航系统
- 笔记本电脑适配器、液晶电视、无绳电话和专用局域网系统
- 射频模块
