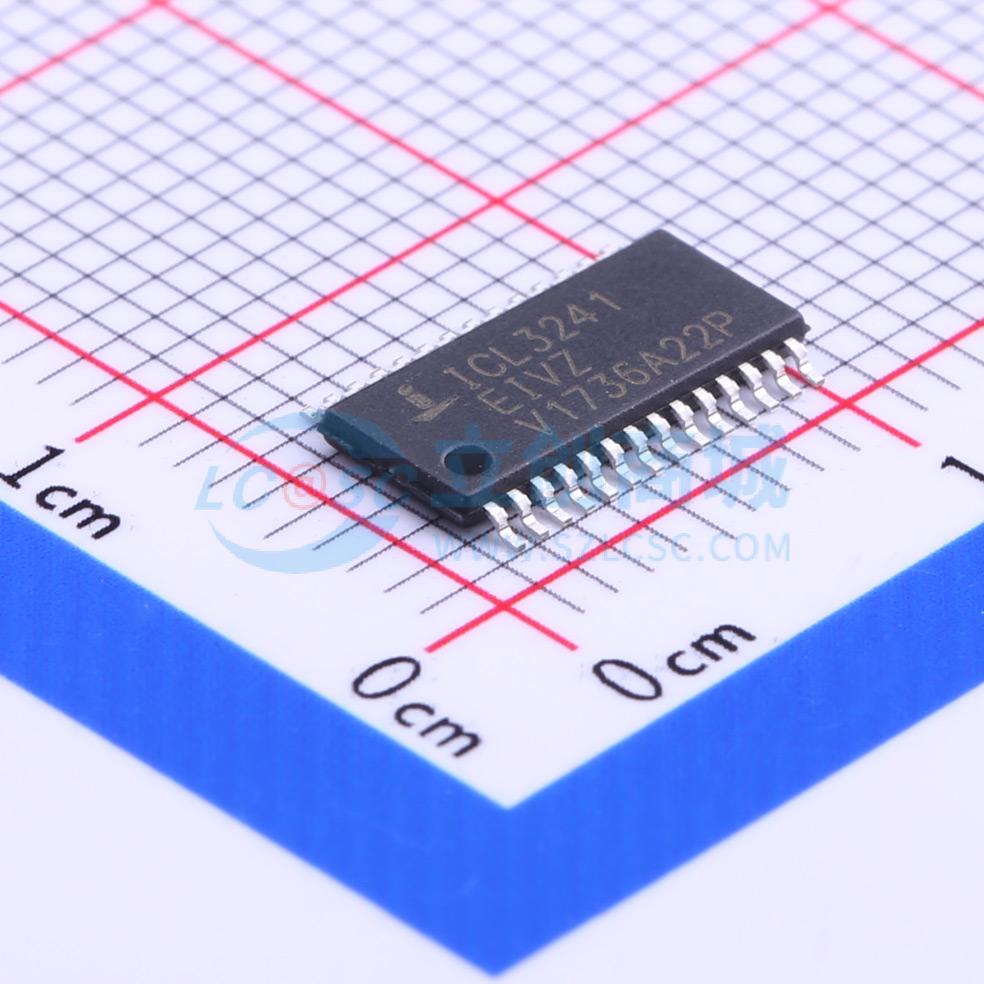

ICL3241EIVZ

Intersil ICL32x×E 系列器件是工作电压为 3.0V 至 5.5V 的 RS - 232 收发器，即便在 VCC = 3.0V 时，也能满足 EIA/TIA - 232 和 V.28/V.24 标准。此外，它们在发射器输出端和接收器输入端（RS232 引脚）提供 ±15kV 的 ESD 保护（IEC61000 - 4 - 2 气隙和人体模型）。目标应用包括个人数字助理（PDA）、掌上电脑、笔记本电脑和便携式计算机，在这些设备中，低工作功耗和更低的待机功耗至关重要。高效的片上电荷泵，结合手动和自动掉电功能（ICL3232E 除外），可将待机电源电流降至 1µA 的微安级。小尺寸封装以及使用小型、低容值电容，也有助于节省电路板空间。在最坏负载条件下，可保证数据速率高于 250kbps。该系列产品与仅支持 3.3V 的系统、3.3V 和 5.0V 混合系统以及仅支持 5.0V 的系统完全兼容。 ICL324XE 是具有 3 个驱动器和 5 个接收器的器件，可提供适用于笔记本电脑的完整串行端口。这两款器件还包含用于“唤醒”功能的同相常开接收器。 ICL3221E、ICL3223E 和 ICL3243E 具备自动掉电功能，可关闭片上电源和驱动器电路。当连接的外围设备关闭或移除 RS - 232 电缆时，该功能会自动开启，无需更改硬件或操作系统即可节省系统功耗。当任何接收器输入施加有效的 RS - 232 电压时，这些器件会再次上电。

• RS - 232 输入/输出引脚具备 ±15kV 的 ESD 保护（IEC61000）
• 可直接替代 MAX3221E、MAX3222E、MAX3223E、MAX3232E、MAX3241E、MAX3243E、SP3243E
• ICL3221E 是 5V MAX221E 的低功耗、引脚兼容升级版
• ICL3222E 是 5V MAX242E 和 SP312E 的低功耗、引脚兼容升级版
• ICL3232E 是 HIN232E、ICL232 及引脚兼容竞争器件的低功耗升级版
• RS - 232 在 VCC = 2.7V 时兼容
• 在 3V 电压下满足 EIA/TIA - 232 和 V.28/V.24 标准
• 无闩锁效应
• 片上电压转换器仅需四个外部 0.1µF 电容
• 具备手动和自动掉电功能
• 保证鼠标驱动能力（仅 ICL324×E）
• 接收器具有迟滞特性，可提高抗噪能力
• 保证最低数据速率为 250kbps
• 宽电源电压范围：单 +3V 至 +5.5V
• 掉电状态下低电源电流：1µA
• 提供无铅产品（符合 RoHS 标准）

• 任何需要 RS - 232 通信端口的系统
• 电池供电、手持和便携式设备
• 笔记本电脑、笔记本、掌上电脑
• 调制解调器、打印机和其他外围设备
• 数码相机
• 蜂窝/移动电话
