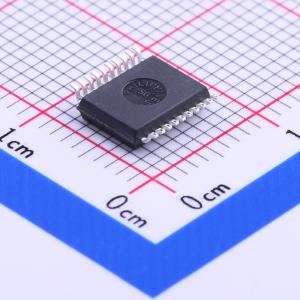

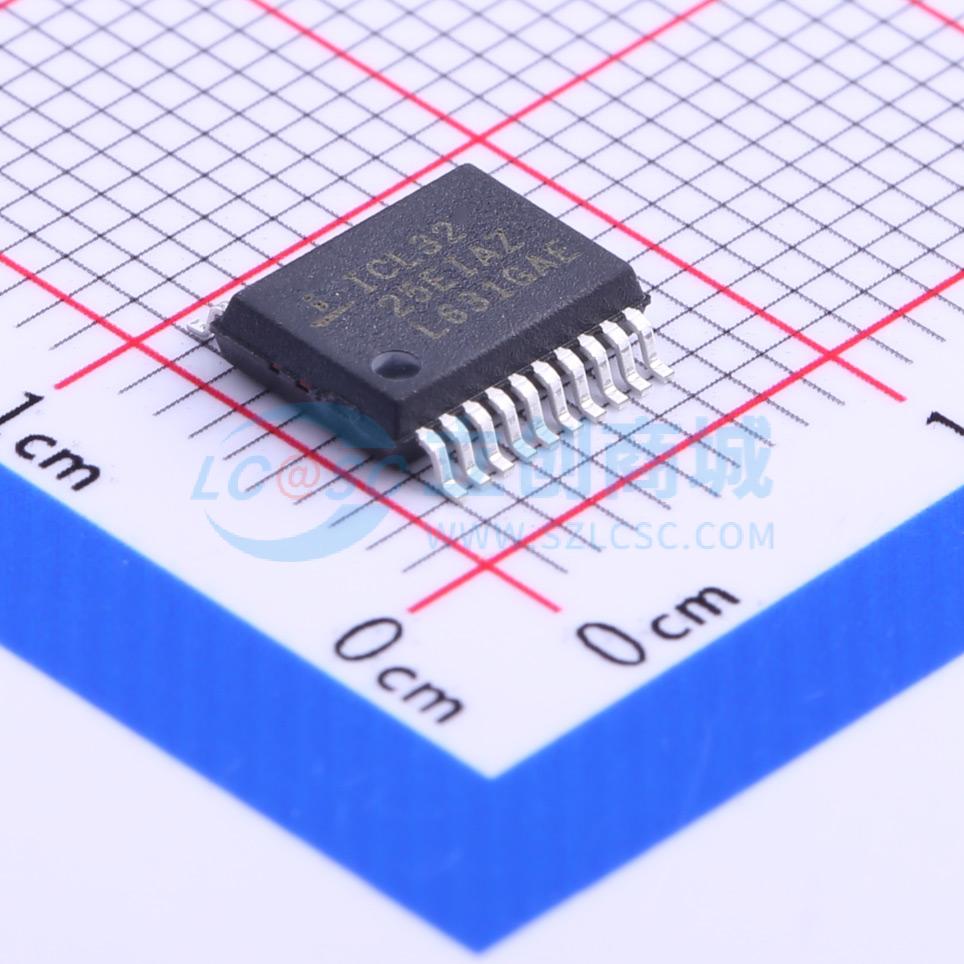

ICL3225EIAZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是3.0V至5.5V供电的RS-232发送器/接收器，即使在VCC = 3.0V时也能满足EIA/TIA-232和V.28/V.24规范。此外，它们在发送器输出和接收器输入（RS-232引脚）上提供±15kV ESD保护（IEC61000-4-2气隙和人体模型）。目标应用是对低工作功耗和更低待机功耗要求严格的PDA、掌上电脑以及笔记本电脑。高效的片上电荷泵，结合手动和增强型自动掉电功能，可将待机电源电流降至1μA。小尺寸封装和使用小容量、低阻值电容也可节省电路板空间。在最坏负载条件下，保证数据速率大于1Mbps。该系列与仅3.3V系统、3.3V和5.0V混合系统以及仅5.0V系统完全兼容。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ICL3225EIAZ
商品编号: C152377
商品封装: SSOP-20-208mil
包装方式: 管装
商品毛重: 0.351克(g)

商品参数

商品概述

Intersil的ICL3225E、ICL3227E和ICL3245E器件是3.0V至5.5V供电的RS - 232收发器，即使在VCC = 3.0V时，也能满足EIA/TIA - 232和V.28/V.24规范。此外，它们在发射器输出和接收器输入（RS - 232引脚）上提供±15kV的ESD保护（IEC61000 - 4 - 2气隙和人体模型）。目标应用包括个人数字助理（PDA）、掌上电脑、笔记本电脑和便携式计算机，在这些设备中，低工作功耗和更低的待机功耗至关重要。高效的片上电荷泵，结合手动和增强型自动掉电功能，可将待机电源电流降至1μA的涓流。小尺寸封装以及使用小型、低容值电容器，也确保了节省电路板空间。在最坏负载条件下，保证数据速率大于1Mbps。该系列产品与仅3.3V系统、3.3V和5.0V混合系统以及仅5.0V系统完全兼容。 ICL3245E是一款3驱动器、5接收器器件，提供适用于笔记本电脑的完整串行端口。它还包括一个用于“唤醒”功能的同相始终激活接收器。这些器件具有增强型自动掉电功能，可关闭片上电源和驱动器电路。当所有接收器和发射器输入在30秒内未检测到信号跳变时，就会发生这种情况。只要它们检测到任何发射器或接收器输入有跳变，这些器件就会自动恢复供电。

商品特性

无铅（符合RoHS标准）
RS - 232 I/O引脚ESD保护至±15kV（IEC61000）
手动和增强型自动掉电功能
可直接替代MAX3225E、MAX3227E、MAX3245E
VCC = 2.7V时与RS - 232兼容
3V时满足EIA/TIA - 232和V.28/V.24规范
无闩锁效应
片上电压转换器仅需四个外部0.1μF电容器
保证鼠标驱动能力（ICL3245E）
“准备好发送”指示输出（ICL3225E/ICL3227E）
接收器迟滞以提高抗噪能力
保证最小数据速率：1Mbps
发射器/接收器输入跳变点低偏斜：10ns
保证最小压摆率：24V/μs
宽电源范围：单±3V至+5.5V
掉电状态下低电源电流：1μA

应用领域

任何需要RS - 232通信端口的系统
电池供电、手持和便携式设备
笔记本电脑、笔记本、掌上电脑
调制解调器、打印机和其他外围设备
数码相机
蜂窝/移动电话

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(66个/管，最小起订量 1 个)

个

起订量：1 个66个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	1Mbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
