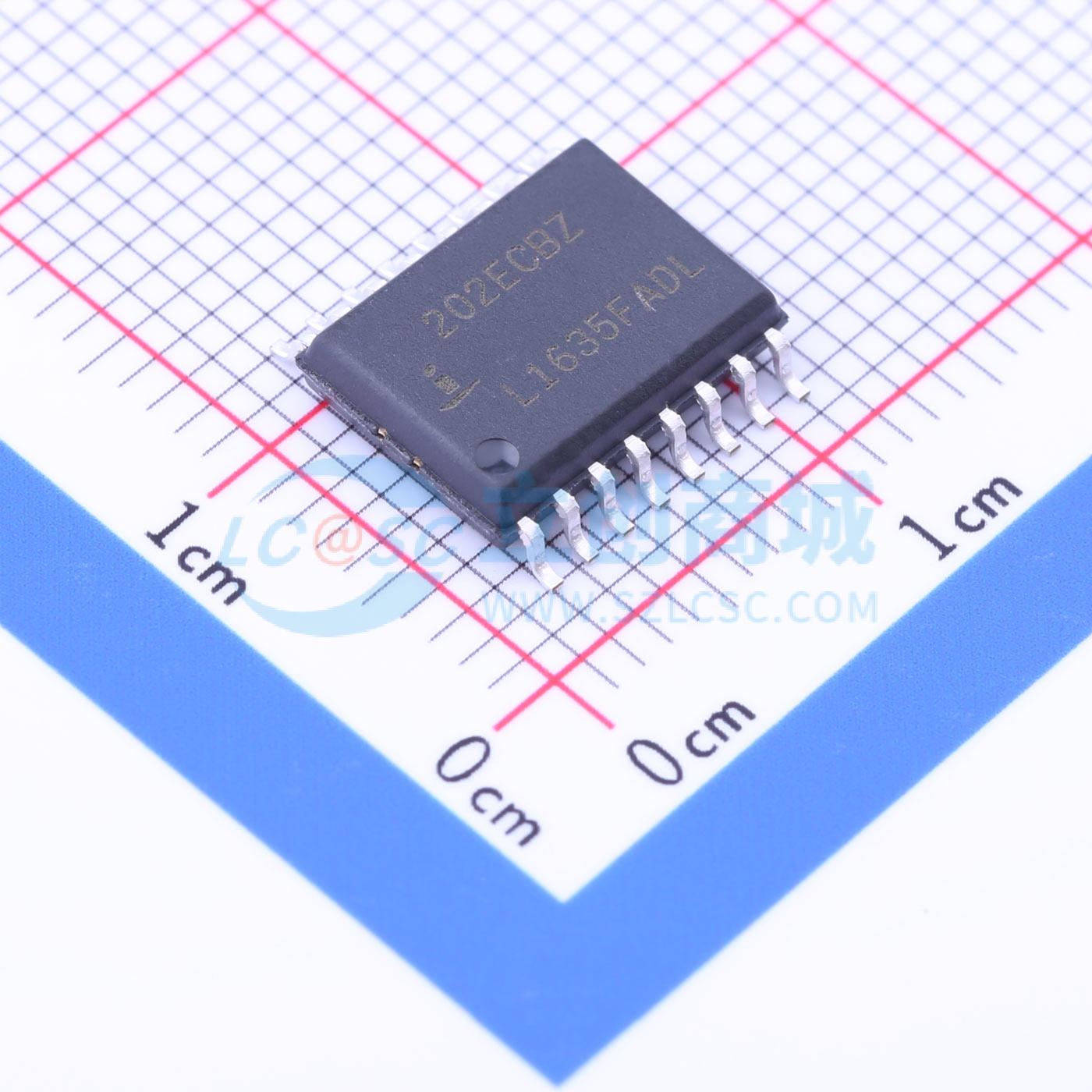

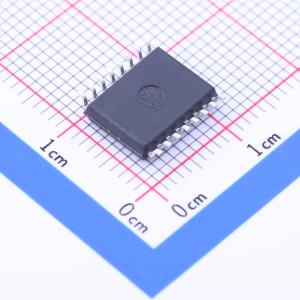

HIN202ECBZ-T

HIN202E、HIN206E、HIN207E、HIN208E、HIN211E、HIN213E、HIN232E系列RS - 232收发器接口电路符合所有EIA高速RS - 232E和V.28规范，特别适用于没有±12V电源的应用场景。重新设计的发射器电路提高了数据速率和转换速率，使其适用于ISDN和高速调制解调器。发射器输出和接收器输入具备±15KV ESD（静电放电）保护。它们只需一个+5V电源，并采用片上电荷泵电压转换器，可从5V电源产生+10V和 - 10V电源。该系列器件提供多种高速RS - 232收发器组合，以满足各种应用需求。 HIN206E、HIN211E和HIN213E具备低功耗关断模式，可在电池供电应用中节省能源。此外，HIN213E在关断模式下提供两个有源接收器，便于实现“唤醒”功能。 驱动器具有真正的TTL/CMOS输入兼容性、转换速率受限输出和300Ω断电源阻抗。接收器可处理高达±30V的输入，输入阻抗为3kΩ至7kΩ。接收器还具备迟滞特性，可大大提高抗噪能力。 HIN2XXE系列高速RS - 232收发器由单一+5V电源供电，功耗低，符合所有EIA RS232C和V.28规范。该电路分为三个部分：电荷泵、发射器和接收器。

• 可提供无铅加退火处理（符合RoHS标准）
• 与高速ISDN兼容：230kbits/s
• RS - 232 I/O引脚具备±15KV ESD保护（IEC61000）
• 符合所有RS - 232E和V.28规范
• 仅需0.1μF或更大的外部电容
• 关断模式下两个接收器保持有源（HIN213E）
• 仅需单一+5V电源
• 片上电压倍增器/反相器
• 低功耗（典型值）：5mA
• 低功耗关断功能（典型值）：1μA
• 三态TTL/CMOS接收器输出
• 多个驱动器：
  • +5V输入时输出摆幅为±10V
  • 300Ω断电源阻抗
  • 输出电流限制
  • 与TTL/CMOS兼容
• 多个接收器：
  • 输入电压范围为±30V
  • 输入阻抗为3kΩ至7kΩ
  • 0.5V迟滞以提高抗噪能力

• 任何需要高速RS - 232通信端口的系统
• 计算机：便携式、大型机、笔记本电脑
• 外设：打印机和终端
• 仪器仪表、UPS
• 调制解调器、ISDN终端适配器
