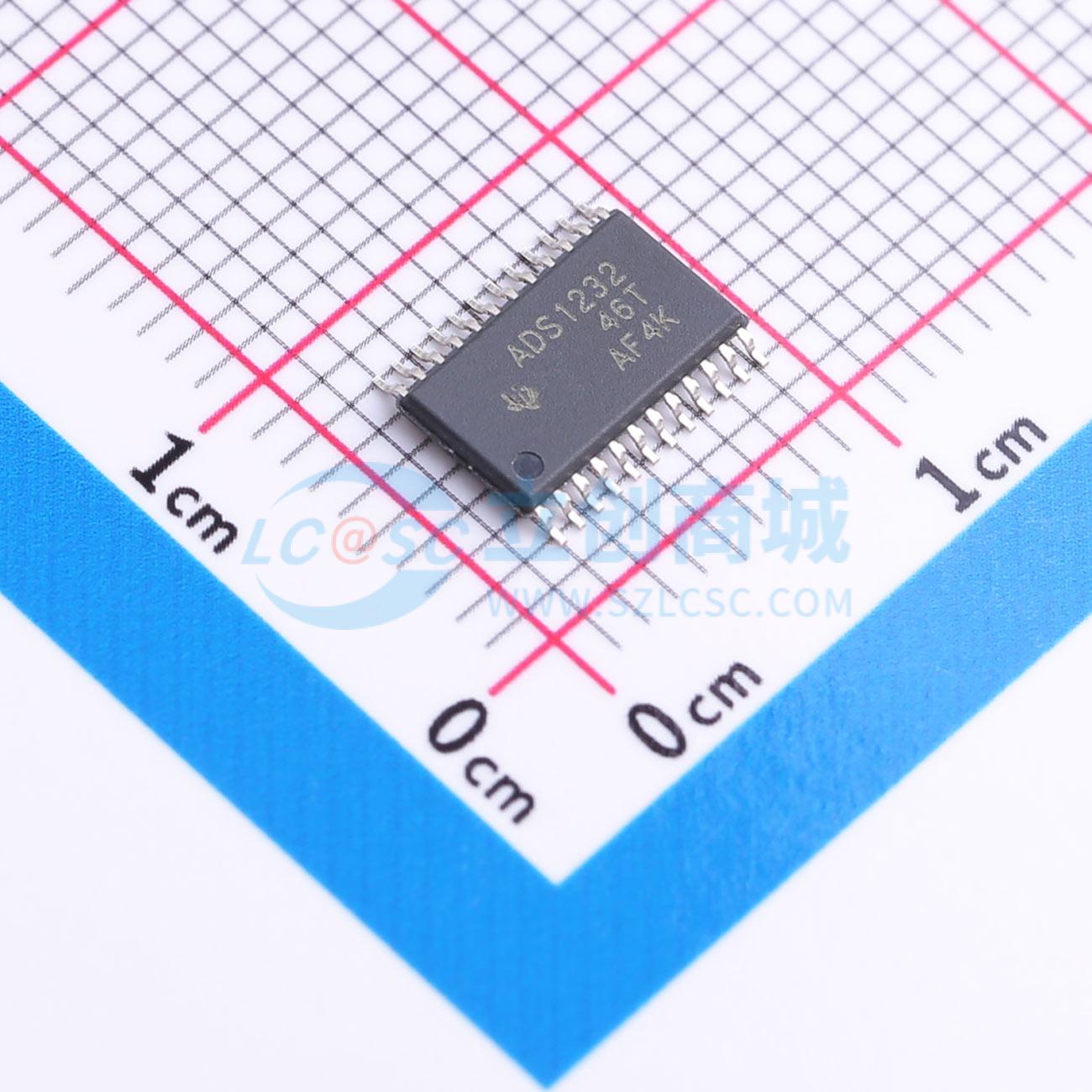

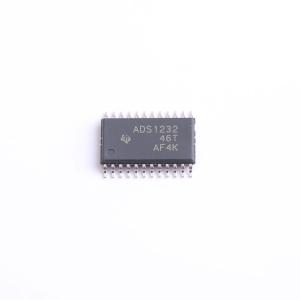

ADS1232IPW

ADS1232 和 ADS1234 (ADS123x) 是精密的 24 位模数转换器 (ADC)。凭借低噪声可编程增益放大器(PGA)、精密 Δ-Σ ADC 和内部振荡器，ADS123x 为桥式传感器应用（包括称重秤、应变仪和压力传感器）提供了一个完整的前端解决方案。 输入多路复用器 (MUX) 接受双路 (ADS1232) 或四路(ADS1234) 差分输入。ADS1232 还包含一个用于监测环境温度的温度传感器。低噪声 PGA 具有 1、2、64 或 128 的可选择增益，支持 ±2.5V、±1.25V、±39mV 或 ±19.5mV 的满量程差分输入。 Δ-Σ ADC 可提供最高 23.5 位有效分辨率，并支持两种数据速率：10SPS（提供 50Hz 和 60Hz 抑制）和 80SPS。ADS123x 可以使用振荡器或晶体进行外部计时，也可以通过内部振荡器进行计时。 失调电压校准可按需执行，并且 ADS123x 可被置于低功耗待机模式，或者在断电模式中完全关断。可通过简单的引脚驱动控制来操作 ADS123x，无需对数字寄存器进行编程。 数据通过直接连接至 MSP430 或其他微控制器的一个双线制串行接口输出。

• 适用于桥式传感器的完整前端
• 23.5 位有效分辨率（增益 = 1）
• 19.2 位无噪声分辨率（增益 = 64）
• 低噪声 PGA
• 1、2、64 和 128 可选增益
• RMS 噪声：
  • 10SPS 时为 17nV（增益 = 128）
  • 80SPS 时为 44nV（增益 = 128）
• 100dB 同步 50Hz 和 60Hz 抑制
• 灵活的时钟：
  • 低漂移内部振荡器
  • 可选外部晶体
• 可选择 10SPS 或 80SPS 数据速率
• 简单的比例式测量：
  • 最高 5V 的外部电压基准
• 双通道差分输入，带内部温度传感器 (ADS1232)
• 四通道差分输入 (ADS1234)
• 双线串行接口
• 电源电压范围：2.7V 至 5.3V
• 温度范围： -40°C 至 +105°C
• 封装：TSSOP - 24 (ADS1232) 或 TSSOP - 28(ADS1234)

• 称重秤
• PLC 重量模块
• 压力传感器
