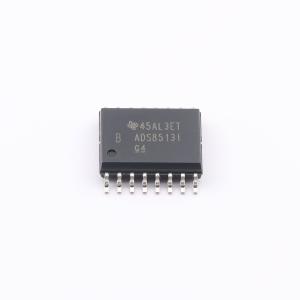

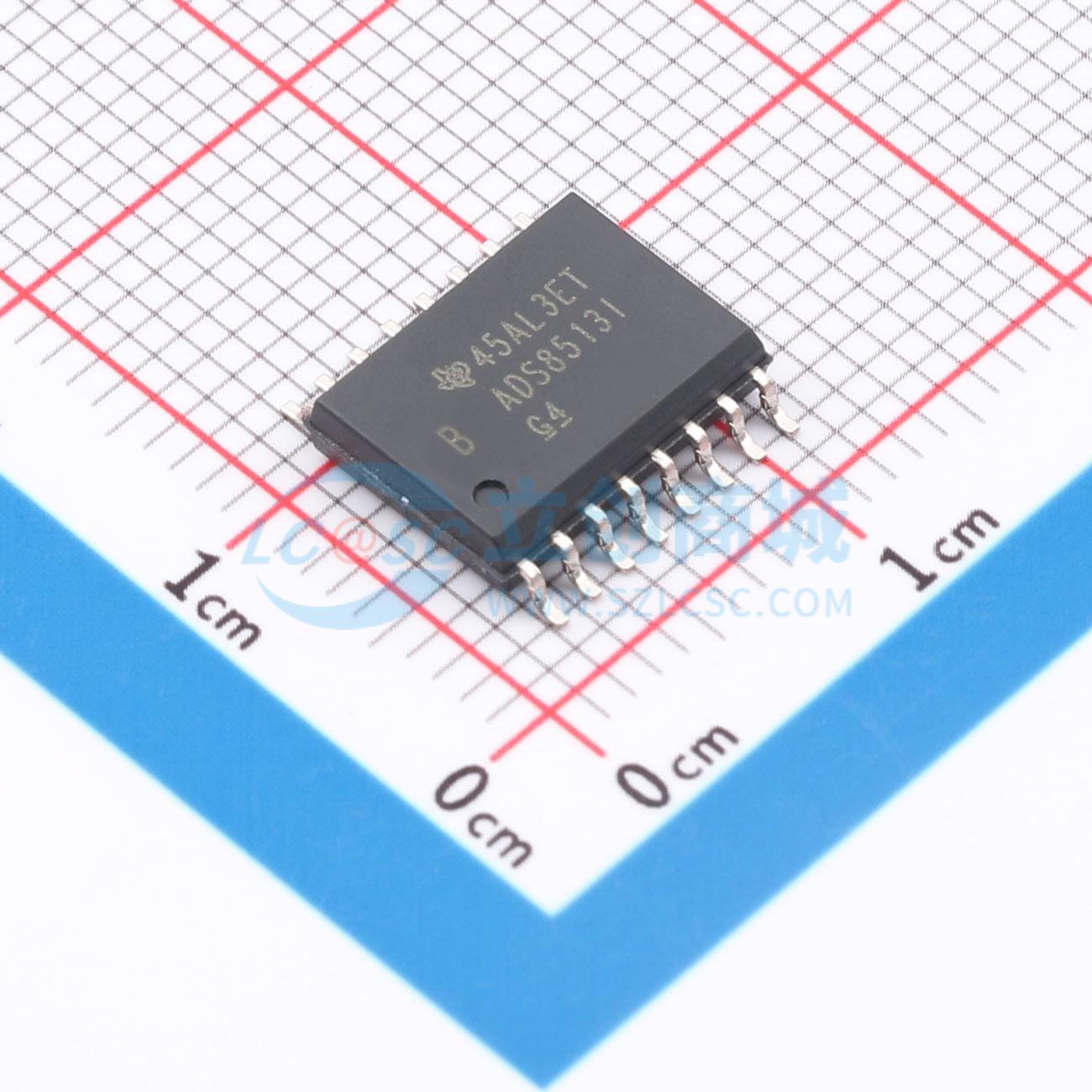

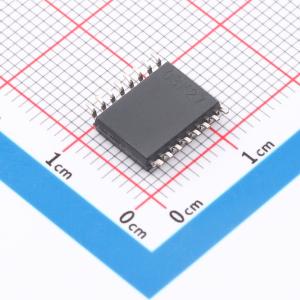

ADS8513IBDW
带内部基准和并行/串行接口的16位采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗、单5V供电、16位采样保持模数转换器,内置2.5V参考电压,支持并行和串行
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8513IBDW
- 商品编号
- C1542560
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 40kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI;串行 | |
| 差分输入 | - | |
| 积分非线性 | 2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 89dB | |
| 时钟/振荡器 | 内置;外置 | |
| 时钟频率(fc) | 20MHz;1.22MHz | |
| 基准电压源 | 内置;外置 | |
| 基准电压源温漂 | 8ppm/℃ | |
| ADC架构 | SAR |
商品概述
ADS8513是一款完整的低功耗、单5V供电、16位采样模数(A/D)转换器。它包含一个基于电容的完整16位逐次逼近寄存器(SAR)A/D转换器,具备采样保持、时钟、基准和串行数据接口。该转换器可配置多种输入范围,包括±10V、±5V、0V至10V以及0.5V至4.5V。还提供0.3V至2.8V的高阻抗输入,输入阻抗大于10MΩ。对于大多数输入范围,输入电压可摆动至25V或 - 25V,而不会损坏转换器。 一个与SPI兼容的串行接口可使数据与内部或外部时钟同步。ADS8513在 - 40°C至 + 85°C的工业温度范围内,采样率指定为40kSPS。
商品特性
- 最低采样率40kSPS
- 极低功耗:典型值24mW
- ±3.338V、±5V、±10V、4V和10V输入范围
- 输入为10kHz时,信噪比89dB
- 最大积分非线性±2LSB
- 16位无失码,最大微分非线性 - 1/+2LSB
- 双极性零点±10mV,双极性零点漂移±2.5ppm/°C
- 最小信纳比89dB,最小无杂散动态范围102dB
- 使用内部或外部2.5V基准
- 无需外部校准电阻
- 单5V模拟电源:最大功耗32.5mW,关断模式最大50μV
- 与SPI兼容的串行端口,最高20MHz,具备主/从功能
- 全局CONV和三态总线,用于多芯片同时采样保持操作
- 与16位ADS7813以及12位ADS7812和ADS8512引脚兼容
- SO - 16封装
应用领域
- 工业过程控制
- 测试设备
- 机器人技术
- DSP伺服控制
- 医疗仪器
- 便携式数据采集系统
