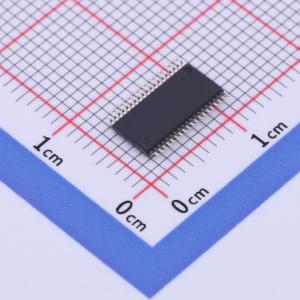

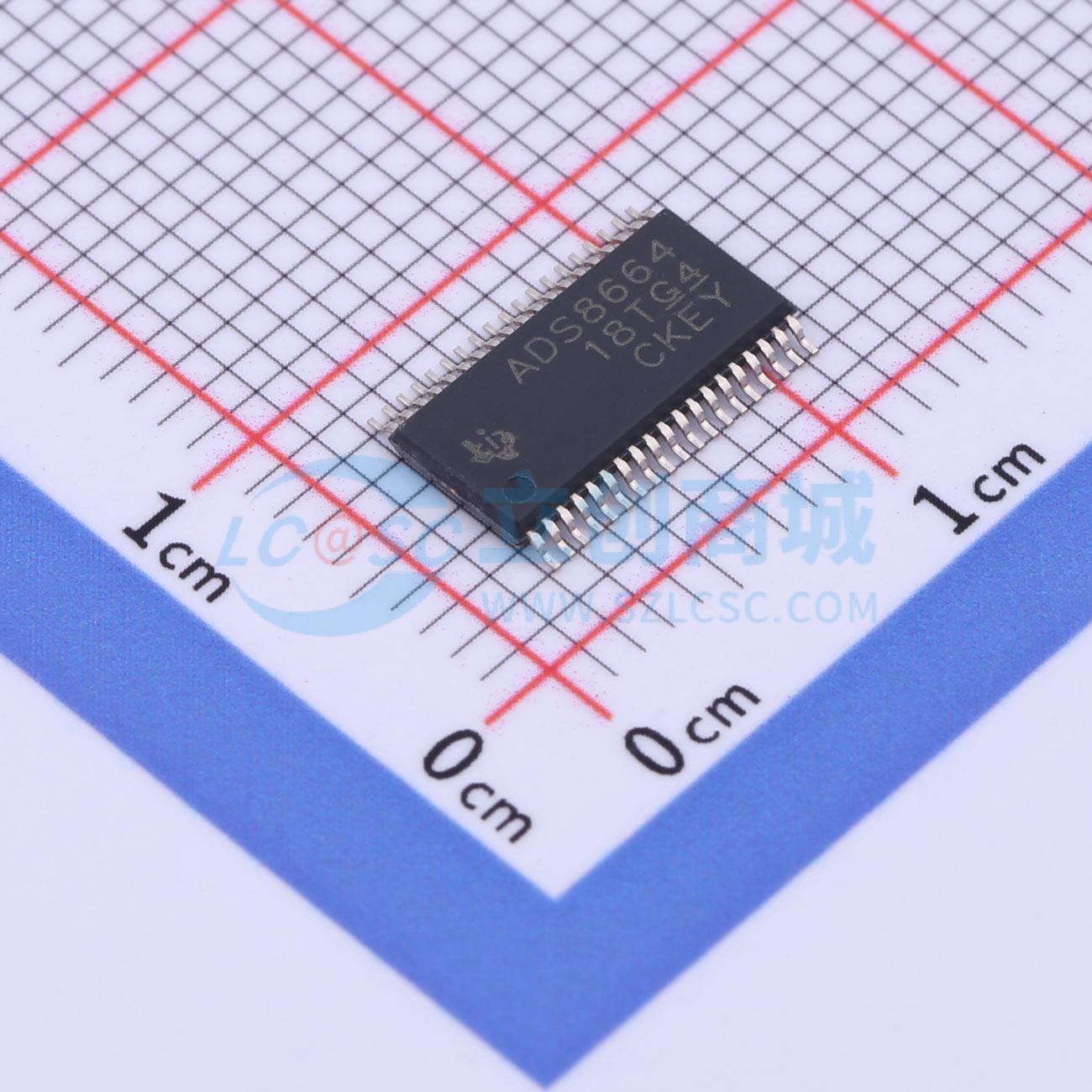

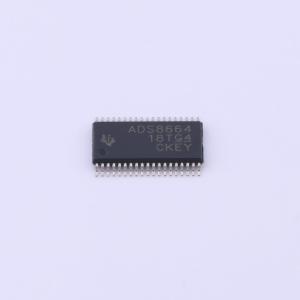

ADS8664IDBT

ADS8664 和ADS8668 是基于12 位逐次逼近寄存器(SAR) 模数转换器(ADC) 的4 通道、8 通道集成数据采集系统，工作吞吐量达500kSPS。这些器件提供了用于各输入通道的集成模拟前端电路（过压保护高达±20V ）、支持自动和手动两种扫描模式的4 通道或8 通道多路复用器、以及低温度漂移的片上4.096V 基准电压。这些器件由单个5V 模拟电源供电，每个输入通道均可支持真正的双极输入范围（±10.24V、±5.12V、±2.56V、±1.28V 和±0.64V ）和单极输入范围（0V 至10.24V、0V 至5.12V、0V 至2.56V 以及0V 至1.28V）。模拟前端在所有输入范围内的增益均经过了精确调整，以确保高直流精度。输入范围的选择可通过软件进行编程，各通道输入范围的选择相互独立。该器件提供了一个1MΩ 的恒定阻性输入阻抗（无论所选输入范围为何）。 ADS8664 和ADS8668 为数字主机提供了一个兼容串行外设接口(SPI) 的简单串行接口，同时支持以菊花链方式连接多个器件。数字电源可提供1.65V 到5.25V 范围内的电压，因此可直接连接各种主机控制器。

• 具有集成模拟前端的12 位模数转换器(ADC)
• 具有自动和手动扫描功能的4 通道、8 通道多路复用器
• 通道独立可编程输入：±10.24V、±5.12V、±2.56V、±1.28V、±0.64V、10.24V、5.12V、2.56V、1.28V
• 5V 模拟电源，1.65V 到5V I/O 电源
• 恒定的阻性输入阻抗：1MΩ
• 输入过压保护：高达±20V
• 低漂移的片上4.096V 基准电压
• 500kSPS 的总吞吐量
• 差分非线性(DNL)：±0.2 最低有效位(LSB)；最大积分非线性(INL)：±0.2 LSB
• 增益误差和偏移误差的漂移均较低
• 信噪比(SNR)：73.8dB；总谐波失真(THD)：–95dB
• 低功耗：65mW
• AUX 输入 → 直接连接到ADC 输入
• ALARM → 每通道的高低阈值
• SPI 兼容接口，支持菊花链连接
• 工业温度范围：-40°C 至125°C
• TSSOP - 38 封装 (9.7mm×4.4mm)

• 电力自动化
• 保护中继器
• PLC 模拟输入模块
