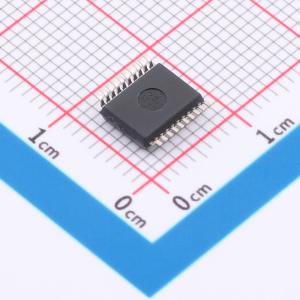

温馨提醒：图片仅供参考，商品以实物为准
ADS7844NB
12位，8通道串行输出采样模拟到数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS7844 12 位 8 通道串行输出采样模数转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7844NB
- 商品编号
- C1542615
- 商品封装
- SSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 200kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 72dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 3.2MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 550uA |
商品概述
ADS7844是一款具有同步串行接口的8通道、12位采样模数转换器（ADC）。在200kHz吞吐量和+5V电源下，典型功耗为3mW。参考电压（VREF）可在100mV至VCC之间变化，相应的输入电压范围为0V至VREF。该器件具备关机模式，可将功耗降至1μW以下。ADS7844可确保在低至2.7V的电压下工作。 低功耗、高速和片上多路复用器使ADS7844非常适合用于电池供电系统，如个人数字助理、便携式多通道数据记录器和测量设备。串行接口还为远程数据采集提供了低成本隔离。ADS7844提供20引脚QSOP封装和与MAX147等效的20引脚SSOP封装，可确保在-40°C至+85°C的温度范围内工作。
商品特性
- 单电源：2.7V至5V
- 8通道单端或4通道差分输入
- 最高200kHz转换速率
- 最大±1 LSB积分非线性和微分非线性
- 无丢码
- 72dB信纳比
- 串行接口
- 20引脚QSOP和20引脚SSOP封装
- MAX147的替代产品
应用领域
- 数据采集
- 测试与测量
- 工业过程控制
- 个人数字助理
- 电池供电系统
