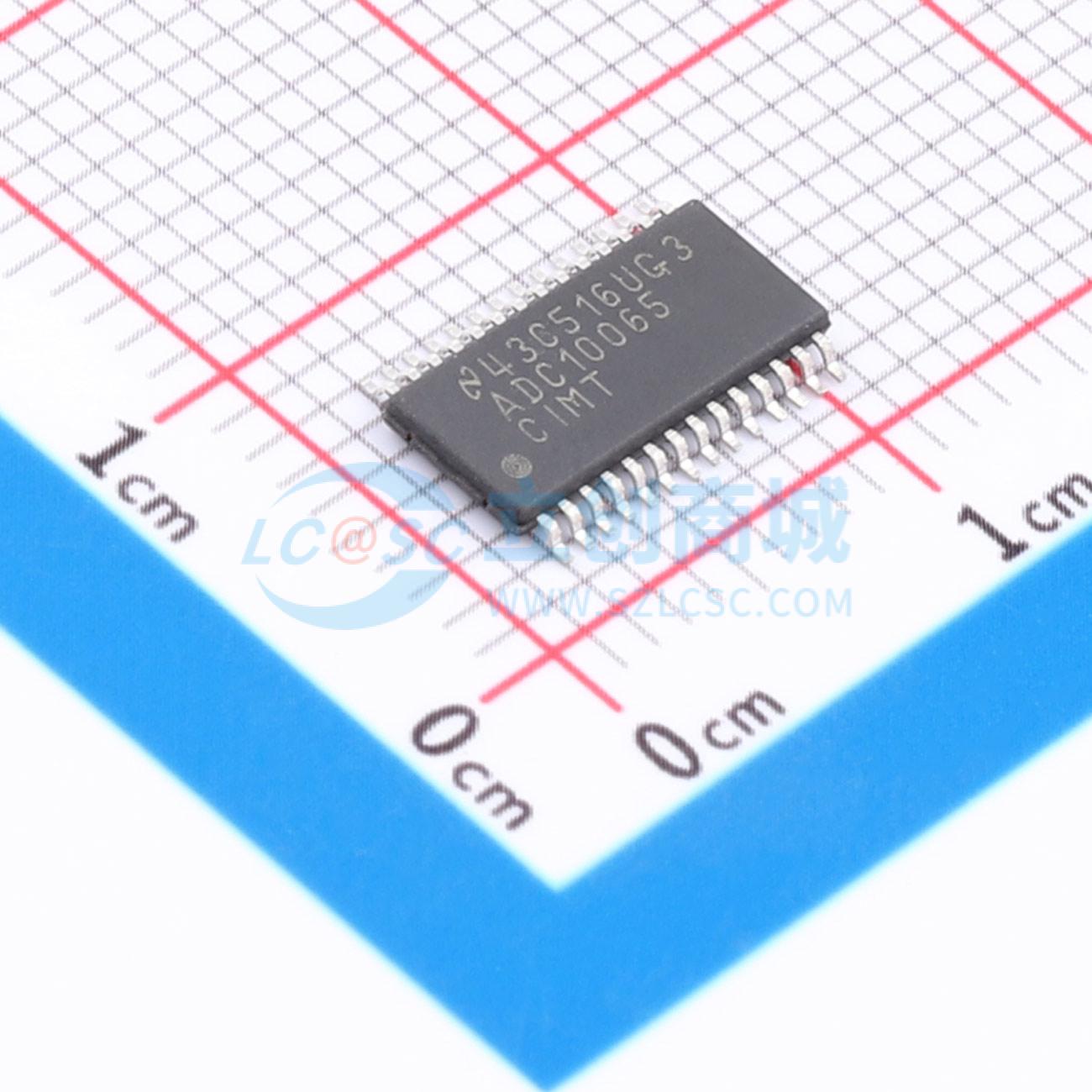

ADC10065CIMT/NOPB实物图

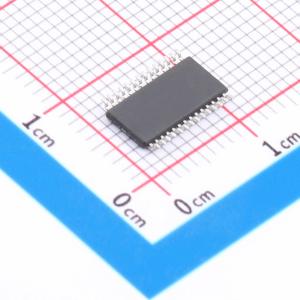

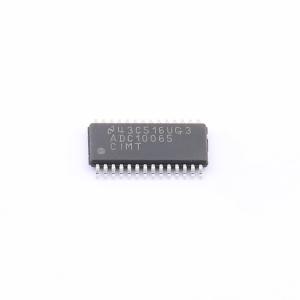

  • ADC10065CIMT/NOPB商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADC10065CIMT/NOPB

10bit 、65 MSPS、3V模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
单+3.0V运行,65MSPS转换率,400MHz-3dB输入带宽,低功耗,待机模式,片上参考和采样保持电路,差分输入,28引脚TSSOP封装。
品牌名称
TI(德州仪器)
商品型号
ADC10065CIMT/NOPB
商品编号
C1542621
商品封装
TSSOP-28​
包装方式
管装
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率10位
采样率65MHz
通道数10
工作电压2.7V~3.6V
接口类型并行
差分输入
积分非线性0.3LSB
属性参数值
工作温度-40℃~+85℃
信噪比59.6dB
时钟/振荡器外置
时钟频率(fc)20MHz~65MHz
基准电压源内置
基准电压源温漂80ppm/℃
静态电流4.7mA
全量程范围(FSR)1V;1.5V;2V

商品概述

ADC10065是一款单片CMOS模数转换器,能够以每秒65兆采样(MSPS)的速率将模拟输入信号转换为10位数字字。该转换器采用差分流水线架构,具备数字误差校正功能和片上采样保持电路,可提供完整的转换解决方案,在实现出色动态性能的同时,将功耗降至最低。独特的采样保持级可实现400 MHz的满功率带宽。该器件采用单一3.0V电源供电,在65 MSPS采样率下,包括基准电流在内仅消耗68.4 mW的功率。待机功能可将功耗降至仅14.1 mW。 差分输入提供2.0 Vₚ₋ₚ、1.5 Vₚ₋ₚ、1.0 Vₚ₋ₚ的满量程可选输入摆幅,也支持单端输入。为获得最佳性能,建议充分利用差分输入。内部+1.2V精密带隙基准用于设置ADC的满量程范围,还允许用户为那些需要更高精度的应用提供缓冲基准电压。输出数据格式可由用户选择偏移二进制或补码。 该器件采用28引脚TSSOP封装,可在-40°C至+85°C的工业温度范围内工作。

商品特性

  • 单+3.0V供电
  • 可选2 Vₚ₋ₚ、1.5 Vₚ₋ₚ或1 Vₚ₋ₚ满量程输入
  • 400 MHz -3 dB输入带宽
  • 低功耗
  • 待机模式
  • 片上基准和采样保持放大器
  • 偏移二进制或补码数据格式
  • 独立可调输出驱动器电源,适用于2.5V和3.3V逻辑系列
  • 28引脚TSSOP封装

应用领域

  • 超声和成像
  • 仪器仪表
  • 蜂窝基站/通信接收器
  • 声纳/雷达
  • xDSL
  • 无线本地环路
  • 数据采集系统
  • DSP前端
