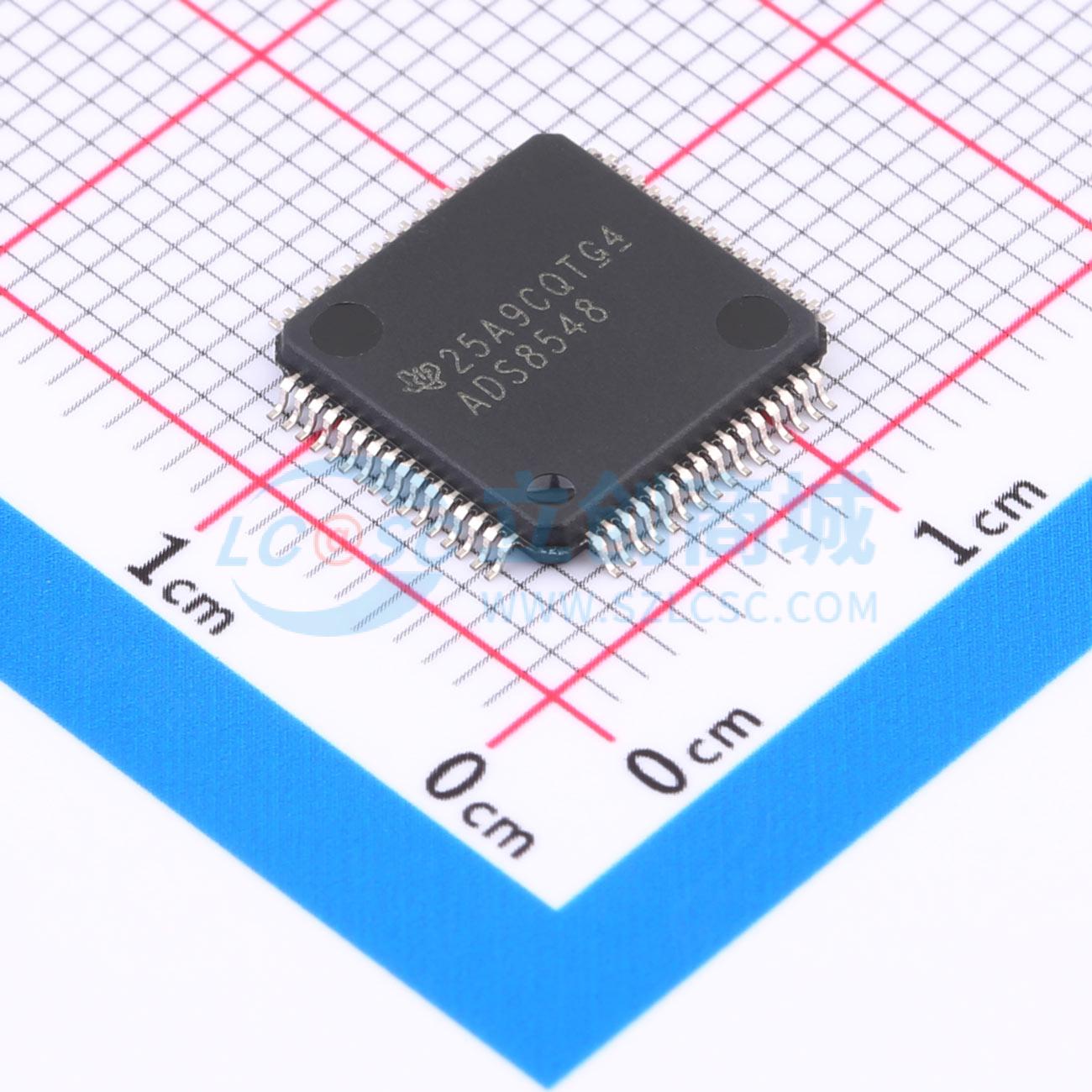

温馨提醒：图片仅供参考，商品以实物为准

ADS8548SPM

12位、14位和16位8通道同时采样ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8548 14 位 8 通道同步采样双极输入 ADC
品牌名称: TI(德州仪器)
商品型号: ADS8548SPM
商品编号: C1542679
商品封装: LQFP-64(10x10)
包装方式: 管装
商品毛重: 0.38克(g)

商品参数

商品概述

ADS85x8 具备8 个基于逐次逼近寄存器(SAR) 的低功耗12 位、14 位或16 位模数转换器(ADC)，每个ADC 都配有真正的双极输入。这些通道分组为四对，能够以高达650kSPS 的速率同时采集信号。这些器件允许选择并行或串行接口，并且支持菊花链连接。可编程基准允许处理幅值最高可达 ±12V 的模拟输入信号。ADS85x8 系列采用64 引脚超薄四方扁平无引线(VQFN) 和薄型四方扁平(LQFP) 封装，并且支持自动休眠模式，可最大限度地降低功耗。整个系列的额定工作温度范围为 -40°C 至 +125°C。

商品特性

12 位、14 位和16 位ADC 系列（各成员器件的引脚和软件彼此兼容）
每通道的最大数据速率：ADS8528：650kSPS (PAR) 或 480kSPS (SER)；ADS8548：600kSPS (PAR) 或 450kSPS (SER)；ADS8568：510kSPS (PAR) 或 400kSPS (SER)
出色的交流性能：信噪比：ADS8528：73.9dB；ADS8548：85dB；ADS8568：91.5dB；总谐波失真：ADS8528：–89dB；ADS8548：–91dB；ADS8568：–94dB
可编程、经缓冲的内部基准：0.5V–2.5V 或0.5V–3.0V，最高支持±12V 的输入电压范围
可选并行或串行接口
采用自动休眠模式的可扩展低功耗操作：10kSPS 时仅为32mW
可在扩展工业温度范围内完全额定运行

应用领域

保护中继器
电源质量测量
多轴电机控制
可编程逻辑控制器
工业数据采集

优惠活动

3.7折

购买数量

(160个/管，最小起订量 1 个)

个

起订量：1 个160个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	600kHz
	通道数	8
	工作电压	4.5V~5.5V
	接口类型	并行；串行
	差分输入	否

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	信噪比	85dB
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	ADC架构	SAR
