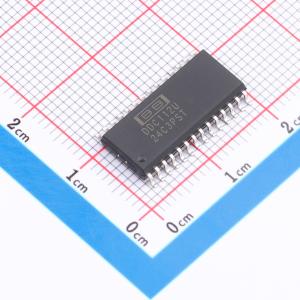

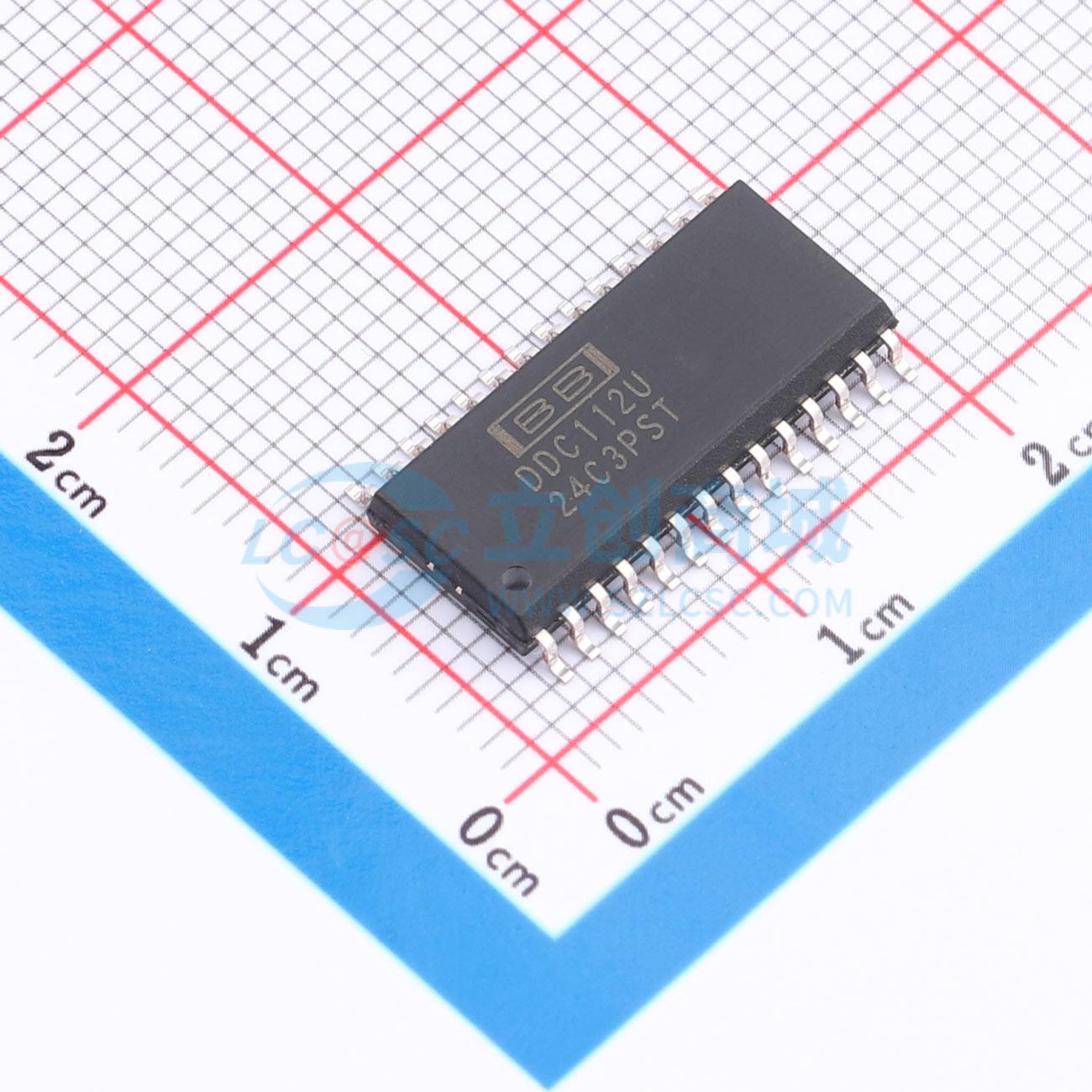

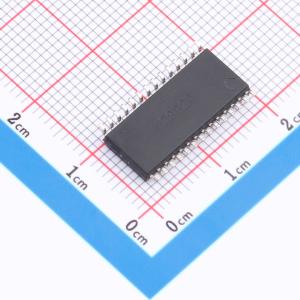

温馨提醒：图片仅供参考，商品以实物为准

DDC112U

双通道电流输入模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DDC112 双电流输入 20 位模数转换器
品牌名称: TI(德州仪器)
商品型号: DDC112U
商品编号: C1542601
商品封装: SOIC-28-300mil
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

DDC112是一款双输入、宽动态范围、20位分辨率的电荷数字化模数（A/D）转换器。低电平电流输出设备（如光电传感器）可直接连接到其输入端。每个输入使用两个积分器，因此电荷积分是连续的；当一个积分器进行数字化处理时，另一个进行积分。对于两个输入中的每一个，DDC112将电流 - 电压转换、连续积分、可编程满量程范围、A/D转换和数字滤波相结合，以实现高精度、宽动态范围的数字输出。除了内部可编程满量程范围外，外部积分电容还允许用户设置高达1000ρσ的额外满量程范围。为实现单电源工作，内部A/D转换器采用差分输入，正输入连接到V_REF。在每个积分周期开始时，当积分电容复位时，电容充电至V_REF。该电荷会根据输入电流成比例地减少。在积分周期结束时，将剩余电压与V_REF进行比较。保存上一次转换结果的高速串行移位寄存器可配置为允许多个DDC112单元级联，从而减少互连。DDC112采用SO - 28或TQFP - 32封装，提供两种性能等级。

商品特性

单片电荷测量A/D转换器
数字滤波降噪：3.2ppm，均方根
积分线性度：±0.005%读数 ±0.5ppm满量程
高精度、真正的积分功能
可编程满量程
单电源
可级联输出

应用领域

直接光电传感器数字化
CT扫描仪数据采集系统
红外高温计
精密过程控制
液相/气相色谱分析
血液分析

优惠活动

购买数量

(20个/管，最小起订量 1 个)

个

起订量：1 个20个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	20位
	采样率	2kHz
	通道数	2
	工作电压	4.75V~5.25V
	接口类型	串行
	差分输入	是

	属性	参数值
	积分非线性	-
	工作温度	-40℃~+85℃
	时钟频率(fc)	10MHz
	基准电压源	外置
	ADC架构	Sigma-Delta
	数据速率	500kHz
