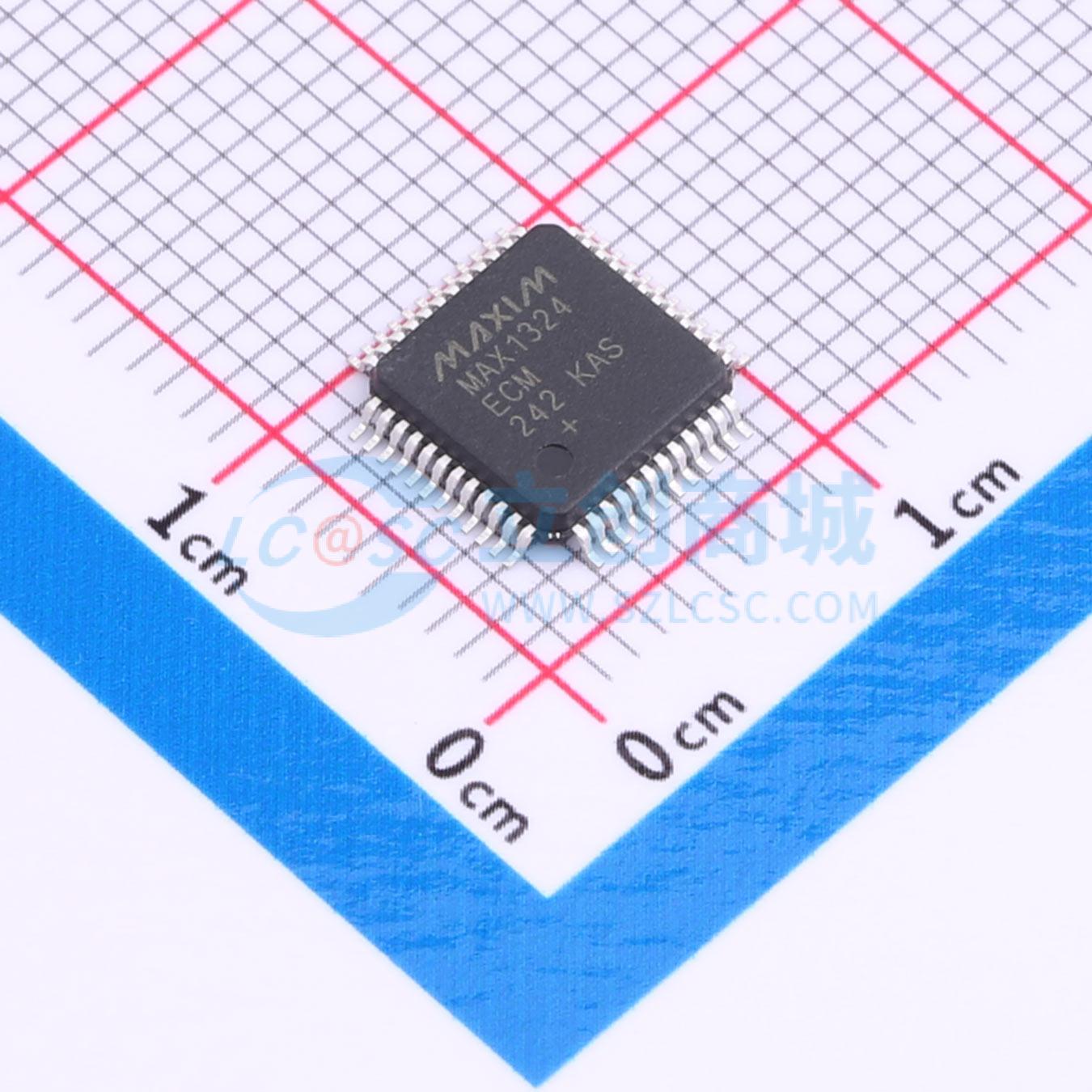

MAX1324ECM+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8/4/2通道，14位，同时采样ADC，提供±1V、±5V和0到+5V的模拟输入范围
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX1324ECM+
商品编号: C1542605
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.18克(g)

商品参数

商品概述

MAX1316–MAX1318/MAX1320–MAX1322/MAX1324–MAX1326 14位模数转换器（ADC）提供两个、四个或八个独立输入通道。独立的跟踪/保持（T/H）电路为每个通道提供同步采样。MAX1316/MAX1317/MAX1318的输入范围为0至+5V，输入具有±6.0V的容错能力。MAX1320/MAX1321/MAX1322的输入范围为±5V，输入具有±16.5V的容错能力。MAX1324/MAX1325/MAX1326的输入范围为±10V，输入具有±16.5V的容错能力。这些ADC在2µs内转换两个通道，在3.8µs内最多转换八个通道，每个通道的8通道吞吐量为250ksps。其他特性包括10MHz的T/H输入带宽、内部时钟、内部（+2.5V）或外部（+2.0V至+3.0V）参考电压以及节能模式。一个16.6MHz、14位、双向并行接口提供转换结果并接受数字配置输入。这些器件采用+4.75V至+5.25V的模拟电源和单独的+2.7V至+5.25V数字电源供电，总电源电流消耗小于50mA。这些器件采用48引脚LQFP封装，工作温度范围为扩展的-40°C至+85°C。

商品特性

8/4/2通道、14位ADC，±1.5 LSB积分非线性（INL），±1 LSB微分非线性（DNL），无丢码
在100kHz输入时，无杂散动态范围（SFDR）为90dBc，总谐波失真（THD）为-86dBc，信纳比（SINAD）为76.5dB，信噪比（SNR）为77dB
每个通道均有片上T/H电路
孔径延迟为10ns
通道间T/H匹配为50ps
快速转换时间
- 单通道转换时间为1.6µs
- 双通道转换时间为1.9µs
- 四通道转换时间为2.5µs
- 八通道转换时间为3.7µs
高吞吐量
- 单通道吞吐量为526ksps/通道
- 双通道吞吐量为455ksps/通道
- 四通道吞吐量为357ksps/通道
- 八通道吞吐量为250ksps/通道
灵活的输入范围
- 0至+5V（MAX1316/MAX1317/MAX1318）
- ±5V（MAX1320/MAX1321/MAX1322）
- ±10V（MAX1324/MAX1325/MAX1326）
无需校准
14位高速并行接口
内部或外部时钟
+2.5V内部参考电压或+2.0V至+3.0V外部参考电压
+5V模拟电源，±3V至+5V数字电源
模拟电源电流典型值为46mA
数字电源电流最大值为1.6mA
关断和节能模式

应用领域

多相电机控制
电网同步
功率因数监测与校正
振动和波形分析

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	250kHz
	通道数	8
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	并行
	差分输入	-
	积分非线性	0.8LSB
	工作温度	-40℃~+85℃
