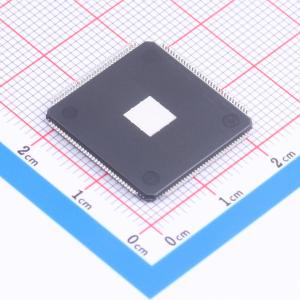

温馨提醒：图片仅供参考，商品以实物为准

ADC08D500CIYB/NOPB

描述: ADC08D500 8 位、双路 500MSPS 或单路 1.0GSPS 模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADC08D500CIYB/NOPB
商品编号: C1542596

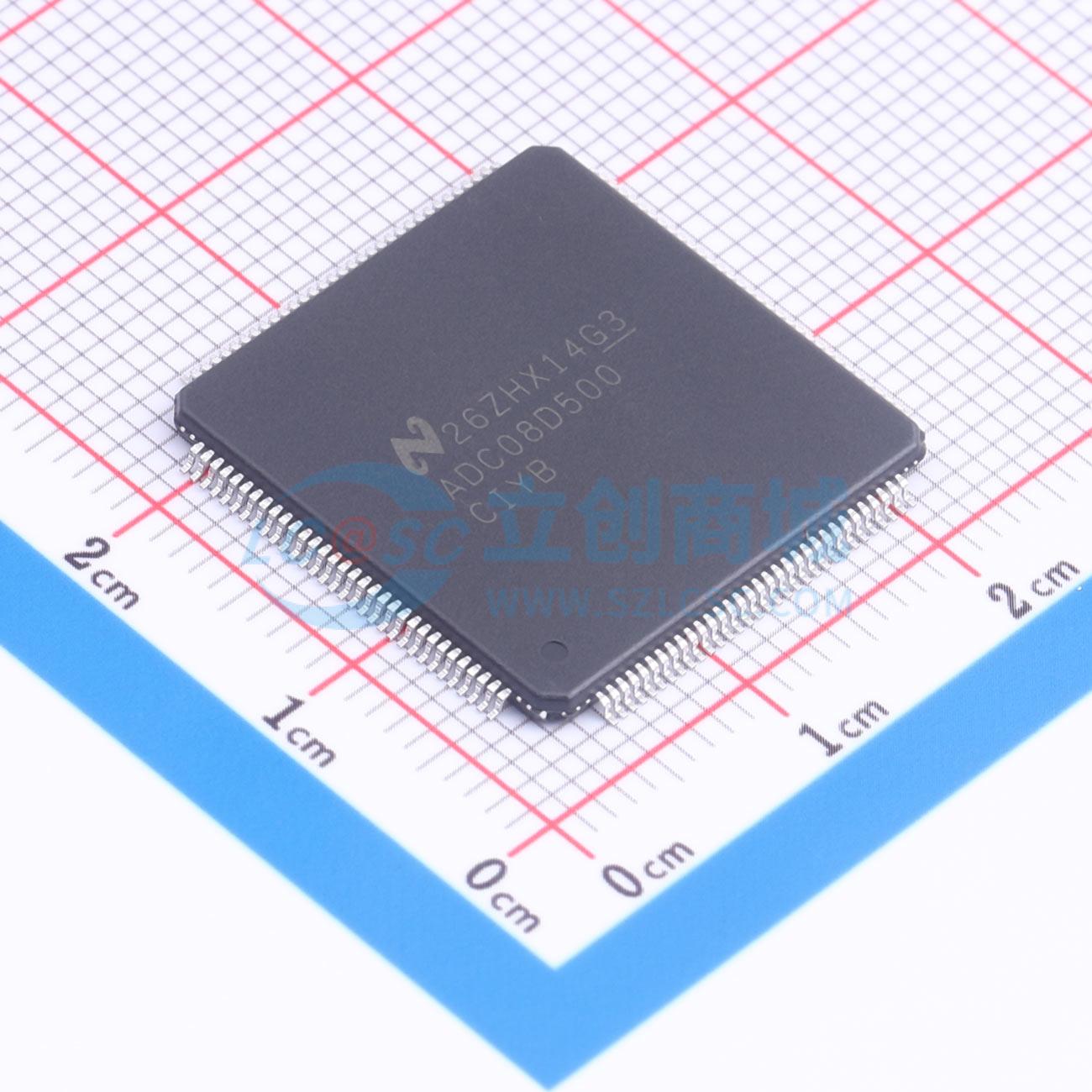

商品封装: HLQFP-128(20x20)
包装方式: 托盘
商品毛重: 0.001克(g)

商品参数

商品概述

ADC08D500是一款双路、低功耗、高性能CMOS模数转换器，可在高达500 MSPS的采样速率下将信号数字化为8位分辨率。该器件采用单一1.9V电源供电，在500 MSPS采样速率下典型功耗为1.4W，确保在整个工作温度范围内无漏码。独特的折叠内插架构、全差分比较器设计、内部采样保持放大器的创新设计以及自校准方案，使所有动态参数在奈奎斯特频率以上具有非常平坦的响应。在250 MHz输入信号和500 MHz采样速率下，可实现高达7.5位的有效位数（ENOB），同时误码率（B.E.R）低至10^-18。输出格式为偏移二进制，LVDS数字输出与IEEE 1596.3 - 1996标准兼容，但共模电压可在0.8V至1.2V之间调节。每个转换器都配有一个1:2解复用器，可驱动两条LVDS总线，将每条总线上的输出数据速率降至采样速率的一半。两个转换器可以交错使用，作为一个1 GSPS的单路ADC。该转换器在掉电模式下的典型功耗低于3.5 mW，采用128引脚、热增强型外露焊盘HLQFP封装，工作温度范围为工业级（-40°C ≤ TA ≤ +85°C）。

商品特性

内部采样保持
单+1.9V±0.1V供电
可选单数据率（SDR）或双数据率（DDR）输出时钟
支持2倍采样速率的交错模式
多个ADC同步功能
确保无漏码
用于扩展控制的串行接口
输入满量程范围和偏移的精细调节
占空比校正的采样时钟

应用领域

直接射频下变频
数字示波器
卫星机顶盒
通信系统
测试仪器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	500MHz
	通道数	2
	工作电压	1.8V~2V

	属性	参数值
	接口类型	LVDS
	差分输入	-
	积分非线性	0.3LSB
	工作温度	-40℃~+85℃
