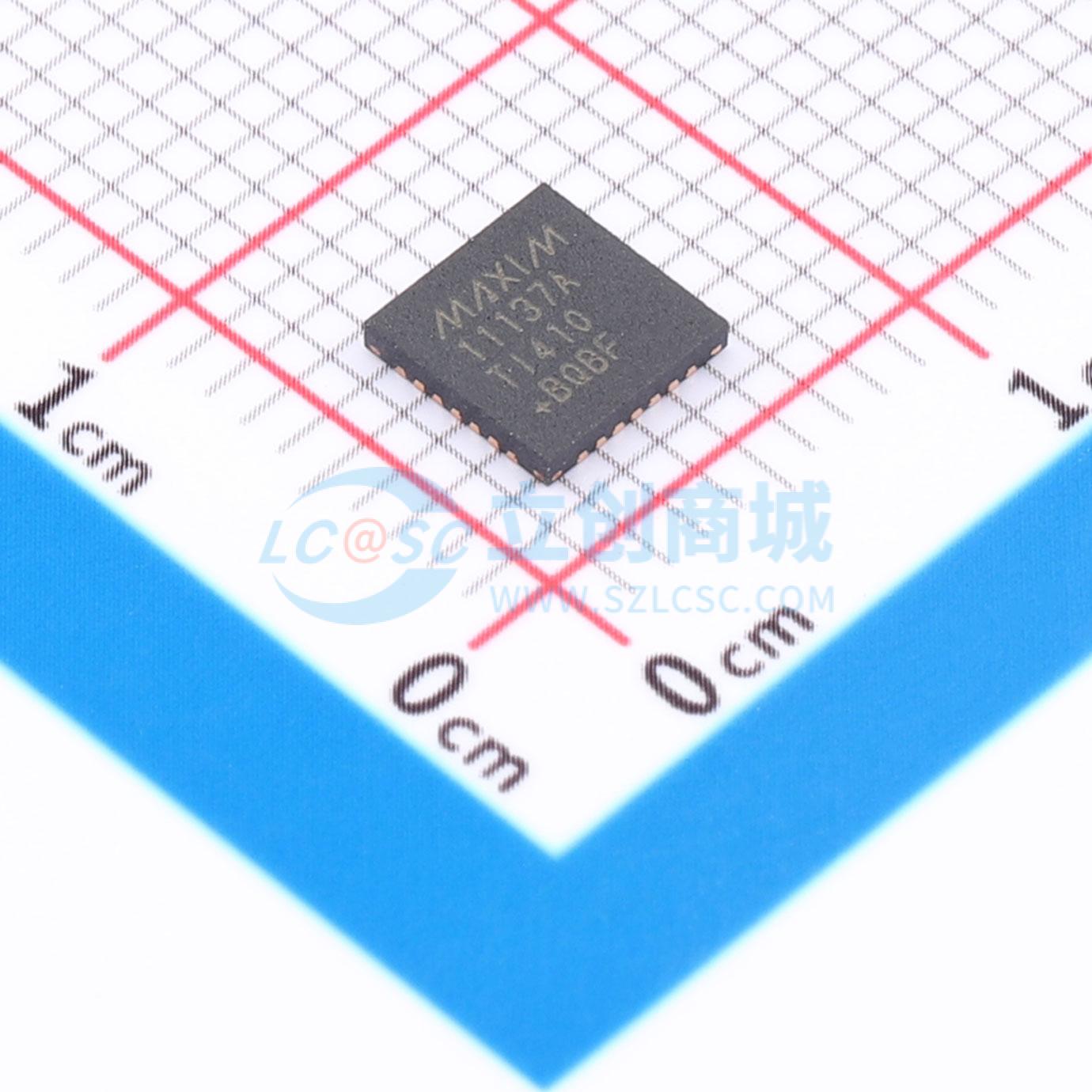

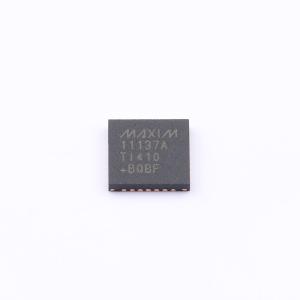

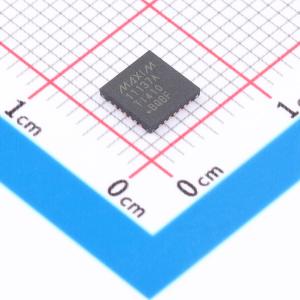

MAX11137ATI+

MAX11135–MAX11143是12位/10位/8位、带外部基准的模数转换器（ADC），拥有业界领先的1.5MHz全线性带宽，具备高速、低功耗、串行输出逐次逼近寄存器（SAR）的特点。MAX11135–MAX11143支持内部和外部时钟模式。这些器件在内部和外部时钟模式下均具备扫描模式。内部时钟模式具备内部平均功能，可提高信噪比（SNR）。外部时钟模式采用SampleSetK技术，这是一种用户可编程的模拟输入通道序列器。SampleSet方法为多通道应用提供了更大的排序灵活性，同时减轻了微控制器或DSP（控制单元）的大量通信开销。 内部时钟模式集成了先进先出（FIFO）存储器，允许高速采样数据，然后随时或以较低时钟速率进行读取。该模式还支持内部平均，可改善噪声输入信号的信噪比。这些器件的模拟输入通道可配置为单端输入、全差分对输入或相对于一个公共输入的伪差分输入。MAX11135–MAX11143的工作电源电压范围为2.35V至3.6V，在500ksps采样率下仅消耗4.2mW功率。 MAX11135–MAX11143具备自动关断（AutoShutdownK）、快速唤醒功能和高速三线串行接口。这些器件具备完全掉电模式，以实现最佳电源管理。 8MHz三线串行接口可直接连接到SPI、QSPIK和MICROWIREM器件，无需外部逻辑。 出色的动态性能、低电压、低功耗、易用性和小封装尺寸，使这些转换器非常适合便携式电池供电的数据采集应用，以及其他对低功耗和小空间有要求的应用。 MAX11135–MAX11143采用28引脚、5mm x 5mm TQFN封装，工作温度范围为-40°C至+125°C。

• 扫描模式、内部平均和内部时钟
• 16级先进先出（FIFO）存储器
• SampleSet：用户定义的通道序列，最大长度为256
• 带真差分跟踪/保持功能的模拟多路复用器
• 16/8/4通道单端输入
• 8/4/2通道全差分对输入
• 15/8/4通道伪差分输入
• 两种软件可选的双极性输入范围：±VREF+/2、QVREF+
• 所有通道灵活的输入配置
• 高精度
• 在温度范围内，积分非线性（INL）±1 LSB，微分非线性（DNL）±1 LSB，无丢码
• 在250kHz输入频率下，信纳比（SINAD）保证达到70dB
• 1.5V至3.6V宽范围I/O电源
• 允许串行接口直接连接到1.8V、2.5V或3.3V数字系统
• 2.35V至3.6V电源电压
• 延长便携式应用的电池使用寿命
• 低功耗
• 在3V电源、500ksps采样率下功耗为4.2mW
• 完全关断电流为2μA
• 外部差分基准（1V至VDD）
• 8MHz三线SPI/QSPI/MICROWIRE/DSP兼容串行接口
• 宽温度范围：-40°C至+125°C
• 节省空间的28引脚、5mm x 5mm TQFN封装
• 500ksps转换速率，无流水线延迟
• 12/10/8位分辨率

• 高速数据采集系统
• 高速闭环系统
• 工业控制系统
• 医疗仪器
• 电池供电仪器
• 便携式系统
